 产品简介 TP482000B 是华为研发的第四代高可靠性、高性能的室内通信电源系统，主要为中心 机房设备提供–48V 直流电源。TP482000B 包含了 4 款组合柜，融合了交流配电、直 流配电、整流模块和监控单元，单柜最大容量可达 2400A。 TP482000B 支持并机方案，可采用同型号的多个组合柜并柜，也可以选配 TP483000D 的交流柜和直流柜并柜，以满足各种应用场景的需求。 表2-1 产品系列表 产品 型号 机柜类型 备注 TP482000B TP482000B-N20B1 2400A 组合柜 支持柔性配电 TP482000B-N20B2 TP481200B-N20B1 1200A 组合柜 TP481200B-N20B2 TP483000D TPA38401B-N20B1 400A 交流柜 可选，支持柔性配电 TPA38631B-N20B1 630A 交流柜 TPD48202B-N20B1 2000A 直流柜 TPD48302B-N20B1 3000A 直流柜

产品特点  场景灵活 − 支持防静电地板安装、水泥地面安装 − 支持平滑演进到:  2400A 组合柜：12000A  1200A 组合柜：6000A − 支持线缆利旧的搬迁改造  交流输入电压范围宽 − 50A 模块输入电压工作范围：85V AC～300V AC（相电压，176V AC 以下降 额输出）  完善的蓄电池管理 可对铅酸、富液等蓄电池进行有效管理，延长蓄电池寿命。  高密度 − 50A 整流模块密度高达 42.7W/inch3 − TP482000B 单柜容量可达 144kW，最大支持并机到 720kW − TP481200B 单柜容量可达 72kW，最大支持并机到 360kW  高效率 整流模块效率最高可达到 98%，功率因数值达 0.99。  自主均流 整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动 均流，均流不平衡度小于±5%。  智能休眠 系统电源可根据负载功率大小等条件，自动休眠整流模块，节能减排、提高可靠 性。

 实时监控 监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。  灵活接入网管 可通过 SNMP、HTTPS、电总等多种协议，与动环网管、NetEco 网管或其他各种 网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态， 及时处理故障告警，无需人员值守。  易操作 本地 LCD 显示，并提供 5 个按键操作，支持快速查看系统信息。  故障隔离 整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工 作。  易维护 整流模块支持热插拔，简化安装操作，减少维护的时间，节省运营成本。  高防护

− 内置直流防雷保护单元，防雷规格为差模 10kA/共模 20kA，8/20µs − 内置交流防雷保护单元，防雷规格为 20kA 标称雷击放电电流，40kA 最大雷 击放电电流，8/20µs − 整流模块内置 5kA 防护能力、6kV 防护能力 − 信号端口满足对地差模 0.5kV/共模 1kV 要求  高可靠性 − 产品设计寿命 10 年，MTBF 50 万小时，失效率 2000FITs

单柜配置

TP482000B-N20B1 配置 项目 TP482000B-N20B1 典型配置 TP482000B-N20B1 柔性配置 交流输入制式 220/380V AC 三相四线 交流输入端子 200A/3P×2 路 负载支路  第一层熔丝：NT3 （500A）×6 路  第二层熔丝：NT00 （160A）×6 路，NT00 （100A）×6 路  第一层熔丝或空开： − 熔丝：NT1×6 路，NT2 ×6 路，NT3×6 路 − 空开：63A×24 路或 100A×16 路  第二层熔丝或空开： − 熔丝：NT00×12 路 − 空开：63A×24 路或 100A×16 路 整流模块空开 32A/1P×48 路 整流模块 R4850G2/R4850N2/R4850S1×48PCS 交流防雷  防雷器：20kA/40kA×2 路  防雷空开：32A/4P×2 路 电池支路 NT4 熔丝：（1250A×2）×2 路 电池电流检测 分流器 2000A/25mV×2 路 总负载电流检测 分流器 2000A/25mV×1 路 直流电源指示灯 直流电源指示灯（绿色）一个 系统告警指示灯 系统告警指示灯（红色）一个

项目 TP482000B-N20B1 典型配置 TP482000B-N20B1 柔性配置 直流防雷 直流防雷板（差模 10kA，共模 20kA，8/20µs） 监控单元 SMU05A 信号检测 配电检测单元

2 TP482000B-N20B2 配置 项目 TP482000B-N20B2 典型配置 TP482000B-N20B2 柔性配置 交流输入制式 120/208V AC（三相三线或三相四线）兼容 220/380V AC 三相 四线 交流输入端子 300A/3P×2 路 负载支路  第一层熔丝：NT3 （500A）×6 路  第二层熔丝：NT00 （160A）×6 路，NT00 （100A）×6 路  第一层熔丝或空开： − 熔丝：NT1×6 路，NT2 ×6 路，NT3×6 路 − 空开：63A×24 路或 100A×16 路  第二层熔丝或空开： − 熔丝：NT00×12 路 − 空开：63A×24 路或 100A×16 路 整流模块空开 63A/2P×16 路 整流模块 R4850G2/R4850N2/R4850S1×48PCS 交流防雷  防雷器：20kA/40kA×2 路  防雷空开：32A/4P×2 路 电池支路 NT4 熔丝：（1250A×2）×2 路 电池电流检测 分流器 2000A/25mV×2 路 总负载电流检测 分流器 2000A/25mV×1 路 直流电源指示灯 直流电源指示灯（绿色）一个 系统告警指示灯 系统告警指示灯（红色）一个 直流防雷 直流防雷板（差模 10kA，共模 20kA，8/20µs）监控单元 SMU05A 信号检测 配电检测单元

 TP481200B-N20B1 配置 项目 TP481200B-N20B1 典型配置 TP481200B-N20B1 柔性配置 交流输入制式 220/380V AC 三相四线 交流输入空开 200A/3P×1 路 负载支路  第一层熔丝：NT3（500A） ×4 路，NT2（400A）×2 路，  第二层熔丝：NT00 （160A）×6 路，NT00 （100A）×6 路  第一层熔丝或空开： − 熔丝：NT1×6 路，NT2 ×6 路，NT3×6 路 − 空开：63A×24 路或 100A×16 路  第二层熔丝或空开： − 熔丝：NT00×12 路 − 空开：63A×24 路或 100A×16 路 整流模块空开 32A/1P×24 路 整流模块 R4850G2/R4850N2/R4850S1×24PCS 交流防雷  防雷器：20kA/40kA×1 路  防雷空开：32A/4P×1 路 电池支路 NT4 熔丝：1000A×2 路 电池电流检测 分流器 1000A/25mV×2 路 总负载电流检 测 分流器 1000A/25mV×1 路 直流电源指示 灯 直流电源指示灯（绿色）一个系统告警指示 灯 系统告警指示灯（红色）一个 直流防雷 直流防雷板（差模 10kA，共模 20kA，8/20µs） 监控单元 SMU05A 信号检测 配电检测单元 表3-4 TP481200B-N20B2 配置 项目 TP481200B-N20B2 典型配置 TP481200B-N20B2 柔性配置 交流输入制式 120/208V AC（三相三线或三相四线）兼容 220/380V AC 三相四 线 交流输入空开 300A/3P×1 路

项目 TP481200B-N20B2 典型配置 TP481200B-N20B2 柔性配置 负载支路  第一层熔丝：NT3（500A） ×4 路，NT2（400A）×2 路，  第二层熔丝：NT00 （160A）×6 路，NT00 （100A）×6 路  第一层熔丝或空开： − 熔丝：NT1×6 路，NT2 ×6 路，NT3×6 路 − 空开：63A×24 路或 100A×16 路  第二层熔丝或空开： − 熔丝：NT00×12 路 − 空开：63A×24 路或 100A×16 路 整流模块空开 32A/2P×24 路 整流模块 R4850G2/R4850N2/R4850S1×24PCS 交流防雷  防雷器：20kA/40kA×1 路  防雷空开：32A/4P×1 路 电池支路 NT4 熔丝：1000A×2 路 电池电流检测 分流器 1000A/25mV×2 路 总负载电流检 测 分流器 1000A/25mV×1 路 直流电源指示 灯 直流电源指示灯（绿色）一个 系统告警指示 灯 系统告警指示灯（红色）一个 直流防雷 直流防雷板（差模 10kA，共模 20kA，8/20µs） 监控单元 SMU05A 信号检测 配电检测单元

 多柜典型配置 TP482000B-N20B1 或 TP482000B-N20B2 的典型配置如表 3-5 所示，TP481200B-N20B1 或 TP481200B-N20B2 的典型配置如表 3-6 所示。 表3-5 TP482000B-N20B1 或 TP482000B-N20B2 典型配置表 系统容量(kW) 144 288 432 576 720 组合柜 TP482000B-N20B1 或 1 2 3 4 5

系统容量(kW) 144 288 432 576 720 TP482000B-N20B2（PCS） 并机铜排（组） / 1 2 3 4 柜间信号线缆（PCS） / 2 3 4 5 表3-6 TP481200B-N20B1 或 TP481200B-N20B2 典型配置表 系统容量(kW) 72 144 216 288 360 组合柜 TP481200B-N20B1 或 TP481200B-N20B2（PCS） 1 2 3 4 5 并机铜排（组） / 1 2 3 4 柜间信号线缆（PCS） / 2 3 4 5

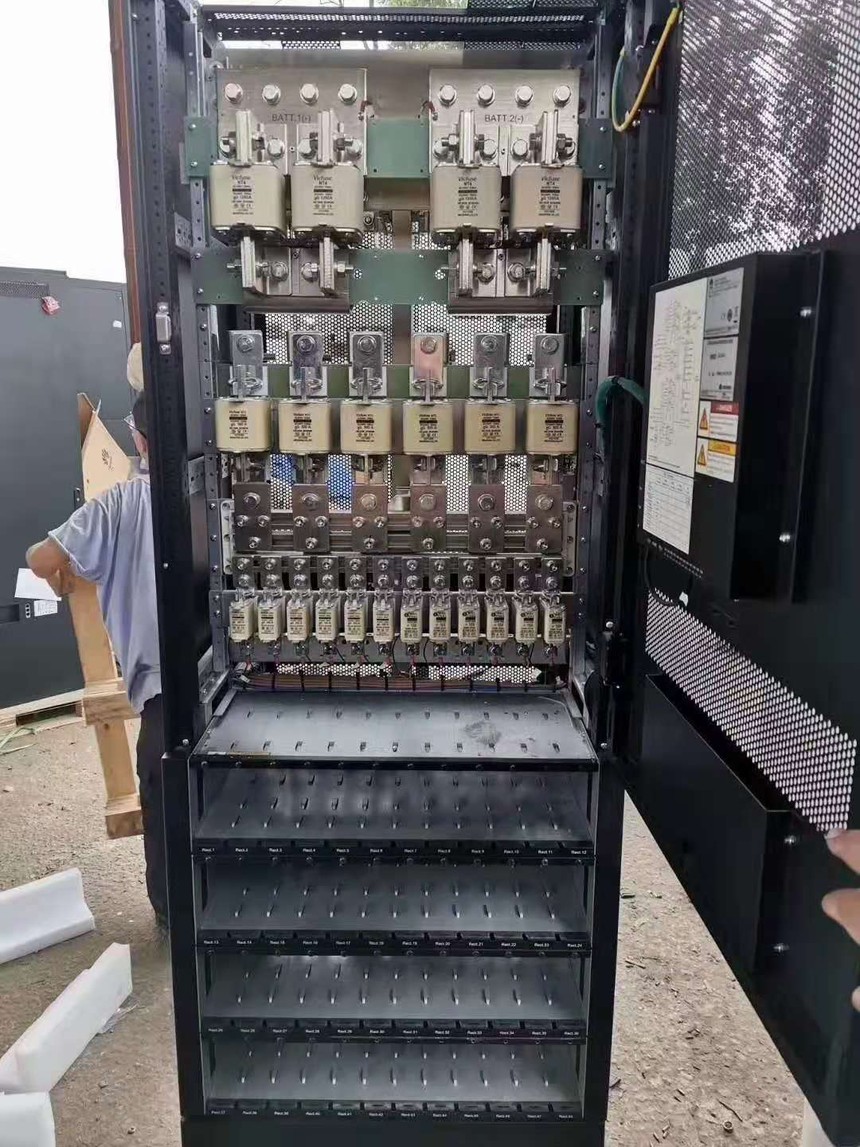

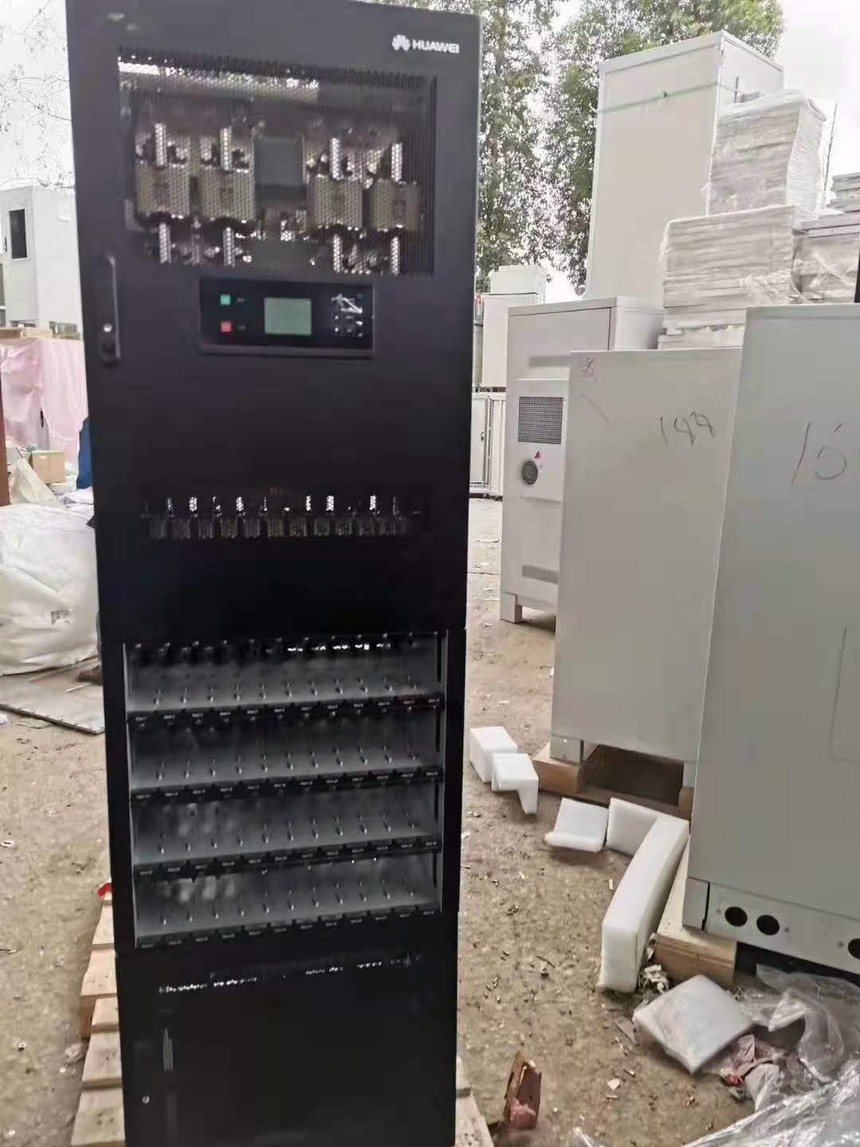

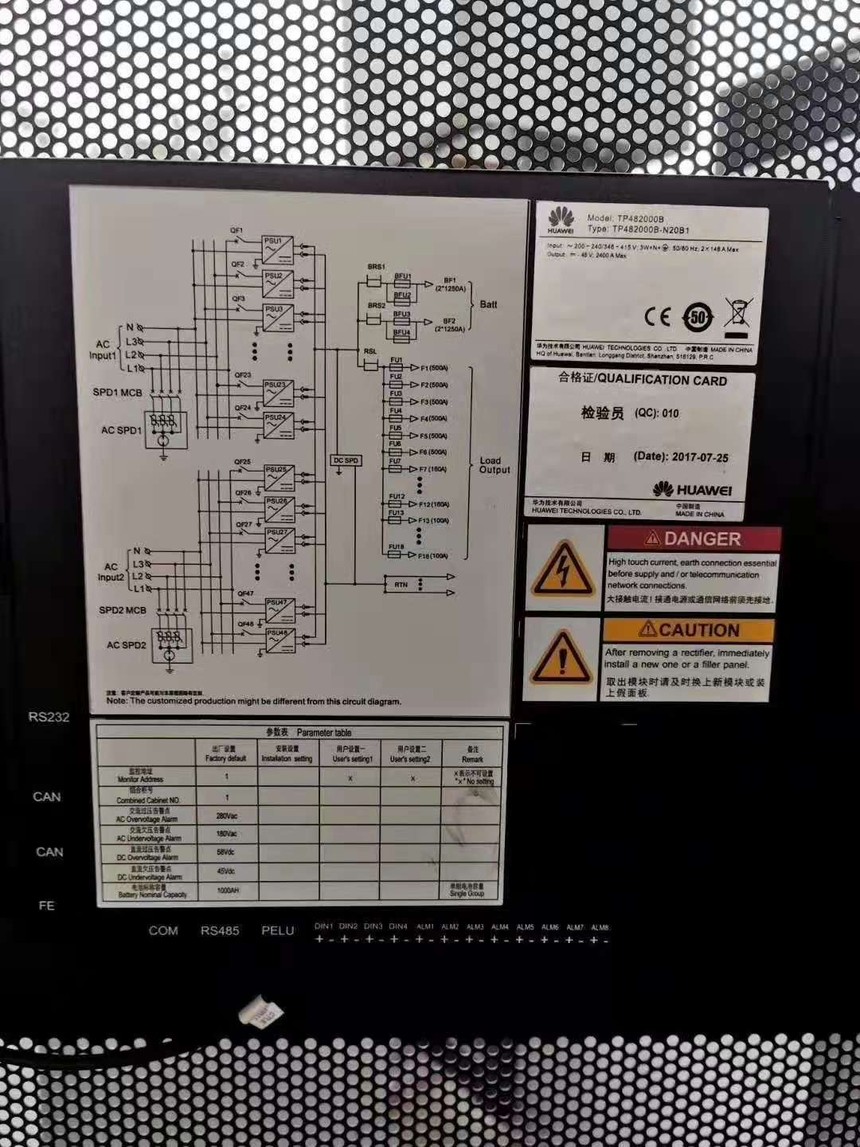

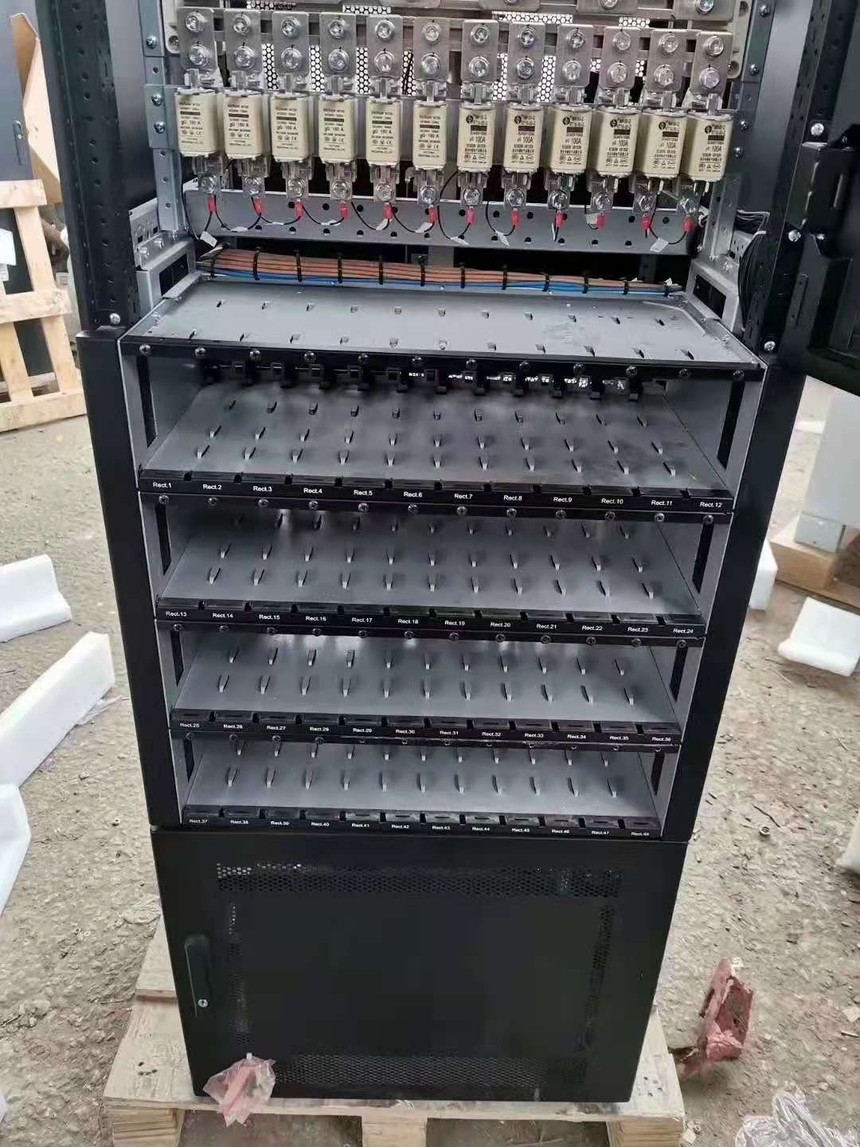

组合柜 TP482000B-N20B1 TP482000B-N20B1 组合柜的配置如图 4-1 和表 4-1 所示，负载支路可根据需求进行柔 性配置。 图4-1 TP482000B-N20B1 的配

TP482000B-N20B1 的配置 序号 名称 规格 备注 1 电池熔丝 单层：（NT4×2）×2 路 典型配置 2 负载熔丝  单层：NT3×6 路  单层：NT00×12 路 3 整流模块安装空间 50A 模块×48PCS 4 整流模块空开 双层：32A/1P×48 路 5 交流防雷器及防雷器 空开  防雷器：20kA/40kA×2 路  防雷空开：32A/4P×2 路 6 监控单元 SMU05A 1 个 7 配电检测单元 1 个
