华为MTS9604B通信开关电源机柜基本介绍 (产品的基本描述，如定义、功能等)5G C-RAN电源解决方案为接入&汇聚机房提供供备电，包括电源柜、设备柜、电池柜。集成了温控设备、通信电源、监控单元、交直流配电、防雷等功能，支持接入网管系统，并为用户预留足够的安装空间。具备高效、智能化、模块化的特性。

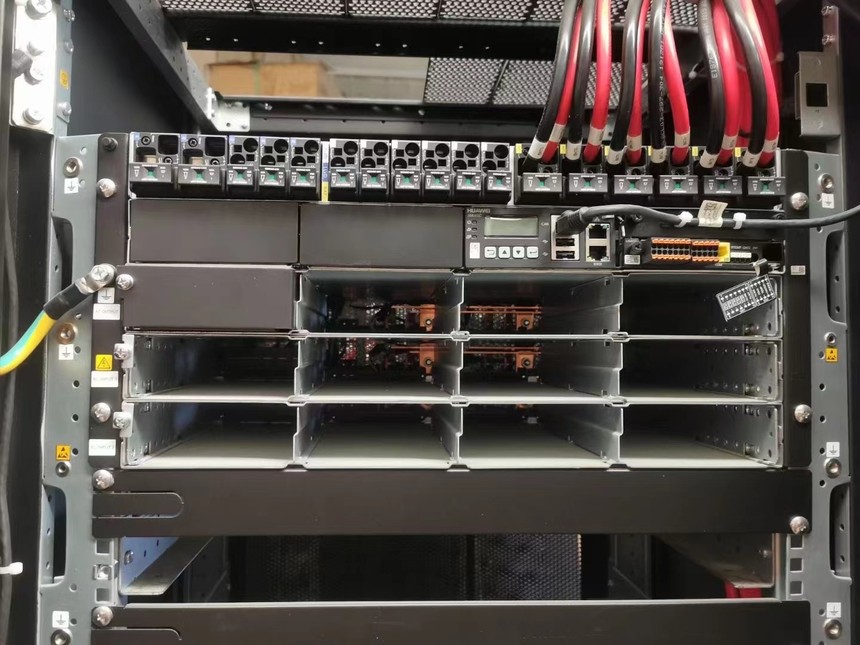

电源柜MTS9604B-N20C1提供极简安装方案，内置电源插框，且提供锂电池安装空间和设备收容空间。

设备柜MTS9600B-N20C1、MTS9600B-D20C1，仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。

电池柜TBC1000B-NDA1支持10组锂电池接入，支持6个电池柜并柜。且并机不降功率，单柜1000A放电能力，并机6000A放电能力。表2-1 产品系列

华为MTS9606B-N20C1，室内电源柜，通信电源柜，室内一体化电源柜，48V开关电源

华为MTS9606B-N20C1通信开关电源机柜基本介绍 (产品的基本描述，如定义、功能等)5G C-RAN电源解决方案为接入&汇聚机房提供供备电，包括电源柜、设备柜、电池柜。集成了温控设备、通信电源、监控单元、交直流配电、防雷等功能，支持接入网管系统，并为用户预留足够的安装空间。具备高效、智能化、模块化的特性。

电源柜MTS9604B-N20C1提供极简安装方案，内置电源插框，且提供锂电池安装空间和设备收容空间。

设备柜MTS9600B-N20C1、MTS9600B-D20C1，仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。

电池柜TBC1000B-NDA1支持10组锂电池接入，支持6个电池柜并柜。且并机不降功率，单柜1000A放电能力，并机6000A放电能力。表2-1 产品系列

MTS9606B-N20C1

机柜类型	型号	容量	备注
电源柜	MTS9604B-N20C1	24Kw	内置电源插框、锂电池安装空间（锂电池≤4组）、设备收容空间（BBU数量≤6个）。
设备柜	MTS9600B-N20C1	-	风梳版设备柜，满足10Kw设备的散热需求。仓设计，支持调节风道，兼容左进右出风道、右进左出风道、前进后出风道。默认左进右出。单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜多支持安装10个BBU。兼容设备的深度为410mm，不支持安装深度410mm的设备。
设备柜	MTS9600B-D20C1	-	风扇版设备柜，满足18Kw设备的散热需求。仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜多支持安装10个BBU。
电池柜	TBC1000B-NDA1	1000Ah	支持6个电池柜并柜，支持10组锂电池接入。单柜放电电流1000A，并机后可支持6000A并机。说明：使用6个电池柜时，推荐将3个电池柜并机后，分别连接到电源柜并机。

MTS9606B-N20C1

华为MTS9604B通信开关电源机柜性能特点 (除基本功能外的其它特质，例如工作时长、操作简便性等)

项目	说明
机柜外尺寸（高×宽×深）	2000mm×600mm×600mm（不含底座和门外凸部分）
机柜重量	MTS9604B-N20C1：≤95kg（不包含PSU模块和锂电池） MTS9600B-N20C1/MTS9600B-D20C1：≤120kg TBC1000B-NDA1：≤100kg（不包含锂电池）
走线方式	上进上出线
防护等级	IP20
安装方式	水泥地板（默认）/防静电地板安装（需要选配防静电支架）
维护方式	MTS9604B-N20C1：前操作，前维护；不支持靠墙安装（离墙壁距离 ≥ 600mm，推荐800mm） MTS9600B-N20C1/MTS9600B-D20C1/TBC1000B-NDA1：前操作，前后维护；不支持靠墙安装（离墙壁距离 ≥ 600mm，推荐800mm）
应用环境	B类环境

MTS9606B-N20C1

华为MTS9604B通信开关电源机柜技术参数 (例如材质、工艺、尺寸的技术标准等)

华为MTS9604B通信开关电源机柜使用说明 (例如使用场所、工作原理、产品结构、安全操作说明等)

华为MTS9604B通信开关电源机柜采购须知 (例如发货时间、运输方式、售后服务事项等)

华为MTS9604B通信开关电源机柜基本介绍

5G C-RAN电源解决方案为接入&汇聚机房提供供备电，包括电源柜、设备柜、电池柜。集成了温控设备、通信电源、监控单元、交直流配电、防雷等功能，支持接入网管系统，并为用户预留足够的安装空间。具备高效、智能化、模块化的特性。

电源柜MTS9604B-N20C1提供极简安装方案，内置电源插框，且提供锂电池安装空间和设备收容空间。

设备柜MTS9600B-N20C1、MTS9600B-D20C1，上下分仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。

电池柜TBC1000B-NDA1支持10组锂电池接入，**支持6个电池柜并柜。且并机不降功率，单柜1000A放电能力，并机**6000A放电能力。表2-1 产品系列

机柜类型	型号	**容量	备注
电源柜	MTS9604B-N20C1	24Kw	内置电源插框、锂电池安装空间（锂电池≤4组）、设备收容空间（BBU数量≤6个）。
设备柜	MTS9600B-N20C1	-	风梳版设备柜，满足10Kw设备的散热需求。上下分仓设计，支持调节风道，兼容左进右出风道、右进左出风道、前进后出风道。默认左进右出。单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜支持安装10个BBU。兼容设备的深度为410mm，不支持安装深度410mm的设备。
设备柜	MTS9600B-D20C1	-	风扇版设备柜，满足18Kw设备的散热需求。上下分仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜**支持安装10个BBU。
电池柜	TBC1000B-NDA1	1000Ah	支持6个电池柜并柜，支持10组锂电池接入。单柜放电电流1000A，并机后**可支持6000A并机。说明：使用6个电池柜时，推荐将3个电池柜并机后，分别连接到电源柜并机。

MTS9606B-N20C1

华为MTS9604B通信开关电源机柜性能特点

项目	说明
机柜外尺寸（高×宽×深）	2000mm×600mm×600mm（不含底座和门外凸部分）
机柜重量	· MTS9604B-N20C1：≤95kg（不包含PSU模块和锂电池） · · MTS9600B-N20C1/MTS9600B-D20C1：≤120kg · · TBC1000B-NDA1：≤100kg（不包含锂电池） ·
走线方式	上进上出线
防护等级	IP20
安装方式	水泥地板（默认）/*地板安装（需要选配*支架）
维护方式	· MTS9604B-N20C1：前操作，前维护；不支持靠墙安装（离墙壁距离 ≥ 600mm，推荐800mm） · · MTS9600B-N20C1/MTS9600B-D20C1/TBC1000B-NDA1：前操作，前后维护；不支持靠墙安装（离墙壁距离 ≥ 600mm，推荐800mm） ·
应用环境	B类环境
