一体化机柜空调配置方案说明时间：2026-10-23 01:11 空调配置的制冷量大小需要考虑机柜内部所有设备的散热量，以及外部日晒得热量，湿度基本不考虑。
室外一体化机柜 针对一体化机柜，内部的散热量计算如下： IT设备散热量大概为其总功耗的95%，蓄电池散热取其充电功耗的20%，根据本次提供的数据，IT设备电功率取1000w，则其散热量为950w，蓄电池充电功率取100w，则其散热量为20w，小计970w的散热量。 机柜相当于围护结构，考虑保温材料的传热系数和钢板的导热系数，则通过这部分的得热量计算如下： 机柜内外温差取10℃（夏季高温期）， 传热量 导热公式 式中：φ为传热量，w t为内外温差，℃ δ为材料厚度，m λ为材料导热系数，w/m℃ A为围护结构面积，m2

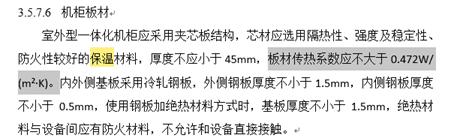

t取10℃，δ取50mm，λ取0.472，A取10.4m2（机柜表面积）带入计算得φ=981.76w 综上两部分的负荷共计970+981.76=1951.76w。取10%的冗余量（10~20%），计2146.9w。选取1P的空调，大致可以满足要求。 说明：本次计算根据已有数据计算得来（理论计算方法），实际不同的机柜，不同的配置方案，以及室外环境的温湿度都会影响空调的配置方案。 根据后提供的数据综合导热系数为1.2 w/m2℃，根据传热公式Q=kAt，传热量Q=1.2×10.4×10=124.8w。总计970+124.8=1094.8w，冗余量取20%，计1094.8×1.2=1313.76w，配一台1P空调即可满足要求。 |
