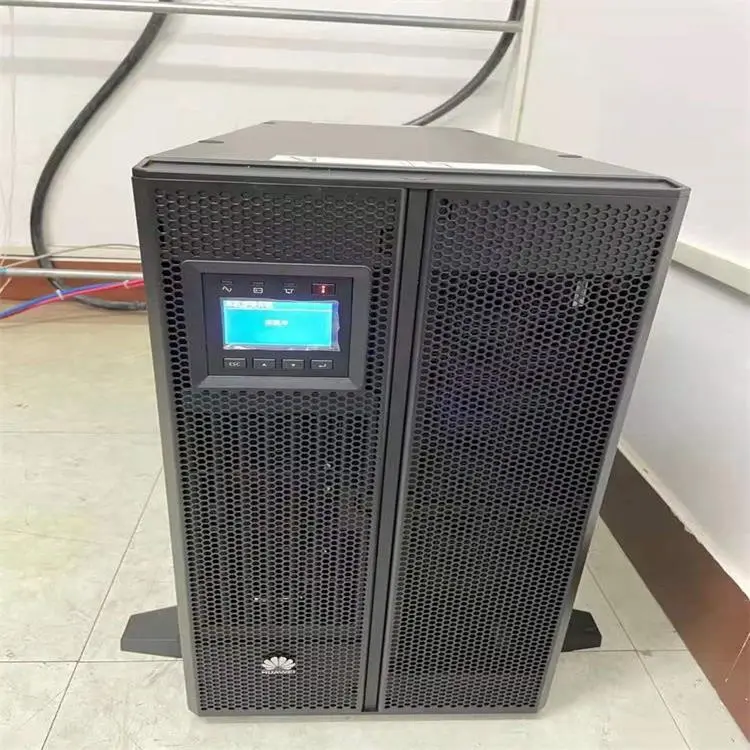

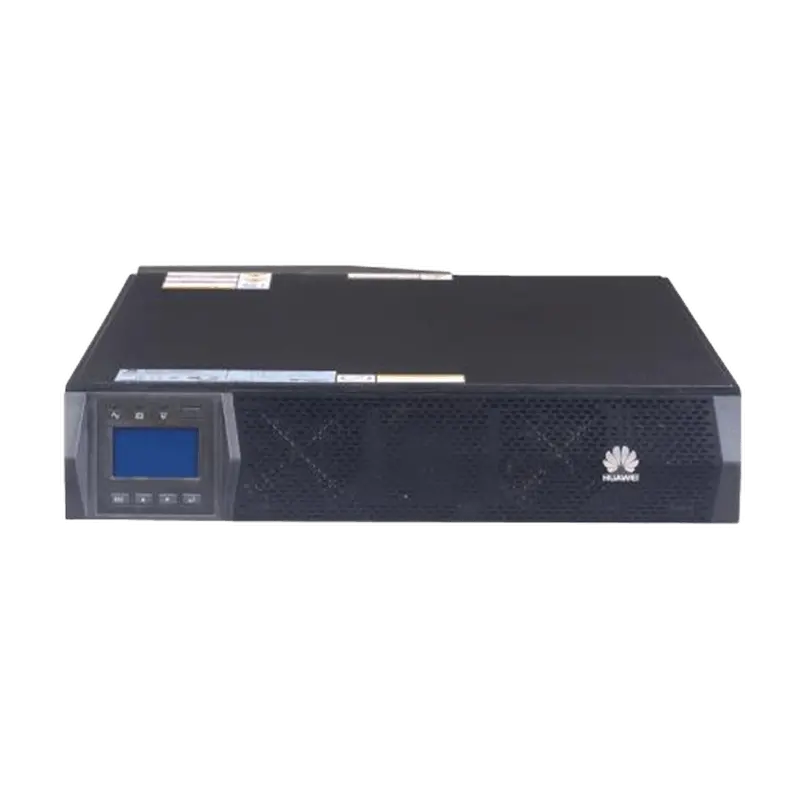

华为UPS电源UPS2000-G-20KRTL高频机架式电源20kva/18kw外接电池组

华为UPS电源UPS2000-G-20KRTL 20KVA/18KW在线机架式外接蓄电池，

高可靠??宽电压输入范围，有效减少转电池次数，延长电池寿命??在线式双变化技术，为客户提供稳定可靠的供电智能管理??可选SNMP/MODBUS/?干接点/USB?等通讯方式??支持延时关机，适时安全关闭计算机应用系统及操作系统??提供邮件告警、短信报警等多种报警上报方式易用灵活? LCD?显示，友好人机界面，实时监控，操作便捷??标机内置电池，方便易用主要用途??中小型企业，大型企业分支机构，银行网点??网络，通信系统，自动控制系统交流供电??精密仪器设备的交流供电??大型超市，家庭，办公室等其他交流供电场景

电池管理功能

华为UPS电源2000-A-20KTTL电池管理包括电池测试、均浮充与休眠转换、温度补偿、电池事件统计、充电限流等功能。告警与记录功能

监控模块根据功率模块、旁路模块反馈的告警信息和自身检测到的告警信息后将其通信上报给监控显示模块在波晶上进行显示,点亮相应指示灯进行告警指示,并关联蜂鸣器进行声音告警,通过通信或干接点将告警上报到监控主机。告警分为紧急告警、次要告警和提示告警三种级别,

用户可查阅历史告警记录和当前记录,历史告營记录包括告警类型名、发生时间、结束时间,当前记录中则只有告警类型名和发生时间,显顺序按发生时间的先后来显示。

接线方式

在确认UPS上的所有空气开关处于断开状态，设备安置妥当后方可进行UPS电缆的连接。4.5.1 UPS 输入连接

UPS系统可插入的插座必须为两极三线接地式插座，并且避免使用延长线。建议使用原厂自带的电源线。4.5.2 UPS 输出接线

插座型输出，请将设备插上输出插座，则停电时，UPS会自动供电给负载。对于端子型输出，请按如下步骤进行布线:

a)取下端子台上的小保护盖

b)建议您使用符合载流量要求的电源线

c)在完成布线后，请再确认所有接线是否正确。

d)将小保护盖装回后面板。

对长延时UPS，还需接入电池输入扩展线。即把电池柜的电池连接线三芯插头插入到主机后面板的三芯插座上。电池柜的安装及电缆连接见相应电池柜安装手册。

输入输出参数

输入配线1Ph(L/N)+PE，单相输入;3Ph(L1/L2/L3/N)+PE，三相输入输入电压范围单相:AC80-280V(80-176VAC间，负载在40-间线性降额。)三相:AC138-485(138-305VAC间，负载在40-间线性降额。)V输入频率范围40-70HZHZ

输入功因>0.99

输出电压范围380V/400/415V(三相输出机型)，220V/230V/240V(单相输出机型)V输出频率范围市电模式时，UPS输出频率跟踪输入频率，50/60Hz±6Hz;电池模式50/60Hz±0.05%Hz电流峰值比3:1

输出功因0.9

其它输出参数输出电压精度:±1%

输出波形失真度(THDu):
