艾默生 PS48300-3B2900 室内柜通信电源柜 48v高频开关电源机柜

认证：	CE	功能：	AC/DC
输出类型：	多路输出	输出功率：	>500W
输入电压：	380V	稳压形式：	调频式开关稳压电源
电源启动方式：	自激式开关电源	连接方式：	串联式开关电源
供电系统：	二级配电设备	型号：	PS48300-3B/2900
商标：	艾默生	产量：	1000

“PS48300-3B/2900艾默生高频开关电源系统”详细介绍

PS48300-3B/2900电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术、为满足3G网络需求而设计的高可靠、高功率密度、高性能全数字化通信电源系统。

PS48300-3B/2900电源系统
艾默生网络能源集多年开发和网上运行经验，采用DSP技术、为满足3G网络需求而设计的高可靠、高功率密度、高性能全数字化通信电源系统。

休眠节能技术，有效降低系统功耗

满足欧盟ROHS环保标准及EN55022 CLASS B级EMC标准

超宽交流输入电压工作范围

完善的交、直流侧防雷设计

系统全正面维护操作，适合中国应用环境

整流模块无损伤热插拔技术，即插即用，更换时间小于1min

智能化电池管理，有效提高蓄电池组性能及使用寿命

网络化设计，提供多种通信接口，灵活实现远程监控组网

完备的故障保护、故障告警功能

完备的故障保护、故障告警功能
PS48300-3B/2900型电源系统技术简介

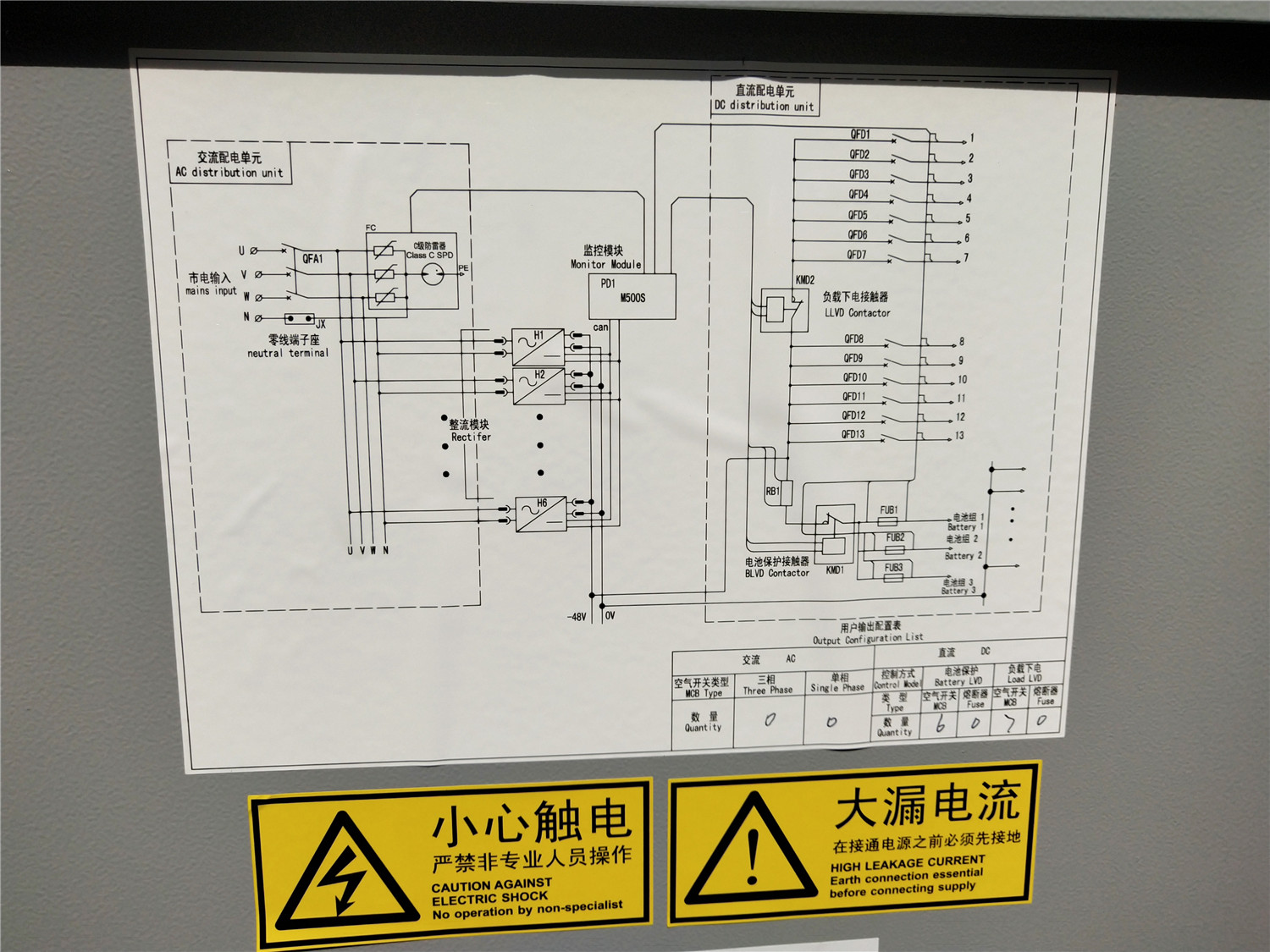

1.  系统构成及外形图

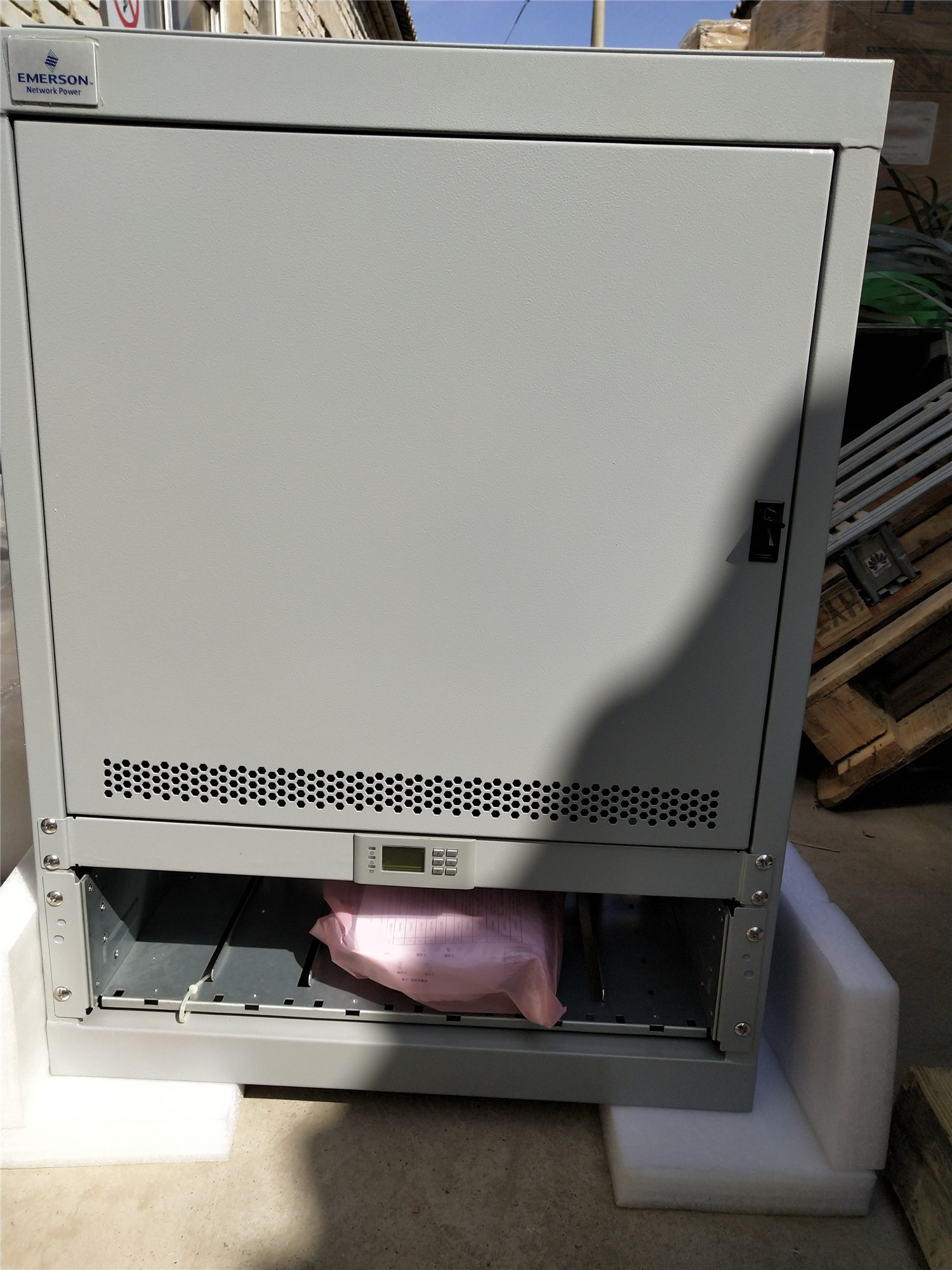

PS48300-3B/2900型智能高频开关通信电源由交流配电单元、直流配电单元、整流模块(R48-2900：48V/30A)、监控模块（M500F）、机柜等构成的一种柜高2.0m电源系统。适用于基站、小容量交换局、卫星通信、数据通信等电网波动范围很宽的场合。

  PS48300-3B/2900型智能高频开关电源系统
2.  系统特点
l整流模块采用有源功率因数补偿技术，功率因数值达0.99。
l 交流输入电压正常工作范围宽至85V～300V。
l整流模块采用全面软开关技术，额定效率高达91％以上。
l 整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983等国内外标准要求。整流模块的传导和辐射均能达到Class B的要求。
l整流模块安规设计符合UL，CE，NEBS标准。
l完善的交、直流侧防雷设计。
l完备的故障保护、故障告警功能。
3.  电源系统技术参数
3.1 PS48300-3B/2900系统有以下2种配置方式：
（1）．PS48300-3B/2900-X1：双路交流手动输入、无用户交流输出，直流输出7路；
（2）．PS48300-3B/2900-X2：两路交流自动输入、有用户交流输出，直流输出7路。

		PS48300-3B/2900-X1	PS48300-3B/2900-X2
监控模块M500F		1台
整流模块R48-2900		标准配置：2台；可选数量：2～12台
交流配电	防雷	II/C级防雷
	交流输入	两路交流输入，交流输入空开规格： 2×63A/2P
	交流输出	无用户交流输出	两路三芯插座，由一路16A/1P的MCB控制
直流配电	防雷	直流侧防雷
	电池	两路电池输入熔丝：2×100A NT00
	负载输出	7路负载输出，总负载电流≤100A。其中： 1×63A/1P（MCB），2×32A/1P（MCB），1×10A/1P（MCB），1×100A NT00（FUSE），1×50A NT00（FUSE），1×6A NT00（FUSE）
可选部件		温度传感器及其线缆，DC/DC模块，远程监控组件

4. 电源系统详细技术指标：

参数类别	参数名称	PS48300-3B/2900
环境条件	工作温度	-5～40℃
	储存温度	-40～70℃
	相对湿度	5～95％RH
	海拔高度	≤2000m（超过需降额使用）
	其它	没有导电尘埃和腐蚀性气体，没有爆炸危险
交流输入	输入制式	单相三线制
	额定输入相电压	380V
	输入电压范围	PS48300-3B/2900-X1：285～475Vac（误差：5Vac） PS48300-3B/2900-X1：285～475Vac（误差：5Vac）
	输入交流电压频率	45～65Hz
	最大输入电流	≤46A
	功率因数	≥0.99
直流输出	输出直流电压	42.2～57.6Vdc
	输出直流电流	0～120A
	稳压精度	≤1％
	效率	≥88％
	峰峰值杂音电压	≤200mV（0～20MHz）
	电话衡重杂音电压	≤2mV（300～3400Hz）
	宽频杂音电压	≤100mV（3.4kHz～150kHz）；≤30mV（150 kHz～30MHz）
	离散杂音	≤5mV（3.4kHz～150kHz）；≤3mV（150kHz～200kHz）；≤2mV（200 kHz～500kHz）； ≤1mV（0.5MHz～30MHz）
交流输入告警和保护	交流输入过压告警点	缺省值280±5Vac，监控模块可设
	交流输入过压告警恢复点	缺省值270±5Vac，低于交流输入过压告警点10Vac
	交流输入欠压告警点	缺省值180±5Vac，监控模块可设
	交流输入欠压告警恢复点	缺省值190±5Vac，高于交流输入欠压告警点10Vac
	过压保护切换点*	285Vac±5Vac
	过压切换恢复点	270Vac±5Vac
	欠压保护切换点	170Vac±5Vac
交流输入告警和保护	欠压切换恢复点	185Vac±5Vac
	欠压保护点	125Vac±5Vac
	欠压保护恢复点	140Vac±5Vac
直流输出告警和保护	直流输出过压保护点	缺省值59.0±0.2Vdc
	直流输出过压告警点	缺省值58.5±0.2Vdc 监控模块可设
	直流输出过压告警恢复点	缺省值58.0±0.2Vdc 低于过压告警点0.5Vdc
	直流输出欠压告警点	缺省值45.0±0.2Vdc 监控模块可设
	直流输出欠压告警恢复点	缺省值45.5±0.2Vdc 高于欠压告警点0.5Vdc
	电池保护动作点	缺省值43.2±0.2Vdc 监控模块可设
整流模块	均流特性	整流模块可以并机工作，并具有按负载均分负载能力，其不平衡度应优于±3％的输出额定电流值；测试电流范围10％～100％额定电流
	输入限功率（45℃）	176Vac输入，模块最大输出功率为100％额定功率，即1740W 110Vac输入，模块最大输出功率为50％额定功率，即1050W 85Vac输入，模块最大输出功率为44.4％额定功率，即800W
整流模块	过压保护方式	整流模块有输出过压硬件保护和输出过压软件保护，硬件过压保护点为59.5V±0.5V之间，硬件过压保护后需要人工干预才可以开机。软件保护点可以通过监控模块设置，设置范围为56～59V（要求比输出电压高0.5V以上，出厂默认值为59V）软件过压保护模式有两种，可以通过后台维护软件选择： 1．一次过压锁死模式当整流模块输出达到软件保护点后，整流模块关机并保持，需要人工干预方可恢复工作； 2．二次过压锁死模式整流模块软件保护后，关机5秒钟内重新开机，如果在设定时间内（默认为5分钟，可以通过监控模块设置）发生第二次过压，整流模块则关机并保持，需要人工干预方可开机。人工干预方法：可以通过监控模块复位整流模块，也可以通过从电源系统上脱离整流模块来复位
	输出缓启功能	模块开机瞬间，输出电压可缓慢上升，上升时间可以设置
	风扇转速可设	模块的风扇转速可以设置成自动调节，也可以设置为全速
	温度限功率	45℃环境温度以下，模块可以满功率1740W输出； 45℃环境温度以上，模块输出采用线性限功率，其中： 55℃环境温度，模块输出功率1450W；65℃环境温度，模块输出功率1160W； 70℃环境温度，模块输出功率为零
EMC指标	传导发射	Class A 参考标准：EN55022
	辐射发射
	EFT	Level 4 参考标准：EN61000-4-4
	ESD	Level 3 参考标准：EN61000-4-2
	浪涌	Level 4 参考标准：EN61000-4-5
	辐射抗扰性	Level 2 参考标准：EN61000-4-3
	传导抗扰性	Level 2 参考标准：EN61000-4-6
抗雷击	交流侧抗雷击	交流输入侧可承受模拟雷电冲击电压波形为10/700μs，幅值为5kV的正负极性冲击各5次；模拟雷电冲击电流波形为8/20μs，幅值为20kA的正负极性冲击各5次，并可承受8/20μs模拟雷电冲击电流40kA、1次。每次检验冲击间隔时间不小于1min
	直流侧抗雷击	直流侧可承受模拟雷电冲击电流波形为8/20μs，幅值为10kA的冲击一次
其它	安规	符合IEC60950-1:2001标准
	噪声	在周围环境温度为25℃时，不大于55dB（A）
	绝缘电阻	在温度处于15～35℃，相对湿度≤90％RH的环境中，施以试验直流电压500V，交流电路和直流电路对地，交流部分对直流部分的绝缘电阻均不低于10MΩ
	绝缘强度	测试时应临时取下防雷单元、监控模块以及整流模块，交流回路对直流回路可承受50Hz、有效值为3000Vac的交流电压后一分钟，漏电流≤10mA，无击穿无飞弧现象。交流回路对地可承受50Hz、有效值为2500Vac的交流电压后一分钟，漏电流≤10mA，无击穿无飞弧现象。直流电路对地可承受50Hz、有效值为1000Vac的交流电压一分钟，漏电流≤10mA，无击穿、无飞弧现象。不与主回路直接连接的辅助电路可承受50Hz，有效值为500Vac的交流电压一分钟，漏电流≤10mA，无击穿无飞弧现象
其它	MTBF	200 000hr
	ROHS要求	满足RoHS指令中R5的要求
机械参数	尺寸（mm）	机柜	600（宽）×600（深）×2000（高）
		监控模块M500F	87（高）×85（宽）×287（深）
		整流模块R48-2900	87.9mm（高）×85.3mm（宽）

技术规格：

输入电压：80-300Vac
输入频率：45～65Hz
输出电压：-42~ -58Vdc
满配容量：300A
系统效率：>92%
整流模块：R48-2900U
监控模块：M522S
物理尺寸：1600mm(H)×600mm(W)×400mm(D)
系统重量：<100kg(含整流模块)

产品别名	ps48300-3b/2900,ps48300-3b2900,48v通信电源模块,48v通信电源系统	面向地区	全国	规格	其它
产品认证	CE	加工定制	是	频率范围	47-63HZ
输出电流	300A	输出电压	48V	输出功率	15000w
输入电压	220v	调制方式	脉冲宽度调制(PWM)式

ps48300-3b/290艾默生ps48300-3b/2900通信电源系统

ps48300-3b/2900艾默生ps48300-3b/2900通信电源系统
ps48300-3b/2900电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术、为满足3G网络需求而设计的高可靠、高功率密度、高性能全数字化通信电源系统。
产品特点：
·  休眠节能技术，有效降低系统功耗
·  满足欧盟ROHS环保标准及EN55022 CLASS B级EMC标准
·  超宽交流输入电压工作范围
·  完善的交、直流侧防雷设计
·  系统全正面维护操作，适合中国应用环境
·  整流模块无损伤热插拔技术，即插即用，更换时间小于1min
·  智能化电池管理，有效提高蓄电池组性能及使用寿命
·  网络化设计，提供多种通信接口，灵活实现远程监控组网
·  完备的故障保护、故障告警功能
·  完备的故障保护、故障告警功能
技术规格：
输入电压：80-300Vac
　　输入频率：45～65Hz
　　输出电压：-42~ -58Vdc
　　满配容量：300A
　　系统效率：>92%
　　整流模块：R48-2900U
　　监控模块：M522S
　　物理尺寸：1600mm(H)×600mm(W)×400mm(D)
　　系统重量：<100kg(含整流模块)

· 休眠节能技术，有效降低系统功耗

· 满足欧盟ROHS环保标准及EN55022 CLASS B级EMC标准

· 超宽交流输入电压工作范围

· 完善的交、直流侧防雷设计

· 系统全正面维护操作，适合中国应用环境

· 整流模块无损伤热插拔技术，即插即用，更换时间小于1min

· 智能化电池管理，有效提高蓄电池组性能及使用寿命

· 网络化设计，提供多种通信接口，灵活实现远程监控组网

· 完备的故障保护、故障告警功能

·  完备的故障保护、故障告警功能

输入电压：80-300Vac

输入频率：45～65Hz

输出电压：-42~ -58Vdc

满配容量：300A

系统效率：>92%

整流模块：R48-2900

监控模块：M500S

物理尺寸：1600mm(H)×600mm(W)×400mm(D)

系统重量：<100kg(含整流模块)

“艾默生通信电源柜PS48300-3B/1800”参数说明

认证：	CE	功能：	AC/DC
输出类型：	多路输出	输出功率：	18000W
输入电压：	220V	稳压形式：	调频式开关稳压电源
电源启动方式：	自激式开关电源	连接方式：	并联式开关电源
供电系统：	二级配电设备

“艾默生通信电源柜PS48300-3B/1800”详细介绍

艾默生PS48300-3B/1800通信电源主要特点
整流模块采用有源功率因数补偿技术，功率因数值达0.99。
对于PS48300-3B/1800 手动切换电源系统，交流输入电压正常工作范围宽至85～300Vac。对于PS48600-3B/2900&
PS48300-3B/2900 手动切换电源系统，交流输入电压正常工作范围宽至90～290Vac。
整流模块采用全面软开关技术，额定效率高达91％以上。
整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足CE、NEBS、YD/T983 等国内外标准要求。
整流模块的传导和辐射均能达到Class B 的要求。
整流模块安规设计符合UL，CE，NEBS 标准。
模块功率密度高。
整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。
整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压
锁死模式。
完善的电池管理。有电池低电压保护功能和负载下电功能，能实现温度补偿、自动调压、无级限流、电池容量计算、
在线电池测试等功能。
可记录200 条历史告警记录；可记录10 组电池测试数据。
网络化设计，提供一路RS232 接口、Modem、干接点等多种通信接口，组网灵活，可实现远程监控，无人值守。
完善的交、直流侧防雷设计。
完备的故障保护、故障告警功能。
