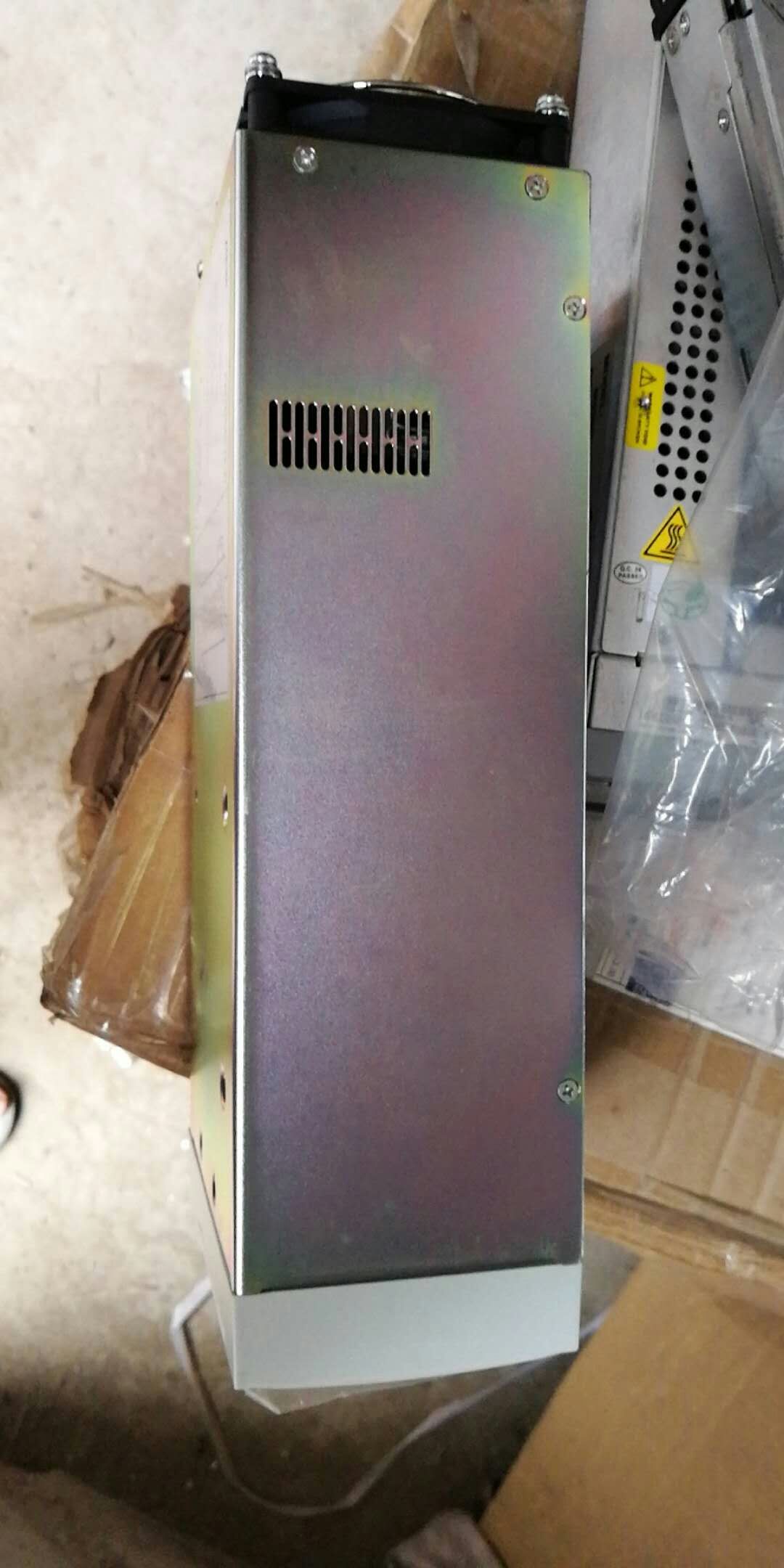

中兴 ZXD2400（4.3）通信电源 整流模块

                                        中兴 ZXD2400（4.3）通信电源 整流模块

ZXD2400（V4.2）开关整流器满足110VAC/120VAC/127VAC电网制式和220VAC电网制式的供电需求。在110VAC/120VAC/127VAC电网制式供电时，系统额定直流输出为48V/30A。在220VAC电网制式供电时，系统额定直流输出为48V/50A。（48V为电压值，电压极性由接法决定。

ZXD2400一般组合在通信电源系统中使用，也可独立使用。

较宽的工作温度范围，在-5℃~+45℃的温度范围内可以全额输出功率。

紧凑型设计，功率密度高达540mW/cm3。

具有热插拔功能。

三、性能参数表：

1、输入方式：单相三线制（L/N/PE）；

2、输入电压：额定电压：220VAC，波动范围：176VAC～300VAC；在110 VAC/120 VAC/127 VAC电网制式供电时：额定输入电压：110 VAC/120 VAC/127 VAC，波动范围：80 VAC~176VAC；

3、输入频率：额定频率：50/60Hz，波动范围：45Hz～65Hz；

4、输入电流：在交流输入电压为110VAC/120VAC/127VAC/220VAC时，输入电流≤18A；

5、浪涌电流：在额定输入条件下，启动冲击电流不大于额定工作状态输入电流峰值的150%（由EMI电容引起的尖峰电流不考虑）；

6、效率：在220 VAC电网制式供电时，效率≥90%；在110 VAC/120 VAC/127 VAC电网制式供电时，效率≥87%；

7、输入功率因数≥0.99；

8、输出功率：在220 VAC电网制式供电时：额定输出功率：2400W，输出功率：3195W；在110 VAC/120 VAC/127 VAC电网制式供电时：额定输出功率：1500W，输出功率：1915W；

9、输出电压：额定输出电压：值为48 VDC，电压极性由接法决定，可调范围（值）：42VDC~58VDC连续可调；

10、可调范围：42VDC~58VDC连续可调（通过外部PWM信号调节）；

11、限流值：输入电压176 VAC~300 VAC时：（53±1）A；输入电压100 VAC~176 VAC时：（31±1）A；输入电压80 VAC~100 VAC时：（20±2）A；限流后，当输出电压降至35 VDC~39VDC时回扫；

12、稳压精度≤±0.6%；

13、电话衡重杂音≤2mV；

14、宽频杂音电压≤50mV（3.4kHz~150kHz） ≤20mV（0.15MHz~30MHz）；

15、离散频率杂音电压≤5mV（3.4kHz~150kHz），≤3mV（150kHz~200kHz）；≤2mV（200kHz~500kHz），≤1mV（0.5MHz~30MHz）；

16、峰-峰值杂音电压≤150mV（20MHz带宽）；

17、模块间均流能力：和***小者相差1.5A以下（10%负载以上）；

18、绝缘强度：输入对输出：3000VAC输入对机壳：1500VAC输出对机壳：500VAC；

19、漏电流：小于1.5mA（220VAC输入）；

20、安全标准：符合GB4943-1995的要求；

21、电磁兼容性：符合；

22、可靠性：平均故障间隔时间MTBF≥100000小时；

23、冷却方式：强迫风冷的冷却方式（整流器内部有直流风扇，风流量为42CFM）；

24、工作温度：-5℃~+65℃；

25、存储温度：-40℃~+70℃；

26、相对湿度：10%~90%（无凝露）；

27、外形尺寸：高×宽×深：134mm×87mm×341mm（不计一体化插座）；
