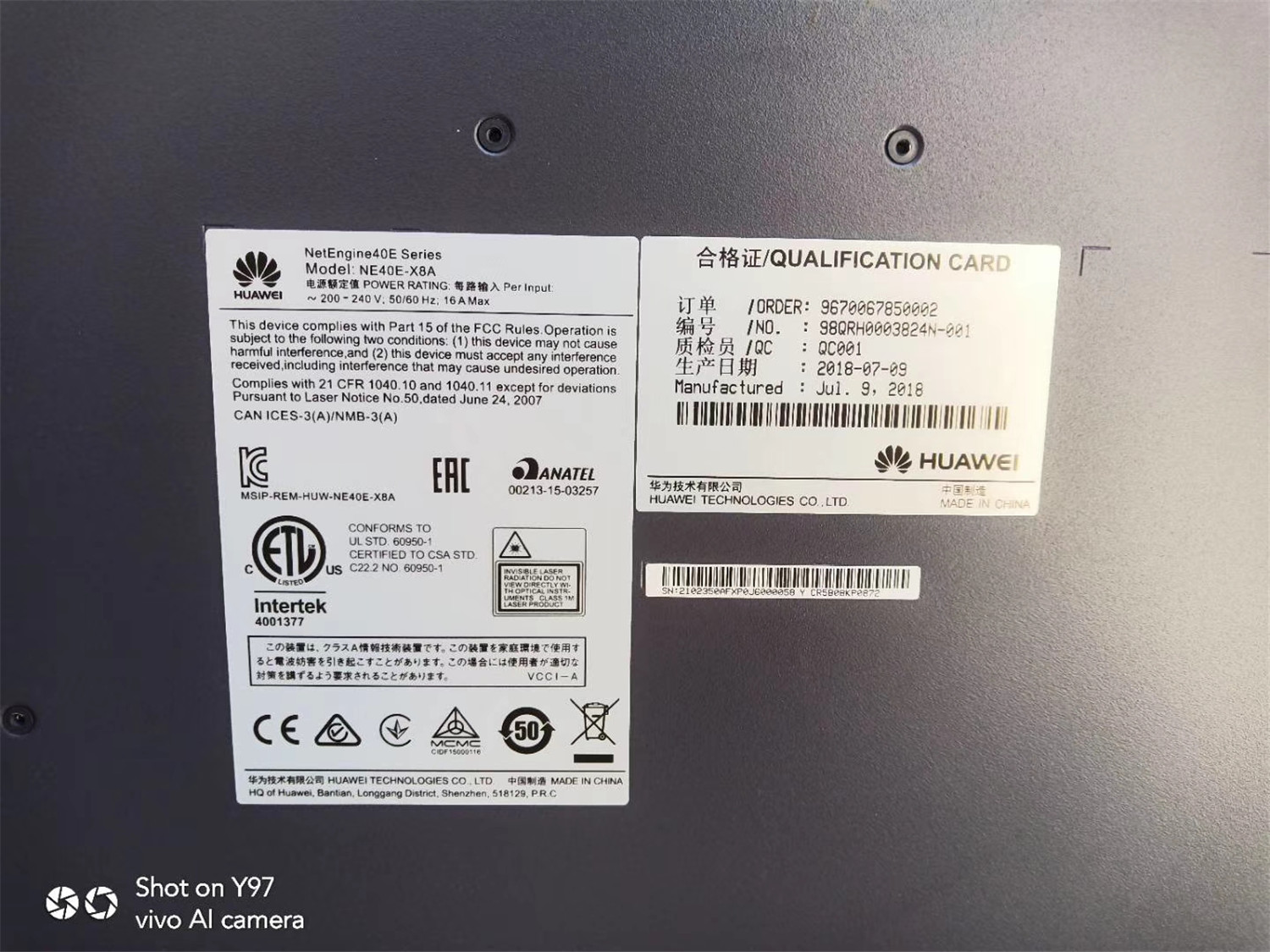

华为NE40E-X8A高端路由器 华为核心交换机华为NE40E-X8A高端路由器技术参数/报价 E40E-X8基于统一的软硬件平台，可满足不同场景部署要求，帮助客户简化城域网层次。多合一平台按需智能，可支持业务快速发放。硬件基于2T平台设计，提供业界容量的1T路由线卡，成熟的广域SDN方案开始商用部署。独创IP硬管道技术，满足关键业务的低时延、高可靠需求。
产品特性 系列节能减排机框基于2T平台，每槽位可以平滑扩容到2T带宽，提供1T单板，实现大容量业务承载，满足未来带宽增长需求。同时NE40E系列基于现有VRP软件平台，兼容现网大多数线卡，完全与现网设备共网管，充分利旧，限度保护客户的投资。整机采用高密度端口、紧凑性设计，可以有效的节省空间。

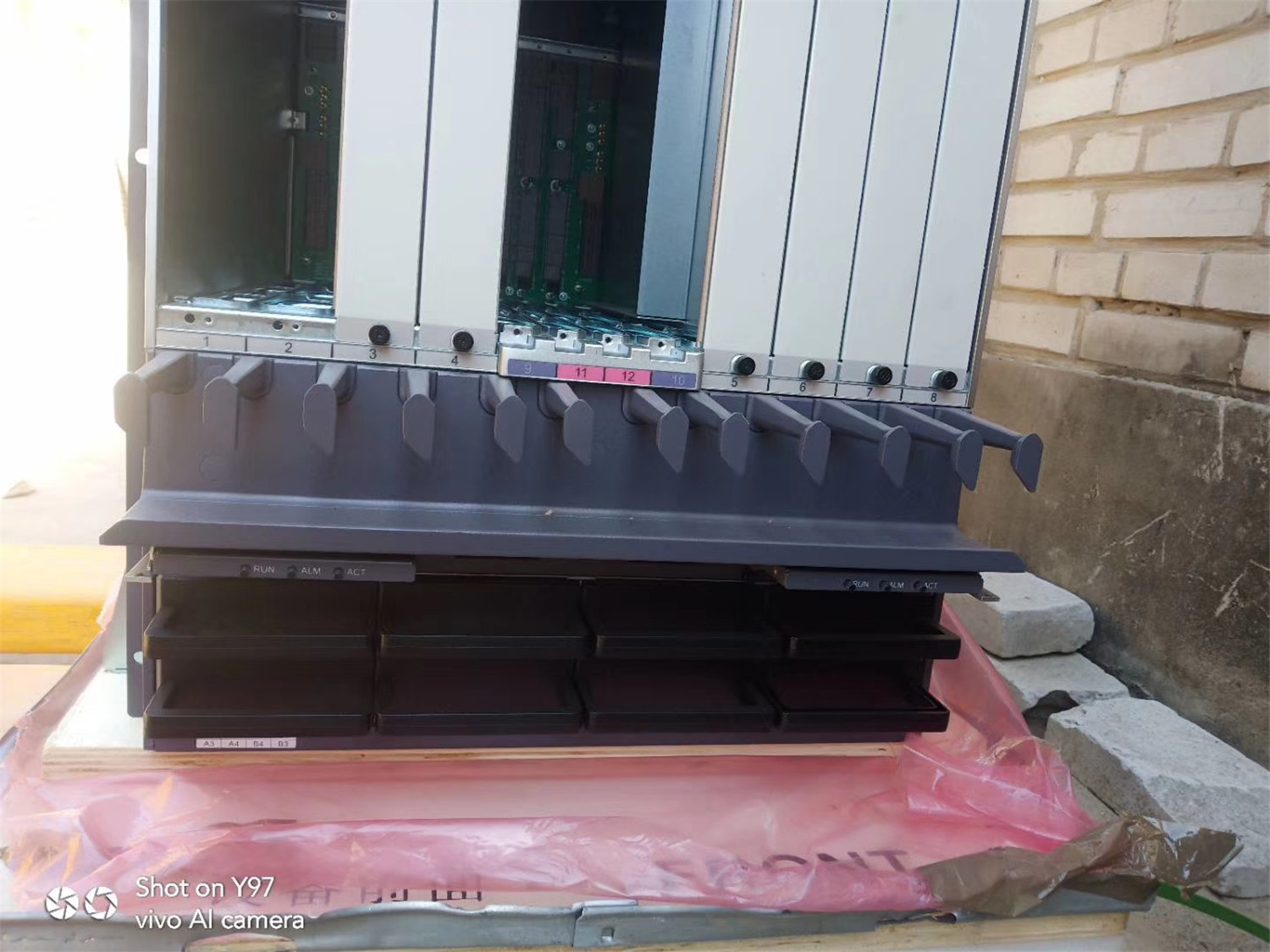

系统总体描述 华为NE40E-X8路由器均采用集中式路由引擎、分布式转发架构进行设计，在实现大容量转发的同时还可以提供丰富灵活的业务。为一体化机箱设计，其主要组成部件都支持热插拔。NE40E-X8有11个槽位，其中8个业务线路板槽位，2个路由交换板槽位，1个交换网板槽位。
系统主要特性 采用分布式硬件转发技术，快速的业务部署能力； 紧凑的整机结构，提升端口密度； 整机部件的归一化设计； 控制通道、业务通道和监控通道完全分离，保证控制通道、监控通道的畅通； 电信级的高可靠性和可管理性； 系统采用模块级屏蔽，完全满足EMC（Electro Magnetic Compatibility）要求； 单板、电源模块和风扇支持热插拔； 创新的U型风道设计，提升系统的散热能力； 分区供电，提升单框供电能力； 采用200mm风扇设计，支持NEBS和ETSI； 主控板SRU（Switch Router Unit）采用1:1冗余备份； 交换网板SFU负荷分担冗余备份； 电源、风扇、时钟、管理总线等关键器件实现冗余备份； 提供单板防误插保护，避免因插错槽位导致故障； 提供电压和环境温度告警提示信息、告警指示、运行状态和告警状态查询。 全方位的可靠性解决方案 华为NE40E-X8从多个层面提供可靠性保护，包括设备级、网络级、业务级可靠性，形成了面向整个网络的解决方案，完全满足企业对各种业务的可靠性需求，99.999％的系统可用性是构筑企业业务可靠互联的基石。
设备级可靠 华为NE40E-X8设备提供关键部件的冗余备份。关键组件支持热插拔与热备份，NSR（Non-Stop Routing），NSF（Non-Stop Forwarding）和ISSU等技术一起保障无中断业务运行。
强大的业务承载能力 华为NE40E-X8根据组网需求可以同时部署L2VPN、 L3VPN、MVPN，支持和TE（Traffic Engineering）同时部署，支持灵活QinQ，支持DHCP/IPoE，还可提供GRE等功能，适应传统的接入需求和新兴的业务需求，满足多业务融合丰富的承载需求。
高品质的QoS能力 NE40E-X8路由器提供的队列调度算法、拥塞控制算法，能够对数据流实现多级的精确调度，从而满足不同用户、不同业务等级的服务质量要求。
NE40E-X8系统支持直流及交流供电 直流电源供电时，PEM模块后插，采用4个70A的PEM模块，支持2＋2备份。交流电源供电时，外置1个交流电源框，根据整机功率大小选配整流模块，再将交流电源框接到设备的直流PEM输入端，给设备供电(交流电源供电是在直流供电的基础上增加外置的交流电源插框)。
NE40E-X8技术规格参数
华为NE40E-X8业务板卡 40G系列单板 CR5MLPUF402A 灵活插卡线路处理板(LPUF-40,2个子槽位) A (L3VPN,MVPN,IPv6增强) CR5D00EEGE70 20端口10/100/1000Base-RJ45 灵活插卡(P40) CR5D00L4XX70 4端口10GBase LAN/WAN-XFP灵活插卡(P40,占用一个子槽位) CR5M0L2XXA20 2端口10GBase LAN/WAN-XFP灵活插卡 A(P40-A,支持1588v2) CR5M0L2XXB20 2端口10GBase LAN/WAN-XFP灵活插卡 B(P40-B) CR5D0L2XXE70 2端口10GBase LAN/WAN-XFP灵活插卡E(P40-E) CR5M0EEGFA20 20端口100/1000Base-X-SFP灵活插卡 A(P40-A,支持1588v2) CR5M0EEGFB20 20端口100/1000Base-X-SFP灵活插卡 B(P40-B) CR5D0EEGFE70 20端口1000Base-X-SFP灵活插卡E(P40-E) CR5D00L8XX70 8端口10GBase LAN/WAN-XFP集成线路处理板(LPUI-41) CR5D00L4XX71 4端口10GBase LAN/WAN-XFP集成线路处理板(LPUI-41) CR5D0L4XXA70 4端口10GBase LAN/WAN-XFP集成线路处理板(LPUI-41,支持1588v2) CR5D00EMGF70 48端口100/1000Base-X-SFP集成线路处理板(LPUI-41) CR5D0EKGFA70 40端口100/1000Base-X-SFP集成线路处理板(LPUI-41,支持1588v2) CR5DL2XEFG70 2端口10GBase LAN/WAN-XFP和24端口100/1000Base-X-SFP集成线路处理板(LPUI-41) CR5DL2XEEG7A 2端口10GBase LAN/WAN-XFP和20端口100/1000Base-X-SFP集成线路处理板(LPUI-41,支持1588v2)
50G系列单板 CR5DLPUF5070 灵活插卡线路处理板(LPUF-50,4个子槽位) CR5D0L2XFA70 2端口10GBase LAN/WAN-SFP+灵活插卡A(P50-A,占用一个子槽位) CR5D00C8CF71 8端口Channelized STM-1c POS-SFP灵活插卡(P50) CR5D00C4CF70 4端口Channelized STM-1c POS-SFP灵活插卡(P50) CR5DLPUF5170 灵活插卡线路处理板(LPUF-51,2个子槽位) CR5D0EEGEA70 20端口10/100/1000Base-RJ45 灵活插卡A(P51-A) CR5D0L5XFA70 5端口10GBase LAN/WAN-SFP+灵活插卡A(P51-A, 占用2个子槽位) CR5D0L2XFA71 2端口10GBase LAN/WAN-SFP+灵活插卡A(P51-A) CR5D0EFGFA70 24端口100/1000Base-X-SFP灵活插卡A(P51-A) CR5D0L5XFE70 5端口10GBase LAN/WAN-SFP+灵活插卡 E(P51-E,占用2个子槽位) CR5D0L2XFE70 2端口10GBase LAN/WAN-SFP+灵活插卡 E(P51-E) CR5D0EFGFE70 24端口1000Base-X-SFP灵活插卡 E(P51-E) CR5D0L5XFA71 5端口10GBase LAN/WAN-SFP+集成线路处理板(LPUI-51) CR5D0L4XFA70 4端口10GBase LAN/WAN-SFP+集成线路处理板(LPUI-51) CR5DL2XEFG7A 2端口10GBase LAN/WAN-SFP+和24端口100/1000Base-X-SFP集成线路处理板(LPUI-51) CR5D0EMGFA70 48端口100/1000Base-X-SFP集成线路处理板(LPUI-51) CR5D0L5XFA7L 5端口10GBase LAN/WAN-SFP+集成线路处理板L(LPUI-51-L) CR5D0EMGFA7L 48端口100/1000Base-X-SFP集成线路处理板L(LPUI-51-L) CR5DL2XEIG7L 2端口10GBase LAN/WAN-SFP+和32端口100/1000Base-X-SFP集成线路处理板L(LPUI-51-L)
100G系列单板 CR5DLPUFA071 灵活插卡线路处理板(LPUF-101) CR5D0L5XFA72 5端口10GBase LAN/WAN-SFP+灵活插卡A(P101-A) CR5D0L5XFE71 5端口10GBase LAN/WAN-SFP+灵活插卡E(P101-E) CR5D00E1MC70 1端口40GBase LAN-CFP 灵活插卡A(P101-A) CR5D0EFGFA71 24端口100/1000Base-X-SFP灵活插卡A(P101-A) CR5D00E1NC72 1端口100GBase-CFP集成线路处理板(LPUI-101) CR5D00E2MC70 2端口40GBase LAN-CFP集成线路处理板(LPUI-101) CR5D0LAXFA71 10端口10GBase LAN/WAN-SFP+集成线路处理板(LPUI-101) CR5DLPUFA070 100Gbps 灵活插卡线路处理板(LPUF-100,4个子槽位) CR5D0L5XXA70 5端口10GBase LAN/WAN-XFP灵活插卡A(P100-A,支持1588v2,占用两个子槽位) CR5D00EMGF72 48端口100/1000Base-X-CSFP 灵活插卡(P100,占用两个子槽位) CR5D00EFGF70 24端口100/1000Base-X-SFP 灵活插卡(P100,占用两个子槽位) CR5D00P1MZ70 1端口OC-768c/STM-256c POS-2KM-LC灵活插卡(P100,占用两个子槽位) CR5D00P2XX70 2端口OC-192c/STM-64c POS-XFP灵活插卡(P100,占用一个子槽位) CR5D00EDXF70 16端口10GBase LAN-SFP+集成线路处理板(LPUI-100) CR5D0LAXXA70 10端口10GBase LAN/WAN-XFP集成线路处理板(LPUI-100,支持1588v2)
产品概述交换网是NE40E系列路由器的重要组成部件，负责线路处理板LPU（Line Processing Unit）之间的数据交换。 华为NE40E系列路由器支持多种交换网,如图1所示。
产品特性NE40E系列交换网采用华为公司自研的交换网芯片，采用M-C-M（Memory-Crossbar-Memory）的三级交换方式，其中级和第三级为共享内存交换方式，在LPU单板上实现，中间级采用Crossbar交换方式，在交换网单元上实现。 LPU上的级交换芯片和每个中间级交换芯片全互连，中间级交换芯片和第三级交换芯片全互联，中间级的Crossbar采用多平面负载分担。整个交换平面实现无阻塞的交换结构，下面分步说明数据报文是如何经过交换网的： 1. 数据包从LPU的物理接口进入，经过分片处理，被分解成固定大小的Cell，送入级共享内存交换芯片中，等待进入中间级Crossbar交换，经过缓存、调度后进入SFU（Switch Fabric Unit）上的Crossbar交换单元。因为LPU上的级交换芯片和所有中间级的交换平面相连，保证Cell单元能够均匀的被分配到每个交换平面上进行交换，这样不仅实现交换平面的负载分担，更有利于系统的容错处理； 1. Cell到达Crossbar后，Crossbar根据目的端口将报文调度到目的出口，发送到LPU的第三级交换芯片上，完成Cell在中间crossbar级的交换； 2. Cell到达LPU的共享内存交换芯片上，查找目的端口，Cell被重组成数据包后，通过物理端口被发送出去，完成数据报文在路由器中的交换。 图1. NE40E系列交换网结构
产品兼容性表1. 交换网板兼容的整机（“●”表示“支持”，“-”表示“不支持”）
表2. 交换网板兼容的主控板（“●”表示“支持”，“-”表示“不支持”）
产品规格表3. 480Gbps交换网单元B(SFUI-480-B)规格
表4. 480Gbps交换网单元B(SFUI-480-B)规格
表5. 1Tbps交换网单元B(SFUI-1T-B)规格
表6. 2Tbps交换网单元B(SFUI-2T-B)规格
表7. 480Gbps交换网单元C(SFUI-480-C)规格
表8. 480Gbps交换网单元C(SFUI-480-C)规格
表9. 1Tbps交换网单元C(SFUI-1T-C)规格
表10. 200Gbps交换网单元B(SFUI-200-B)规格
表11. 200Gbps交换网单元C(SFUI-200-C)规格
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
