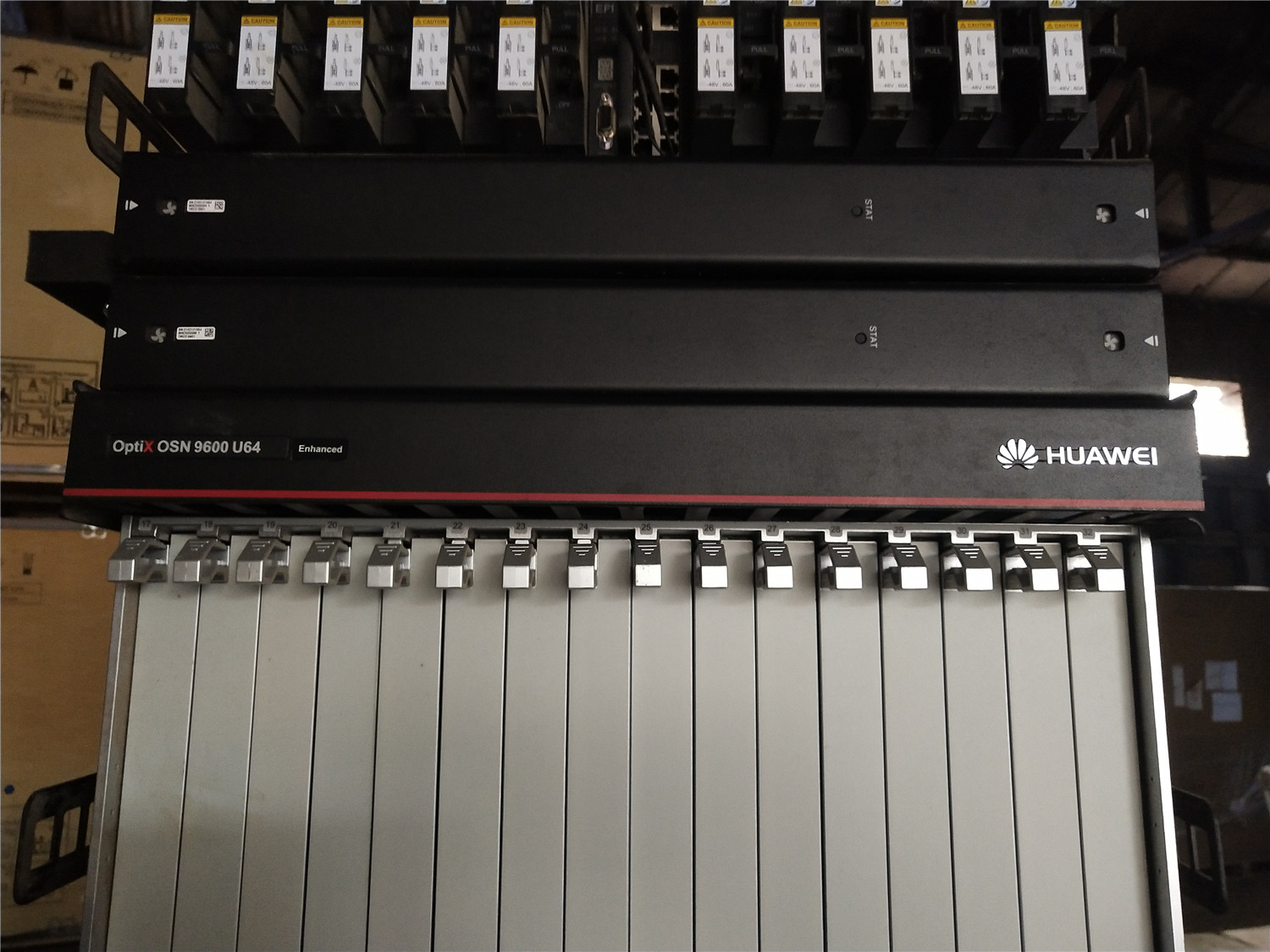

华为OptiX OSN9600U64 高端传输机

OptiX OSN9600特性简述 一．概述 OptiX OSN9600是面向100G的新一代大容量、智能化OTN交叉调度设备，适用于国家干线、省级干线、城域各网络层次。OSN9600单子架交叉容量高达12.8Tbit/s，支持以太、OTN、SDH、存储、视频等多种类型业务接入，集成ROADM、10Tbit级别统一交换、ASON/GMPLS、10G/40G/100G传送、1588V2/同步以太等丰富的功能，采用高集成度设计，可为运营商构建大管道、灵活调度、统一交换的OTN/WDM传送解决方案。OSN9600 包含2款子架，U64和U32，单框交叉能力分别达到12.8T/6.4T，每槽位可以支持200Gbit/s背板能力。 超10 T交叉能力，实现核心节点无阻塞全交叉 超大容量交换能力，单子架支持12.8T/6.4T交叉，充分满足核心节点业务调度需求 全颗粒OTN交换，支持ODU0/1/2/2e/3/4/flex多种颗粒任意交换 ODUk/分组/VC统一交换，促进网络融合，大幅节省CAPEX和OPEX
大容量灰光交叉调度，建网模式灵活 灵活OTN建网模式，支持OTN+WDM合一与独立建设两种模式 10T大容量灰光OTN调度能力，有效屏蔽骨干网络复杂光层环境，构建端到端电层OTN网络，加快业务发放速度，并可启用电层ODUk SNCP与ASON保护恢复能力，提升网络可靠性 100G/40G/10G全颗粒灰光能力，方案完善，建网经验丰富
超大线路带宽，超高集成度 C波段80波100G传送能力，扩展光纤容量到8T。采用业界主流的ePDM-QPSK调制编码方式，先进的RZ编码、软判决和DSP算法实现100Gbit/s超长距传送能力 支持10 Gbit/s、40 Gbit/s和100 Gbit/s混合传输，支持低速率到高速率的平滑升级 单槽位200G容量，可支持2路100G线路端口，单子架可提供高达128个100G端口，有效节省占地，消除子架间交叉连接难题，简化网络规划
优异的架构设计，超高可靠性 基于华为成熟的ASON/GMPLS控制技术和业界，为丰富的商用实践，实现电层ODUk(k=0，1，2，2e，3，4，?ex)级别和光层波长级别的智能保护与恢复，充分抗网络多次故障 提供立体的设备保护：电源设备保护、风扇保护、主控1+1保护、交叉资源池动态保护等
绿色易维，，的运维能力 超强节能技术，通过智能风扇兼π型风道设计、动态精细节能、优异的芯片和系统设计等，提升电源和功耗效率，降低能源消耗 ，的智慧光管系统，任意波长(10G/40G/100G)、任意站点在线OSNR性能监测，支持快速开局，快速故障定位，免除昂贵仪表投资，降低维护成本 先进的带宽资源平台提供可视化，简易化，智能化的运维手段，实现所见即所得，轻松易操作，带宽不足适时预警，实现良好的人机交互 电源采用智能电源池设计，并在网管辅以可视化电源管理，电源输入可按需配置、按需扩容 实现和OptiX OSN8800/6800/3800/1800的无缝对接，统一端到端管理网络
