华为ESM-48100A11 锂电池

暂无价格
  • 产品说明

华为ESM-48100A11 锂电池

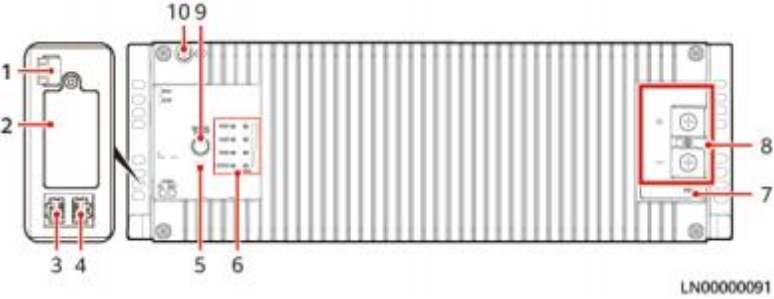

图 2-1 面板与接口





表 2-2 接口说明



序号

丝印

名称

1

DO1

告警输出干接点

DO2

2

/

IoT模组安装空间（预留）

3

COM_ IN

通信接口

4

COM_ OUT

5

/

蜂鸣器

6

RUN

运行指示灯

ALM

告警指示灯





序号

丝印

名称


CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

PWR激活口（外接43.2V~59V的电压可激活 ESM ）

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

10

GND

保护接地





表 2-3 通信接口引脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485+

RS485数据正

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负

3

NC

空引脚

4

RS485+

RS485数据正

5

RS485-

RS485数据负


6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负
