华为ETP48600-C5A6, ETP48600-C5A7 嵌入式电源

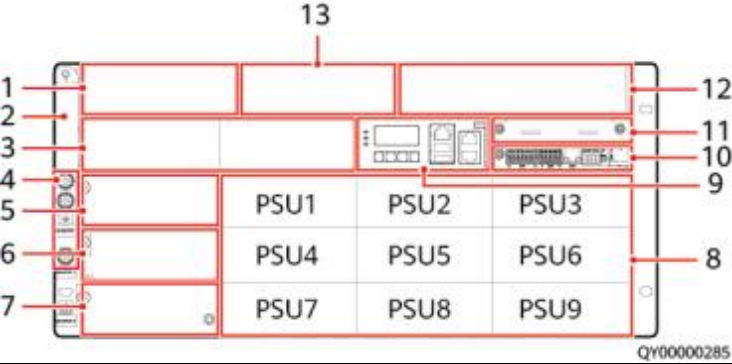

图 2-1 ETP48600-C5A6/ETP48600-C5A7

（ 1 ）LLVD空开安装位置（2）配电指示标签（3）iDCDU100D1安装位置

（4）接地螺钉（5）交流输出模块安装位置（6）交流输入模块1安装位置

（ 7 ）交流输入模块2安装位置（8）整流模块R4850G2/ （9）监控模块SMU02C

R4850G5/R4875G5安装位置和

顺序

（ 10）用户接口模块UIM05B1 （ 11 ）通信扩展模块NIM01C3/ （ 12）电池空开安装位置 CIM02C安装空间

（ 13）BLVD空开安装位置

C口说明

● 整流模块槽位也支持安装iDCDU100D1。

● iDCDU100D1安装在iDCDU100D1安装空间时，每个iDCDU100D1模块最大直流输出总电流为100A。

● iDCDU100D1安装在整流模块安装空间时，每个iDCDU100D1模块最大直流输出总电流为 80A。

表 2-1 系统配置

项目	ETP48600-C5A6	ETP48600-C5A7
交流输入路数	支持两路输入（手动切换，机械互锁），对应的整流模块为PSU1 ～PSU9	支持两路同时输入 ● 交流输入1对应的整流模块为PSU1 ~ PSU6 ● 交流输入2对应的整流模块为PSU7 ~ PSU9
交流输入模块	如表2-2。
交流输出模块	如表2-3。
直流输出支路（支持选配）	配置示意： ● LLVD配电：2×125A/1P ，3×63A/1P ● BLVD配电：2×63A/1P ，2×32A/1P ，2×16A/1P
电池支路	6×125A/1P
防雷	● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs
