华为ESM-48100U2 锂电池

暂无价格
  • 产品说明

华为ESM-48100U2 锂电池

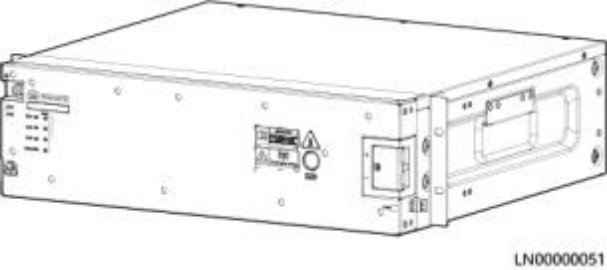

2.2.1 外观

图 2-1 锂电池外观

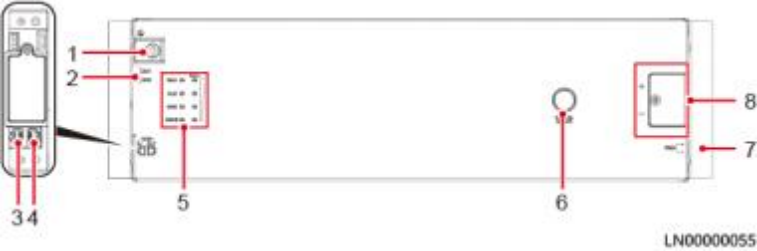

2.2.2 面板与接口

图 2-2 面板与接口



表 2-2 面板接口定义表



序号

丝印

名称

1

GND

保护接地

2

DO1

干接点输出接口

DO2

3

COM_ IN

通信接口

4

COM_ OUT

通信接口

5

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL ON/OFF

手动上下电按钮

7

PWR

PWR激活口

8

+

正极端子

-

负极端子





表 2-3 通信接口引脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485 T+

RS485发送正

●  4线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负


6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负
