华为SMU06C2 站点监控单元

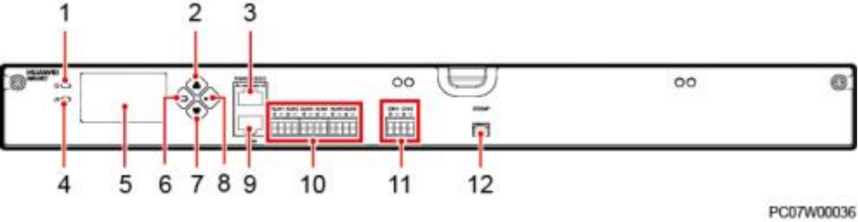

华为SMU06C2 站点监控单元 图2-1 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485/RS232 接口 （4）告警指示灯 （5）液晶显示屏（LCD） （6）按键“返回” （7）按键“下” （8）按键“确认” （9）COM 接口 （10）干接点输出接口 （11）干接点输入接口 （12）电池温度传感器接口

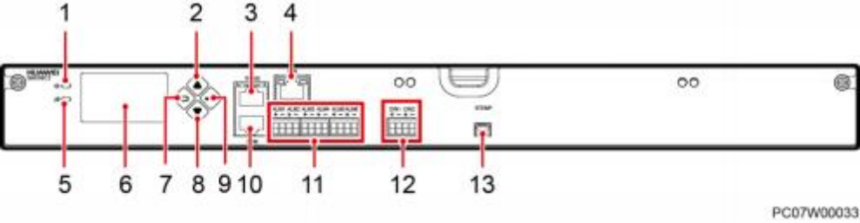

图2-4 面板及接口
（1）运行指示灯 （2）按键“上” （3）RS485 接口 （4）LAN 接口 （5）告警指示灯 （6）液晶显示屏（LCD） （7）按键“返回” （8）按键“下” （9）按键“确认” （10）COM 接口 （11）干接点输出接口 （12）干接点输入接口 （13）电池温度传感器接口
|
