华为SMU06C 站点监控单元
华为SMU06C 站点监控单元 面板 SMU06C 面板如图 2-1所示。
图2-1 SMU06C 面板
（1）运行指示灯 （2）告警指示灯 （3）液晶显示屏 （4）按键
指示灯 SMU06C 面板指示灯说明如表 2-1所示。
表2-1 SMU06C 面板指示灯说明
LCD SMU06C 能够通过 128 x 64 像素黄绿背光液晶显示屏 LCD 实时显示可设置和查看的信 息。可视区域的尺寸为 45.5 mmx 26.3 mm。 接口位置

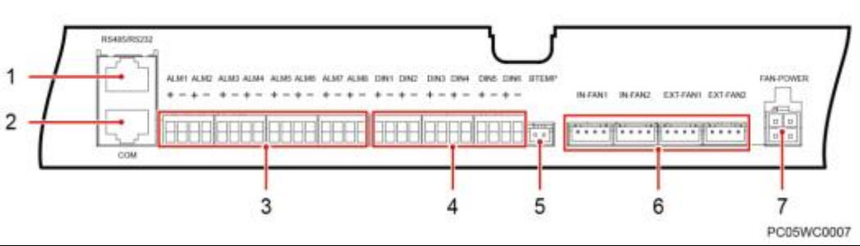

图2-2 插框 SMU06C 接口位置
（1）RS485/RS232 接口 （2）COM 接口 （3）输出干接点接口 （4）输入干接点接口 （5）电池温度传感器接口 （6）风扇控制接口 （7）风扇电源接口
|
