华为SMU02B, SMU02C 站点监控单元

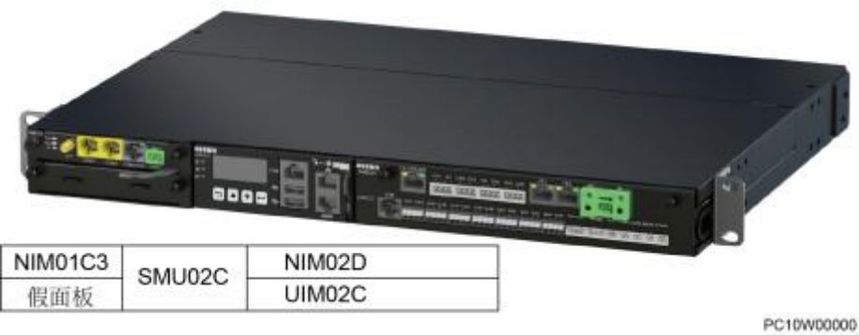

华为SMU02B, SMU02C 站点监控单元 图 2-1 电源系统的典型配置图

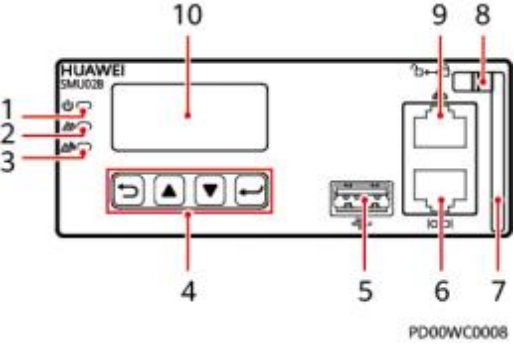

图 3-1 SMU02B 面板

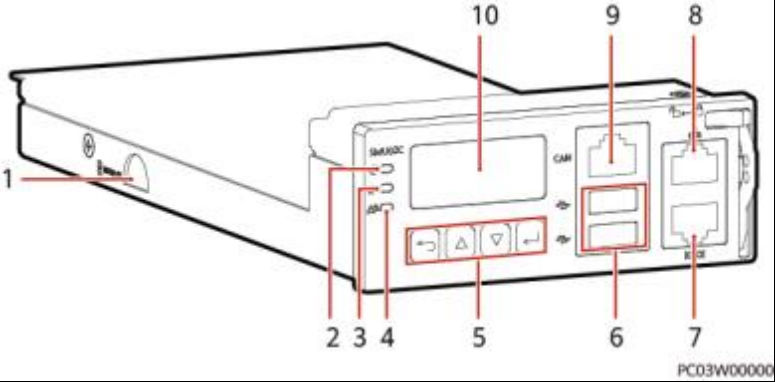

（ 1 ）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯 （4）按键 （5）USB接口（该端口支持安 （6）通信口RS485/RS232 全保护机制） （ 7 ）把手 （8）拨销 （9）通信口FE （ 10）液晶显示屏 图 3-5 SMU02C 外观
（ 1 ）SD卡槽 （2）运行指示灯 （3）次要告警指示灯 （4）重要告警指示灯 （5）按键 （6）USB接口（该端口支持安 全保护机制） （ 7 ）通信口RS485/RS232 （8）通信口FE （9）通信口CAN （ 10）液晶显示屏 |
