华为ETP48200-C5B7, ETP48200-C5B8 嵌入式电源

暂无价格
  • 产品说明

华为ETP48200-C5B7, ETP48200-C5B8 嵌入式电源

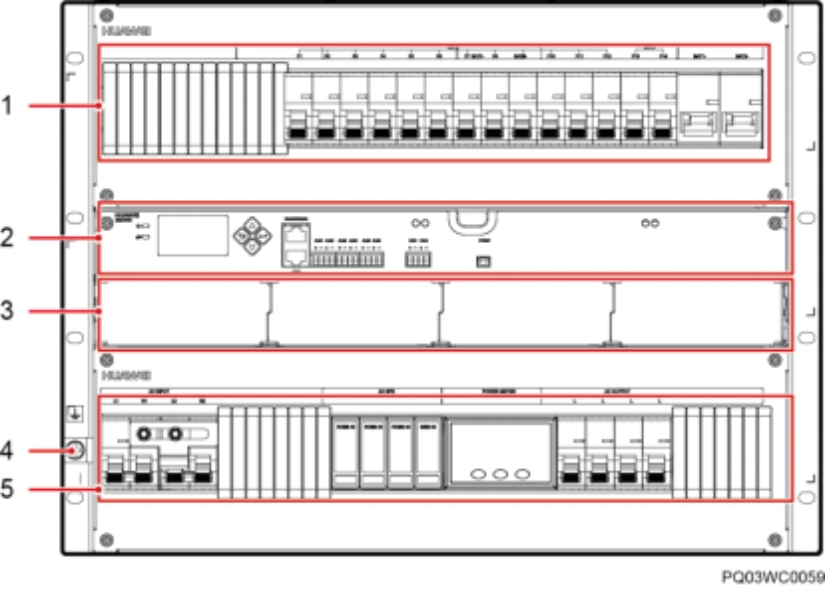

图3-1 ETP48200-C5B7、ETP48200-C5B8 外观介绍



（1）直流配电单元      （2）SMU06C1                    （3）整流模块安装空间

（4）接地螺丝          （5）交流配电单元





L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

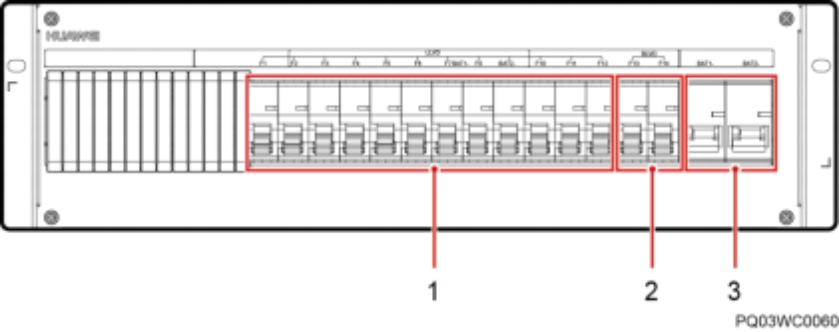

图3-2  直流配电单元



（1）LLVD 空开           （2）BLVD 空开           （3）电池空开

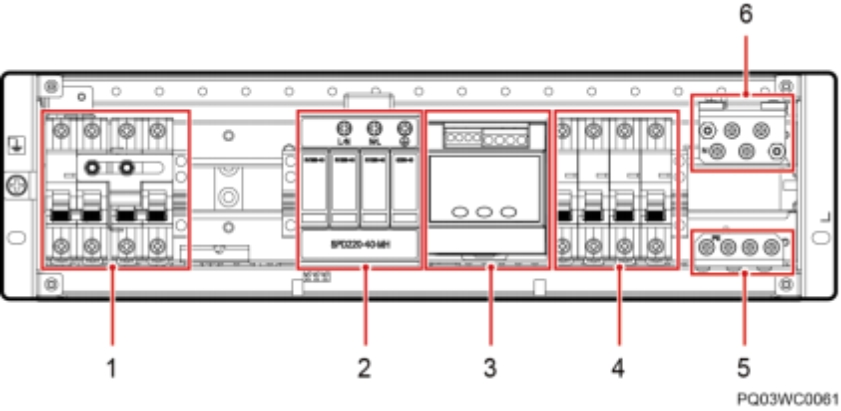

图3-3  交流配电单元（无盖板）



（1）交流输入空开           （2）交流防雷器          （3）智能电表

（4）交流输出空开           （5）PE 排               （6）N 接线排



表3-1  配电规格



项目

ETP48200-C5B7

ETP48200-C5B8

输入制式

两路 220V AC 单相交流输入





项目

ETP48200-C5B7

ETP48200-C5B8

交流配电

l 交流输入空开：2 路 63A/2P （手动切换，机械互锁）

l 交流输出空开：2 路 6A/1P，2 路 10A/1P

l 交流输入空开：2 路

32A/2P（手动切换，机械 互锁）

l 交流输出空开：2 路 6A/1P ，2 路 10A/1P

直流配电

l BLVD 空开：2 路 10A/1P

l LLVD 空开：2 路 63A/1P ，4 路 32A/1P，6 路 25A/1P

l BLVD 空开：2 路 10A/1P

l LLVD 空开：2 路

63A/1P ，2 路 32A/1P ，8 路 25A/1P

电池支路

2 路 125A/1P 空开

2 路 100A/1P 空开
