华为ETP48200-C11A1 嵌入式电源

暂无价格
  • 产品说明

华为ETP48200-C11A1 嵌入式电源

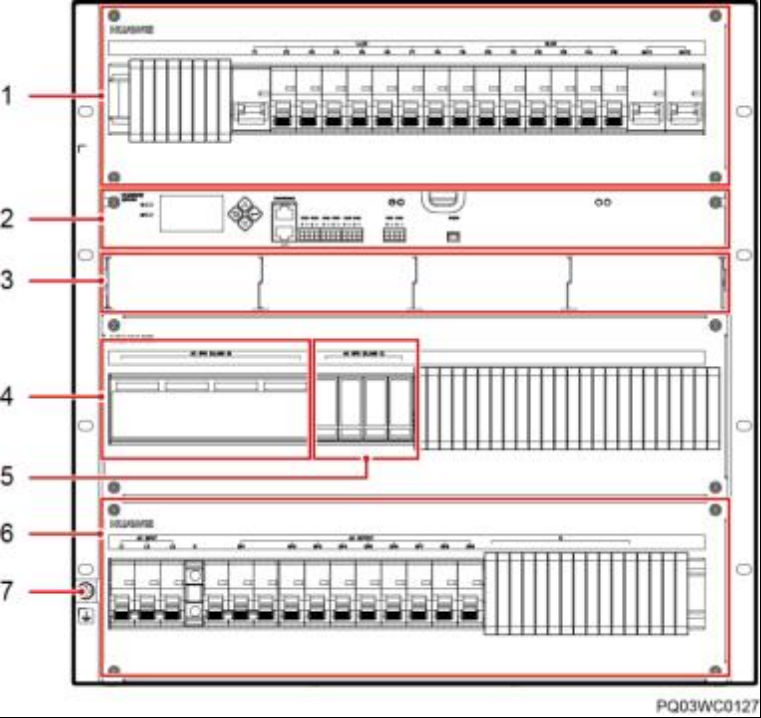

图3-1  ETP48200-C11A1 内部结构图



（1）直流配电单元       （2）SMU06C1                （3）整流模块安装空间

（4）B 级防雷器         （5）C 级防雷器      （6）交流配电单元

（7）接地螺丝

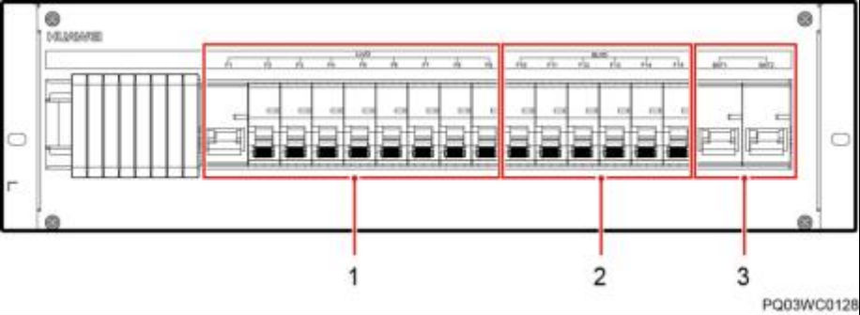

图3-2  ETP48200-C11A1 直流配电单元



（1）LLVD 空开           （2）BLVD 空开           （3）电池空开

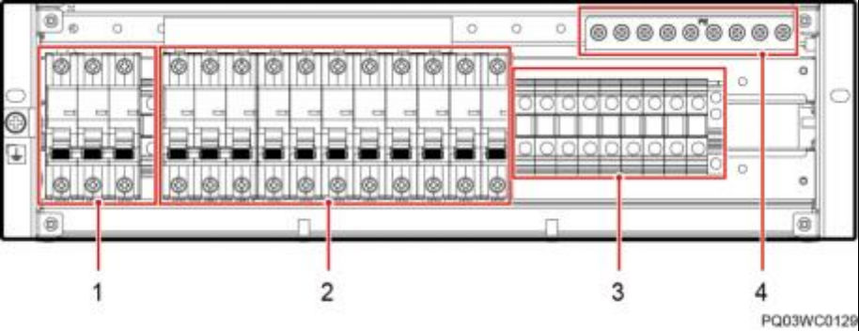

图3-3  ETP48200-C11A1 交流配电单元



（1）交流输入空开和端子    （2）交流输出空开   （3）交流输出 N 接线端子

（4）交流输出 PE 排







表3-1  配电规格



项目

配电规格

输入制式

220/380V AC 三相四线





项目

配电规格

交流配电

l 交流输入空开：1 路 63A/3P

l 交流输出空开：1 路 32A/3P ，4 路 6A/1P ，3 路 16A/1P ，1 路 10A/1P

直流配电

l BLVD 空开：2 路 32A/1P，4 路 16A/1P

l LLVD 空开：1 路 100A/1P ，4 路 63A/1P ，4 路 32/1P

电池支路

2 路 125A/1P 空开
