华为DCDU-80A1 配电单元

暂无价格
  • 产品说明

华为DCDU-80A1 配电单元

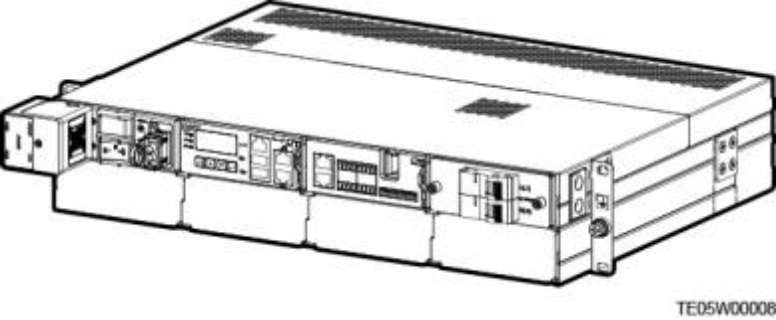

图2-1  外观

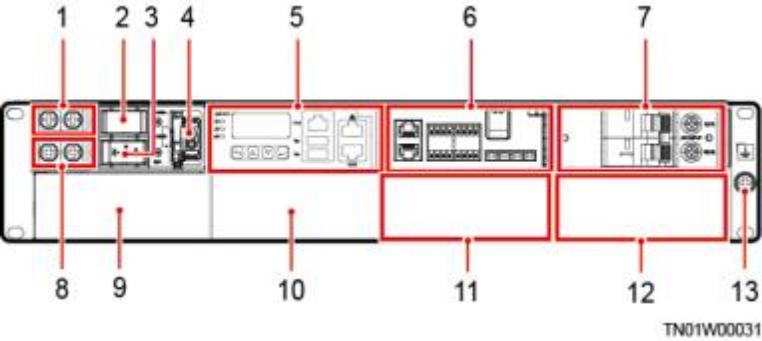

图2-2  内部结构（01073266-001）



（1）-48V 直流输出 1 接线  （2）-48V 直流输出 1 空 （3）电池空开 端子                      开

（4）-48V 直流输出2 接线  （5）监控单元 SMU02C    （6）用户接口模块 UIM05D 端子

（7）交流输入空开及端子   （8）电池接线端子      （9）M48300N1 模块安装槽 位



（10）PSU 安装槽位        （11）PSU/SSU 安装槽   （12）SSU 安装槽位 位

（13）接地螺丝





C口说明

交流防雷器安装在用户接口模块 UIM05D 内部。



表2-1 DCDU-80A1 规格参数



项目

说明

尺寸（高×宽×深）

87.9mm×442mm×330mm

重量

≤10kg（不含模块）

进出线方式

左右进出线，前进线，前出线

维护方式

前操作前维护

安装方式

19 英寸机架安装

直流配电

l 直流输出：1 路 40A/1P 空开，OT 端子 接线；1 路 30A 熔丝，快插端子接线

l 电池分路：1 路 100A/1P 空开，OT 端子 接线

监控

SMU02C

用户接口模块

UIM05D

交流输入

1×32A/2P 空开，支持 220Vac 单相或 110Vac 双火线交流输入

M48300N1 模块

最大可配置 1 个

整流模块

最大可配置 2 个 R4850G2 或 2 个 R4850N6

太阳能模块

最大可配置 2 个
