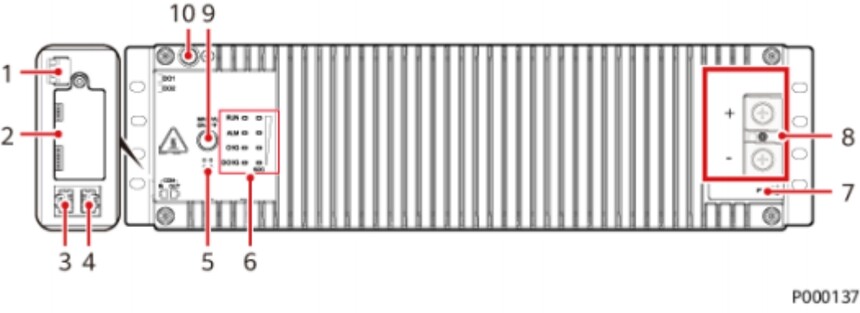

图 2-2 面板与接口

表 2-2 接口说明

序号	丝印	名称
4	COM_ OUT
5	/	蜂鸣器
6	RUN	运行指示灯
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
7	PWR	PWR激活口（外接 43.2V-58V的电压可激活 ESM ）
8	+	ESM功率口
8	-	ESM功率口
9	MANUAL ON/OFF	手动上下电按钮
10	GND	保护接地
注： ● MANUAL ON/OFF（手动上下电按钮）的功能：开机、关机、进维护模式。 ● IoT模组安装空间支持安装4G IoT模组（6P接线端口）；4G IoT模组仅限中国大陆、拉美、南非等非泛欧盟地区使用。 ● IoT模组安装空间不允许安装陀螺仪防盗模块（02314LHW）。

通信接口

表 2-3 通信接口引脚定义

图例	RJ45引脚	信号	含义	描述
	1	RS485+	RS485数据正极	● 2线RS485通信，满足 Modbus协议。 ● 支持的通信波特率为 9600bit/s。
	2	RS485-	RS485数据负极
	3	NC	空引脚
	4	RS485+	RS485数据正极
	5	RS485-	RS485数据负极
	6	NC	空引脚

图例

RJ45引脚

信号

含义

描述

CANH

CAN通信正

● 满足CAN协议。

● 用于监控单元对外的告警接口及并联时的组间数据通信。

CANL

CAN通信负
