华为SMU06C2 站点监控单元

: ~~暂无价格~~

产品说明

华为SMU06C2 站点监控单元

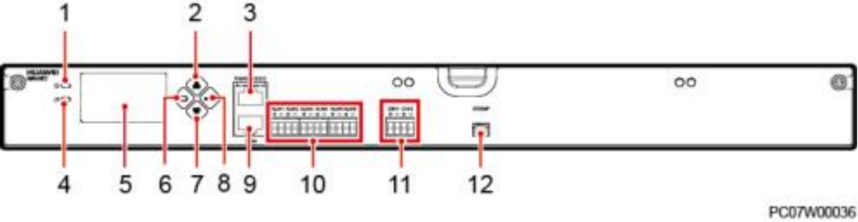

图2-1 面板及接口

（1）运行指示灯（2）按键“上” （3）RS485/RS232 接口

（4）告警指示灯（5）液晶显示屏（LCD）（6）按键“返回”

（7）按键“下” （8）按键“确认” （9）COM 接口

（10）干接点输出接口（11）干接点输入接口（12）电池温度传感器接口

指示灯

表2-1 指示灯说明

名称	颜色	状态	说明
运行指示灯	绿色	常灭	监控模块故障或无直流输入
		慢闪（0.5Hz）	监控模块正常工作，与上位机通信正常
		快闪（4Hz）	监控模块正常工作，与上位机通信不正常

名称	颜色	状态	说明
告警指示灯	红色	常灭	无紧急或重要告警
告警指示灯	红色	常亮	有紧急或重要告警

通信接口

表2-2 通信接口说明

通信口

通信参数

通信协议

用途

COM 接口

波特率：9600bit/s， 19200bit/s

电总协议、

MODBUS 协议

用于连接下级设备，例如：智能空调

RS485/RS232 接口

波特率：9600bit/s，

19200bit/s ，115200bit/s

主从协议、电总协议、MODBUS 协议

用于连接上级设备，例如：

BBU 、PSNU 等带网管的设备

图2-2 通信接口引脚图

表2-3 COM 接口引脚说明

引脚	信号	说明
1	COM_R+	COM 接收数据
2	COM_R-	COM 接收数据
3	NC	-
4	COM_T+	COM 发送数据
5	COM_T-	COM 发送数据
6	GND	信号地

引脚	信号	说明
7	NC	-
8	NC	-

表2-4 RS485/RS232 接口引脚说明

引脚	信号	说明
1	RS485_T+	RS485 发送数据
2	RS485_T-	RS485 发送数据
3	RS232_R	RS232 接收数据
4	RS485_R+	RS485 接收数据
5	RS485_R-	RS485 接收数据
6	GND	信号地
7	RS232_T	RS232 发送数据
8	NC	-
