华为SMU02C 站点监控单元

暂无价格
  • 产品说明

华为SMU02C 站点监控单元

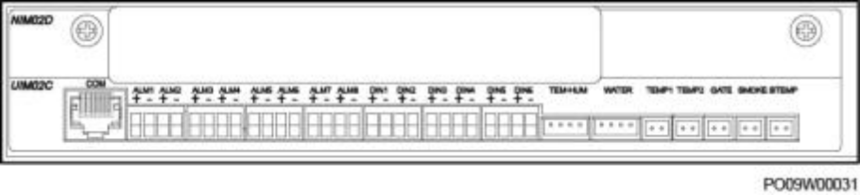

图 3-7 UIM02C 面板





接口说明

表 3-17 UIM02C 接口说明



接口类型

丝印

说明

传感器接口

TEM-HUM

温湿度传感器

WATER

水浸传感器

TEMP1

温度传感器1

TEMP2

温度传感器2

GATE

门磁传感器

SMOKE

烟雾传感器

BTEMP

电池温度传感器

输入干接点接口

说明

输入干接点的信号定义请参 见电源系统用户手册。

DIN1

输入干接点1

DIN2

输入干接点2

DIN3

输入干接点3

DIN4

输入干接点4

DIN5

输入干接点5

DIN6

输入干接点6

输出干接点接口

说明

输出干接点的告警关联请参 见电源系统用户手册。

ALM1

输出干接点1

ALM2

输出干接点2

ALM3

输出干接点3

ALM4

输出干接点4

ALM5

输出干接点5

ALM6

输出干接点6

ALM7

输出干接点7

ALM8

输出干接点8

通信口

COM

RS485接口



通信接口

表 3-18 COM 通信接口说明



通信接口

通信参数

通信协议

用途

COM

波特率：

9600bit/s、

19200bit/s

主从协议、Modbus 协议

用于连接下级设    备，例如：电池巡 检仪、智能空调

说明

COM口支持安全保护机制。





图 3-8 COM 接口引脚图





表 3-19 COM 接口引脚定义



引脚

信号

说明

1

RX+

RS485接收数据

2

RX-

4

TX+

RS485发送数据

5

TX-

6

PGND

地（ PE ）

3 、7 、8

空

-
