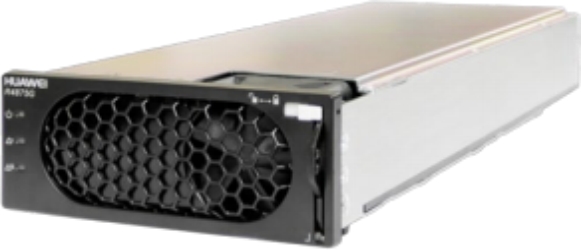

华为R4875G5 整流模块
关键特性
效率 | 峰值效率：97%; ≥96% (230V AC ，30%～80%负载） |
高 ×宽 ×深 | 40.8mm × 105mm ×269mm |
重量 | ≤2.2kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
防护等级 | IP20 |
产品概述
R4875G5是一款高效率、高功率密度的数字化整流 模块，支持85V AC~300V AC输入，53.5V/57V DC 默认输出。具有低噪音、可并联使用等优点以及软 启动等完善的保护功能。采用先进的电源监控技术， 可实现整流模块状态及负载的实时监控以及输出电 压的后台调节功能。
关键特征
l 宽输入电压范围
l 宽工作温度范围
l 低总谐波失真 (THD)
l 全数字化控制
l 支持热插拔功能
l 支持CAN总线通信功能
l 支持LED显示告警
l 支持智能电表
l 支持调压、调流、均流功能
l 满足RoHS要求
l 通过TUV 、CE 、UL认证，获得CB证书
l 支持320V AC离线功能 使用环境
项目 | 指标范围 |
工作温度范围 | -40℃ ~ +75℃ |
存储温度范围 | -40℃ ~ +75℃ |
相对湿度 | 5％ RH～95％RH（无冷凝） |
项目 | 指标范围 |
海拔高度 | ≤5000m（ 2000m～5000m环境下高温 降额，每升高200m，工作温度降低1ºC) |
环境要求 | • 没有导电尘埃和腐蚀性气体、没有爆 炸危险 • 灰尘度、腐蚀性物质、有害生物、霉 菌等指标应符合ETSI EN 300 019-1-3 （ V2.3.2或更高版本）Class 3.1要求 • 模块应用在直通风柜或室外柜时，机 柜至少要满足IP55及以上防护等级 |
电气特性
项目 | 指标 |
输入特性 |
输入电压范围 | 85V AC～300V AC |
频率 | 45Hz～66Hz； 额定值为50Hz/60Hz |
额定输入电流 | <21A |
功率因数 | ≥0.97（50%~100%负载） |
THD | ≤5％（50%~100%负载） |
输出特性 |
输出电压 | 42V DC～58V DC； 额定值为53.5V/57V DC |
输出功率 | 4000W（ 176V AC～300V AC）； 4000W~1608W（ 176V AC～85V AC） |
峰值效率 | 97%±0.2% |
稳压精度 | ≤ ±0.6％*Vo |
纹波和噪声 | ≤200mVp-p（带宽 ≤20MHz） |
动态响应 | l 25%~50% 、50%~75%跳变： -超调：≤ ±5% -恢复时间：<200µs (±0.6%*Vo) l 10%~90%跳变： -超调：≤ ±5% -恢复时间：<1ms (±1%*Vo) |
待机功耗 | ≤5W |
开机启动时间 | 3s ～10s |
输出保持时间 | >10ms |
电话衡重杂音 电压 | ≤2mV |
宽频杂音电压 | ≤50mV (3.4kHz ～150kHz) ≤20mV (0.15MHz～30MHz) |
