产品概述

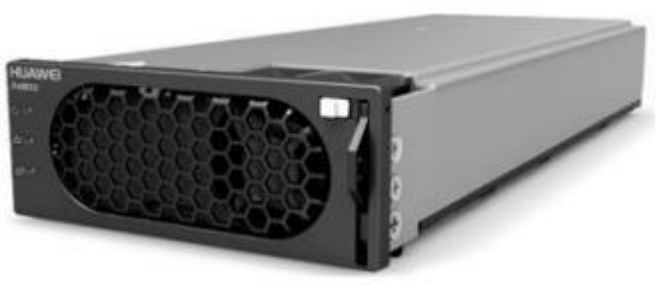

R4850N2是一款高效率、高功率密度的数字化整流模块，实现宽范围电压输入，53.5V DC默认输出。具有软启动功能、完善的保护功能、低噪音、可并联使用等优点。通过电源监控实现整流模块状态、负载的实时监测和输出电压调节功能。

关键特征

• 宽输入电压范围

• 宽工作温度范围

• 低总谐波失真（THD）

• 全数字化控制

• 支持热插拔功能

• 支持智能电表

• 支持CAN总线通信功能

• 支持LED显示告警

• 支持调压、调流、均流功能

• 支持320V AC离线功能

• 满足RoHS要求

• 通过TUV 、CE 、UL 、FCC认证，获得CB证书

使用环境

注 : 3000m～4000m，海拔每升高200m，温度降低1℃。

电气特性

项目	指标
输入特性
工作电压	85V AC~300V AC；
频率	45Hz~66Hz；额定值为50Hz/60Hz
额定输入电流	≤17A
功率因数	≥0.99（50%~100%负载）
THD	≤5％（50%~100%负载）
输出特性
输出电压	42V DC~58V DC；额定值为53.5V DC
线性降功率	3000W（176VAC~300V AC）； 3000W~1250W（176VAC~85V AC）
稳压精度	≤±0.6％Vo
纹波和噪声	≤200mVp-p （带宽≤20MHz）
动态响应	• 25%~50% 、50%~75%跳变： −超调： ≤±5% −恢复时间： ≤200µs (±0.6%Vo） • 10%~90%跳变： −恢复时间1：≤50µs (±5%Vo） −恢复时间2：≤1ms (±1%Vo）
待机功耗	≤5W
开机启动时间	3s～10s
输出保持时间	>10ms
电话衡重杂音电压	≤2mV
宽频杂音电压	≤50mV（3.4kHz～150kHz） ≤20mV（0.15MHz～30MHz）
