产品概述

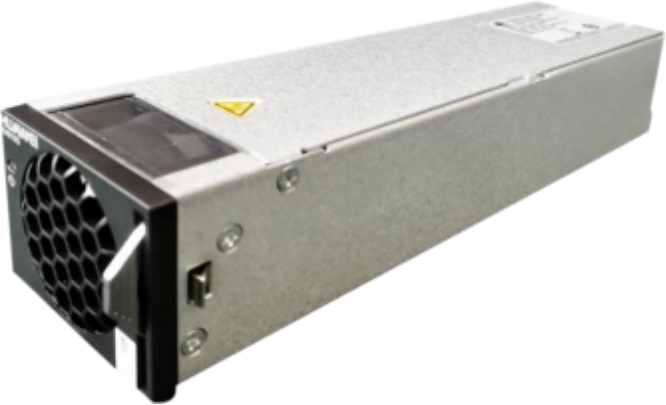

R4815G2是一款高效率、高功率密度的数字化整流模块，支持交流/直流宽范围输入，53.5V DC默认输出。具有输入软启动功能、完善的保护功能、

低噪音、可并联使用等优点。通过电源监控实现整流模块状态、负载的实时监测和输出电压调节功能。

关键特征

• 宽输入电压范围

• 宽工作温度范围

• 功率密度37.7W/inch3

• 低总谐波失真（THD)

• 全数字化控制

• 支持热插拔功能

• 支持智能电表

• 支持CAN总线通信功能

• 支持调压、限流、均流功能

支持320V AC离线功能

• 满足RoHS要求

使用环境

注 : 2000m~5000m，海拔每升高200m，温度降低1℃。

电气特性

项目	指标
工作电压范围	85V AC~300V AC； 85V DC~420V DC
交流输入特性
输入频率	45Hz~66Hz；额定值为50Hz/60Hz
额定输入电流	≤5.3A
功率因数	≥0.98（50%~100%负载）
THD	≤5％（50%~100%负载）
输出特性
输出电压	42V DC~58V DC；额定值为53.5V DC
线性降功率	1000W（176VAC~300V AC） 1000W~420W（176V AC~85V AC）； 1000W（200V DC~420V DC） 1000W~420W（200V DC~85V DC）
稳压精度	≤±0.6％Vo
纹波和噪声	≤200mVp-p （带宽≤20MHz）
动态响应	• 25%~50% 、50%~75%跳变： −超调： ≤±5% −恢复时间： ≤200µs (±0.6%Vo） • 10%~90%跳变： −恢复时间1：≤50µs (±5%Vo） −恢复时间2：≤1ms (±1%Vo）
待机功耗	≤5W
开机启动时间	3s~10s
输出保持时间	>10ms
电话衡重杂音电压	≤2mV
宽频杂音电压	≤50mV（3.4kHz~150kHz） ≤20mV（0.15MHz~30MHz）
