华为TP48200A-HX09A3 通信电源

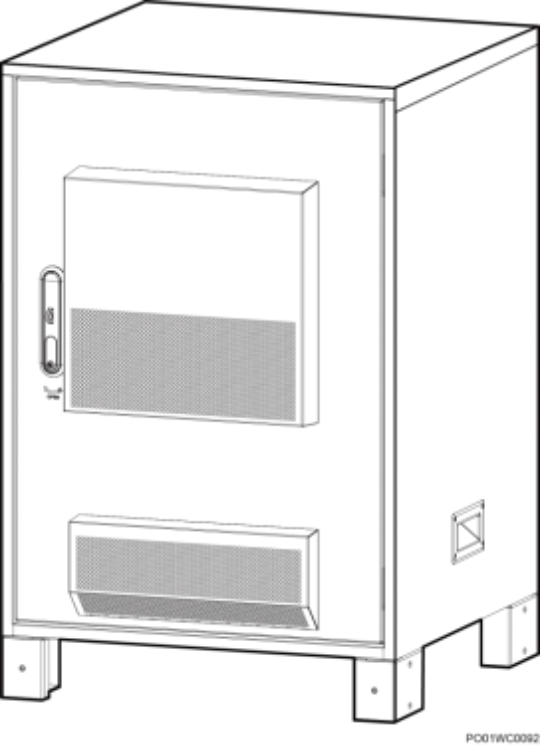

图2-1 TP48200A-HX09A3 和 TP48200A-HX09A4 机柜外观

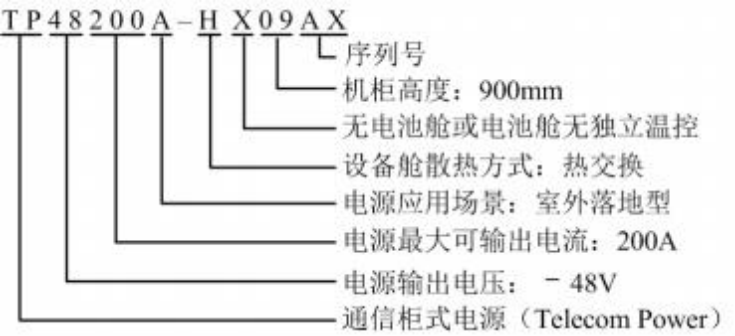

图2-4 TP48200A-HX09A3 和 TP48200A-HX09A4 型号说明

2.3 系统特点 l	交流输入电压范围宽至 85VAC～300VAC
l	完善的电池管理功能
l	完善的交、直流防雷设计
l	网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口
l	支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
l	支持 LCD 界面显示、按键操作
l	支持 WEB 界面操作
l	支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法语、俄语、德语、土耳其语等
l	支持整流模块、监控模块热插拔
l	整流模块功率因数值达 0.99
l	整流模块效率最高达到 96%

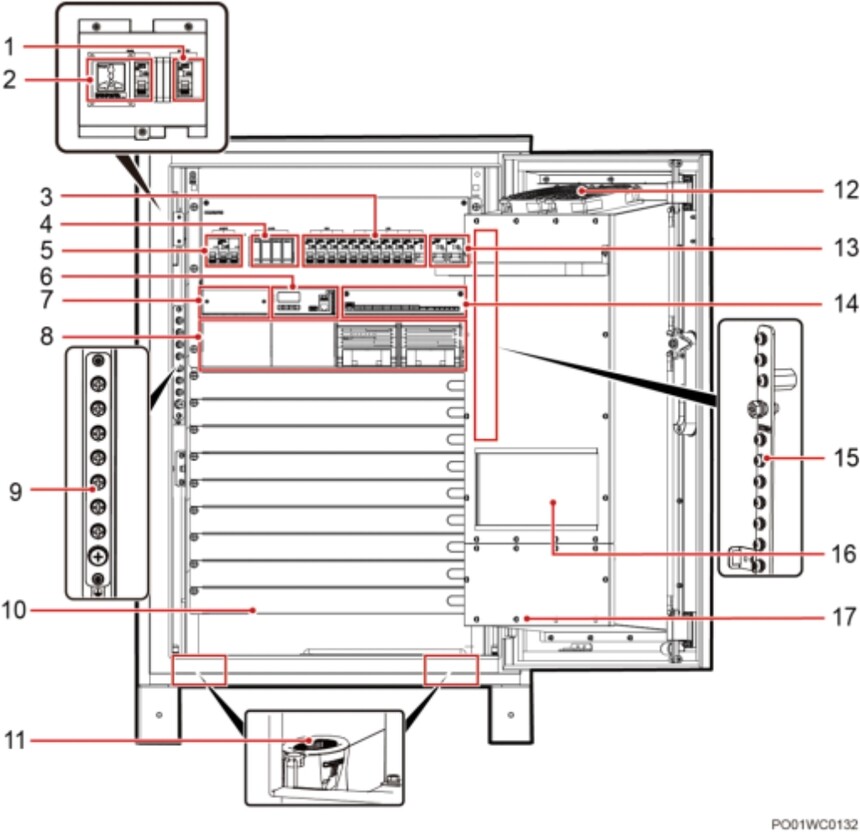

图3-1 TP48200A-HX09A3 内部结构图

（1）交流输出空开和端子（2）万能插座和保护开关（3）直流输出空开

（4）交流防雷器（5）交流输入空开（6）监控模块

（7）电池强制上电开关（8）整流模块安装空间（9）接地排（在盖板后面）

（10）用户设备安装空间（11）走线袋（12）内循环风扇

（13）电池空开（14）用户接口模块（15）RTN+母排

（16）热交换芯（17）外循环风扇（在盖板后面）
