华为PowerCube 1000 ICC710-HA1-C5 室外机柜

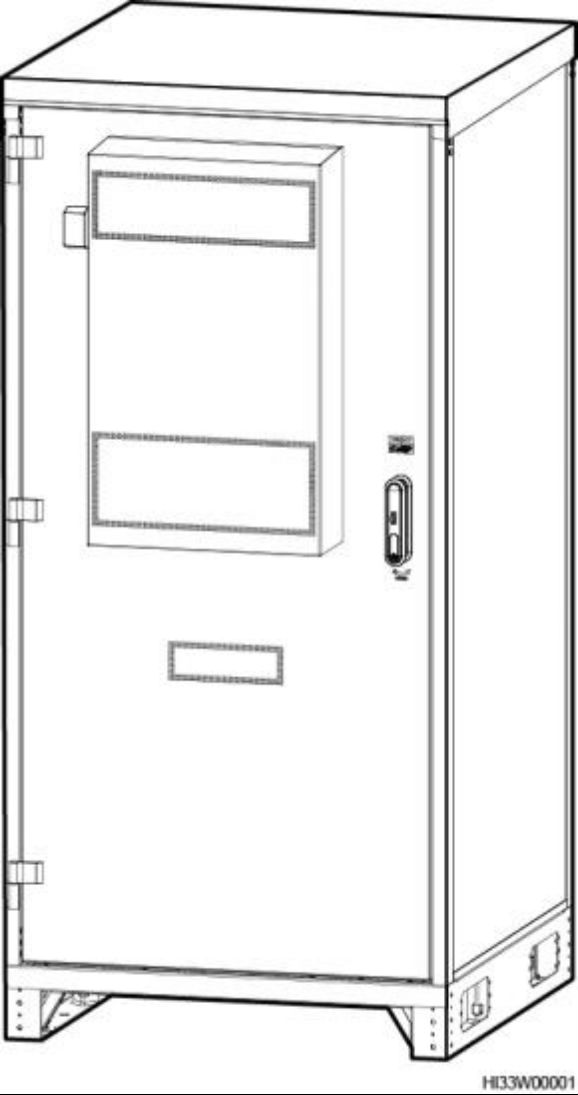

图3-25 ICC710-HA1-C5 的外观

内部结构

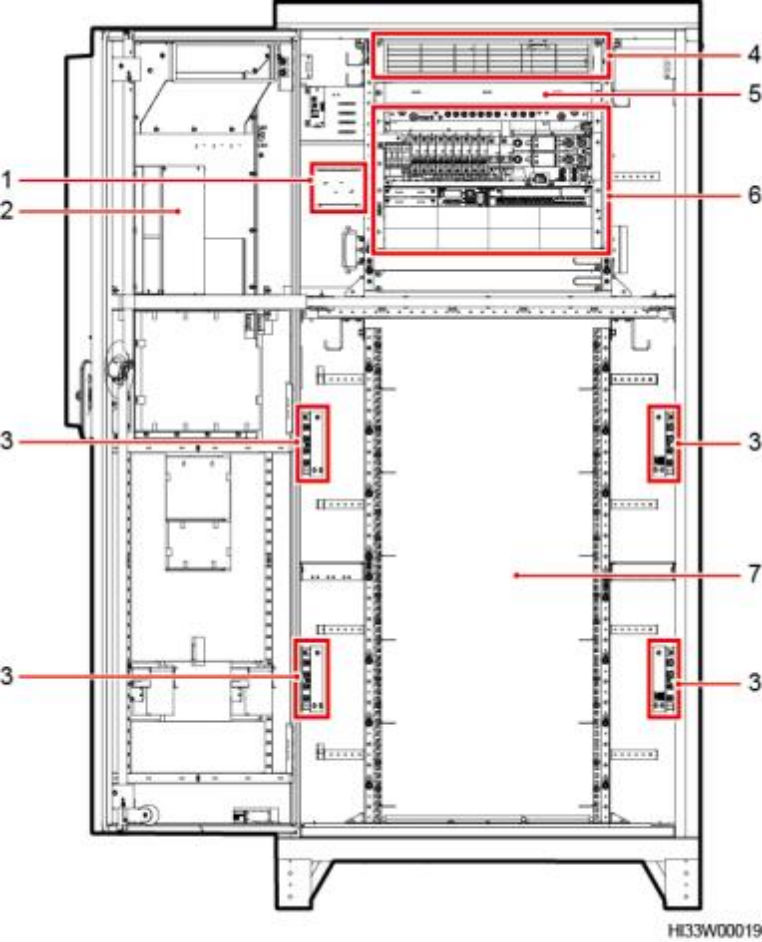

图3-26 ICC710-HA1-C5 的内部结构(正面)

（1）温控供电转接盒（2）热交换（3）电池铜排

（4）风机盒（5）走线面板（6）DCDU-400AN2

（7）电池安装空间

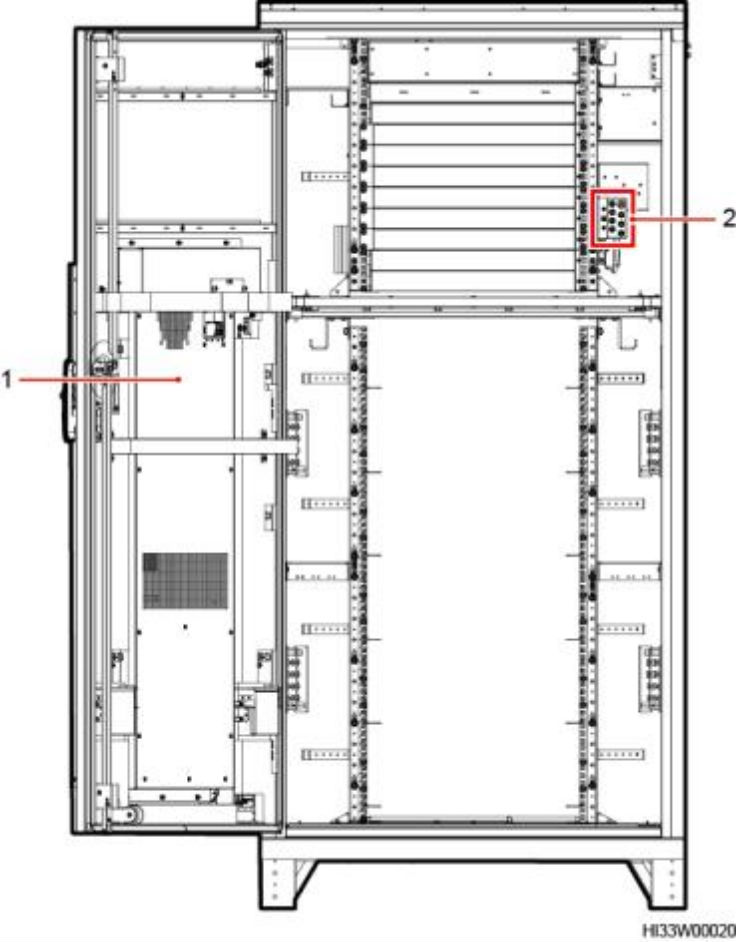

图3-27 ICC710-HA1-C5 的内部结构(背面)

（1）直流空调（2）接地排

技术指标

表3-15 ICC710-HA1-C5 的技术指标

项目

说明

室外机柜

温控：

l 设备舱：热交换，换热能力 150W/K

l 电池舱：直流空调，1100W 制冷量

外形尺寸（高×宽×深）：1925mm×900mm×950mm 底座尺寸（高×宽×深）：150mm×900mm×950mm 重量：300kg

安装方式：落地安装

维护方式：前维护

项目	说明
	走线方式：下进下出
电池安装空间	ESM-4850A1（最大 600Ah）
用户设备安装空间	14U
用户空间支持热耗	300W～350W
工作温度	0℃~+45℃（包含太阳辐射）
运输温度	-40℃~+70℃
存储温度	-40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃)
噪声等级	满足 GR487 要求，噪声声压≤65dB@1.5m（环温 45℃时）
防护等级和工作环境	IP55 ，C 类环境
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求
