华为TP481000T- N20A1 通信电源

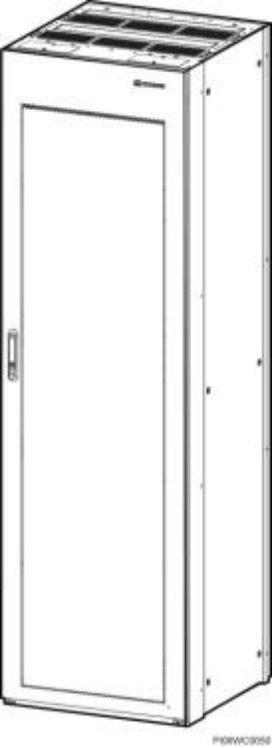

图2-1 机柜外观

TP48300T-N20A1 、TP48600T-N20A1 和 TP481000T-N20A1 的型号说明如下图所示。

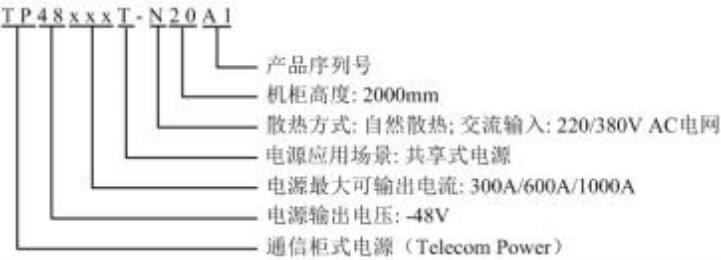

图2-2 型号说明

2.3 系统特点 l	模块电压输入范围宽 85VAC～300VAC
l	完善的电池管理功能
l	网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口
l	支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
l	支持软件远程升级
l	支持 LCD 界面显示、按键操作
l	支持 WEB 界面操作
l	支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语等
l	支持整流模块、监控模块热插拔
l	整流模块功率因数值达 0.99
l	高效整流模块效率高达 96%，标校整流模块效率高达 94%
l	根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资
l	支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量
l	支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调

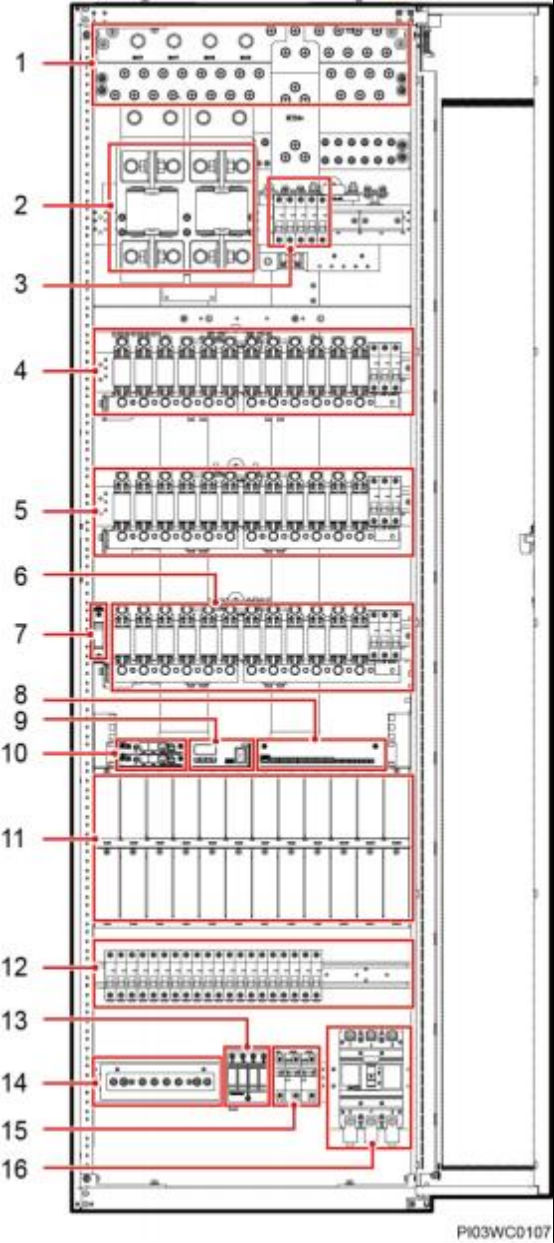

图3-3 TP481000T-N20A1 内部结构

（1）RTN+母排（2）电池熔丝（3）用户 4 的负载空开

（4）用户 3 的负载熔丝和空开（5）用户 2 的负载熔丝和（6）用户 1 的负载熔丝空开和空开

（7）公用直流防雷器（8）用户接口模块（9）监控单元

（10）通信扩展模块安装空间（11）整流模块安装空间（12）整流模块空开

（13）交流防雷器（14）N 接线排（15）交流防雷器空开

（16）交流输入空开
