华为ETP48200-C2B1 嵌入式电源

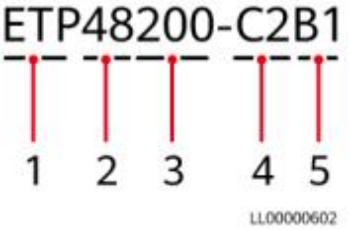

图 2-1 ETP48200-C2B1 型号说明
表 2-1 ETP48200-C2B1 型号说明
序号 | 含义 | 说明 |
1 | 产品大类 | ETP： Embedded Telecom Power，嵌入式电源 |
2 | 输出电压 | 48 ：-48V DC |
3 | 输出最大电流 | 200 ：200A |
4 | 模块类别及插框 高度 | C2：模块类别C，插框高度2U |
5 | 附属型号 | B1 |

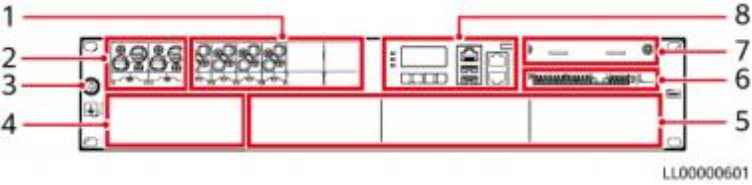

图 2-2 ETP48200-C2B1 内部结构图（正视图）
（ 1 ）负载空开及预留安装空间 （2）电池空开（智能空开） （3）接地螺丝 （智能空开）
（4）交流输入模块安装空间 （5）整流模块安装空间 （6）用户接口模块UIM05D1
（ 7 ）通信扩展模块安装空间 （8）监控模块SMU02C
图 2-3 ETP48200-C2B1 内部结构图（后俯视图）
（ 1 ）RTN+（用于扩展配电） （2）-48V（用于扩展配电）
（3）RTN+出线孔 （4）-48V出线孔
产品配置
表 2-2 ETP48200-C2B1 配置
项目 | 配置 |
交流输入模块 | 可选择： ● AIU03-63D（02312MMH-002，三相） ● AIU02-125B（ 02312MKG-001 ，双火或单相） 注：三相兼容单相场景，通过配置21206487三相短接盒实现。 |
直流输出支路 | LLVD： 出厂默认配置40A/1P×4，预留安装空间 注：支持扩展3路空开（63A）或2路空开（63A以上） 扩配电端子：支持1组35mm2线接入 |
电池支路 | 电池空开：出厂默认配置125A/1P×2 注：支持1路或2路电池空开设置为并机支路使用 |
监控模块 | SMU02C（02312MML-009） |
整流模块 | 可选择： R4875G5（ 02312NFE-002，4kW） R4875G1（ 02313XMA，4kW） |
用户接口模块 | UIM05D1（03029HLQ） |
