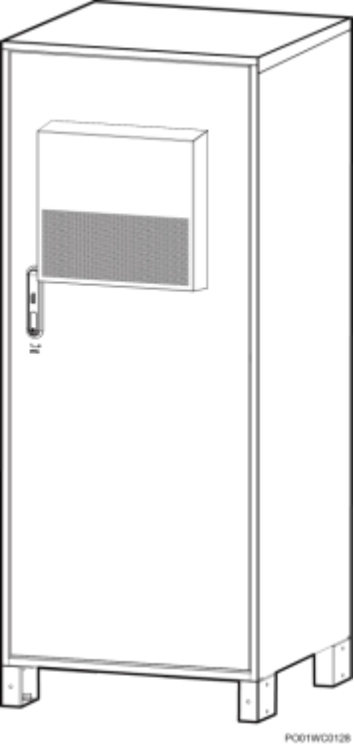

2.3 系统特点 l	交流输入电压范围宽至 85VAC～300VAC
l	完善的电池管理功能
l	完善的交、直流防雷设计
l	网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口
l	支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
l	支持 LCD 界面显示、按键操作
l	支持整流模块热插拔
l	整流模块功率因数值达 0.99

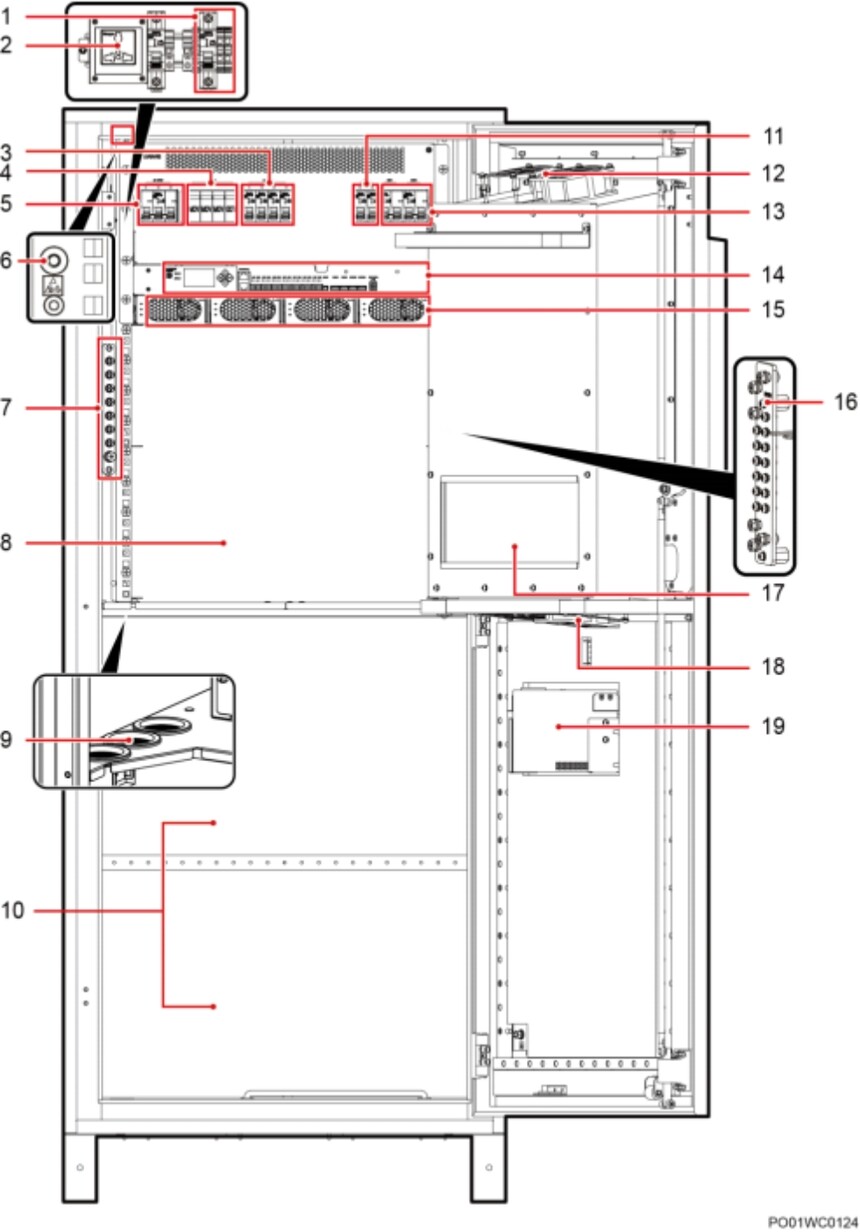

图3-4 TP48200A-HD15A2 内部结构图

（1）交流输出空开及端子（2）维护插座（3）次要负载支路空开

（4）交流防雷器（5）交流输入空开（6）静电环

（7）接地排（8）用户设备安装空间（9）走线孔

（10）电池安装空间（11）重要负载支路空开（12）内循环风扇

（13）电池空开（14）监控单元（15）整流模块

（16）RTN+母排（17）热交换芯（18）外循环风扇

（19）加热器

3.2 配电单元

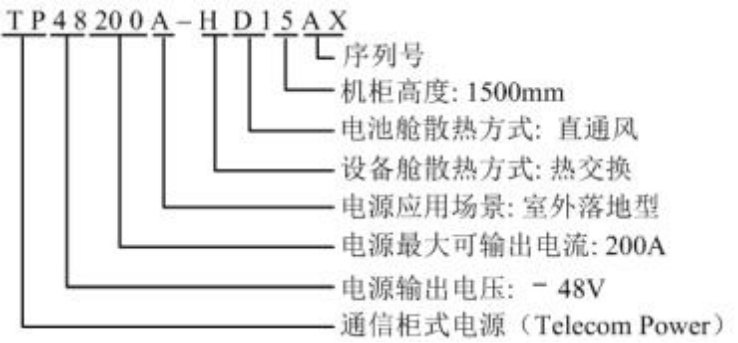

TP48120A-HD15A1 、TP48120A-HD15A2 、TP48200A-HD15A1 、TP48200A-HD15A2 配电规格如表 3-1所示。

表3-1 配电规格

项目	TP48120A- HD15A1	TP48120A- HD15A2	TP48200A- HD15A1	TP48200A- HD15A2
输入制式	220V AC 单相		220/380V AC 三相四线兼容 220V AC 单相
交流输入	交流输入空开：63A/2P×1		交流输入空开：63A/3P×1
交流输出	l 交流输出空开：16A/1P × 1（预留） l 1 路 16A 维护插座	l 交流输出空开：16A/1P × 1（用于加热盒） l 1 路 16A 维护插座	l 交流输出空开：16A/1P × 1（预留） l 1 路 16A 维护插座	l 交流输出空开：16A/1P × 1（用于加热盒） l 1 路 16A 维护插座
电池支路	电池支路空开：63A/1P×2		电池支路空开：63A/2P×2
直流输出	l 重要负载支路空开（BLVD）：16A/1P×2 l 次要负载支路空开（LLVD）：63A/1P×2 ，32A/1P×2
防雷器	l 交流防雷器：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20us l 直流防雷器：差模 10kA/共模 20kA ，8/20us
