华为TP48600B-N16C1 通信电源

华为TP48600B-N16C1  通信电源

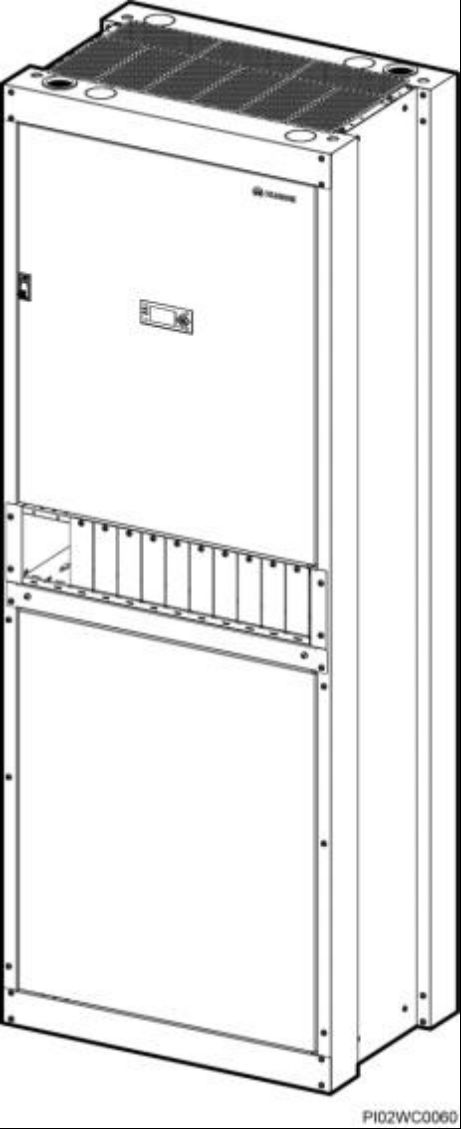

图2-1  TP48300B-N16C1 和 TP48600B-N16C1 的机柜外观

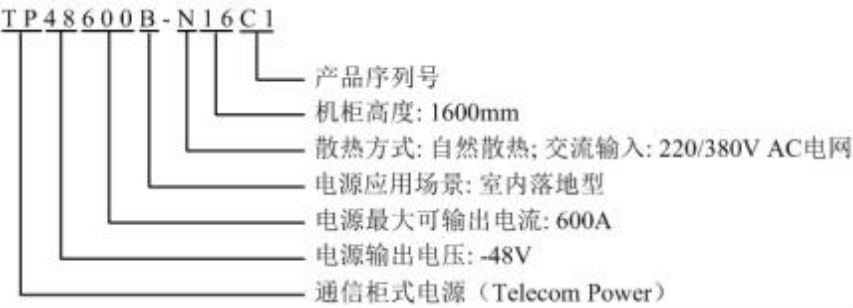

图2-3  TP48600B-N16C1 的型号说明

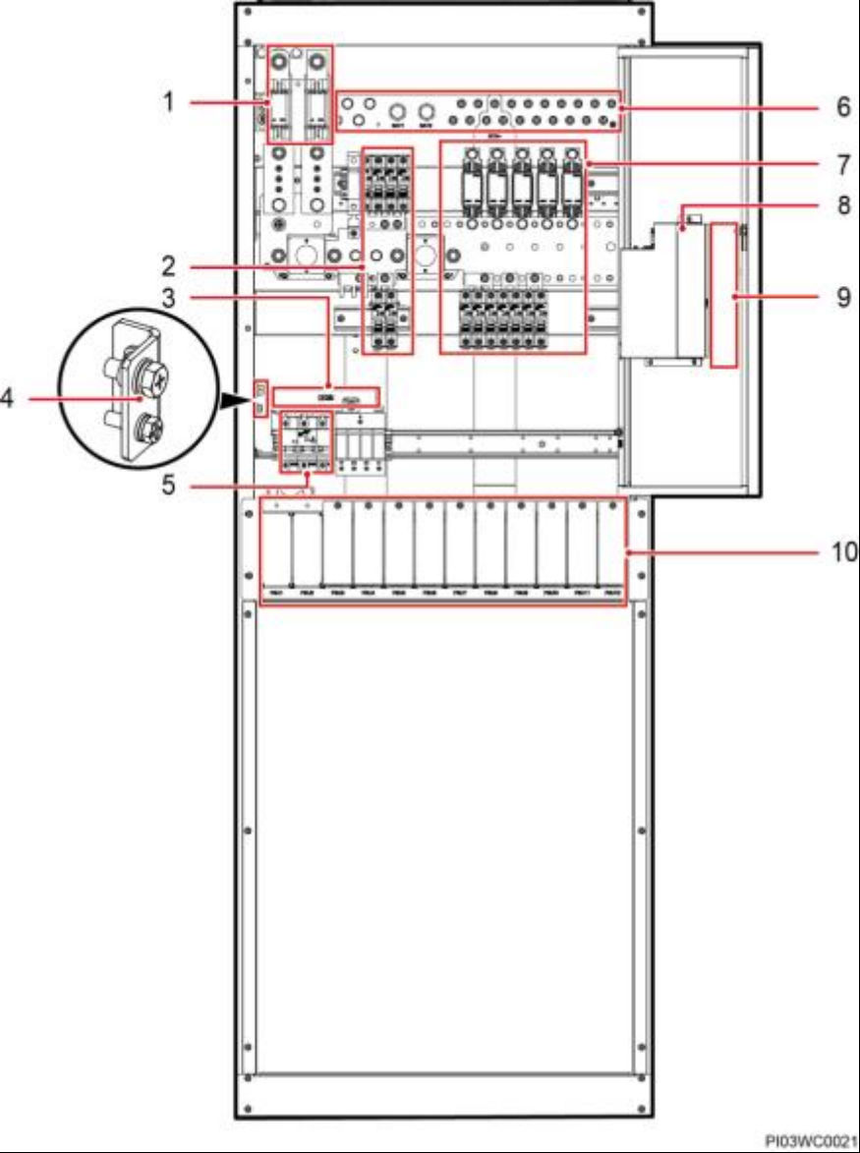

图3-3  TP48600B-N16C1 内部结构（配置一）

（1）电池熔丝                （2）重要负载下电支路空 （3）N 接线排 开

（4）机柜接地排              （5）交流输入空开       （6）RTN+母排

（7）次要负载下电支路空开或  （8）监控单元 SMU06C1    （9）SNMP 模块安装空 熔丝                                                  间

（10）整流模块安装空间

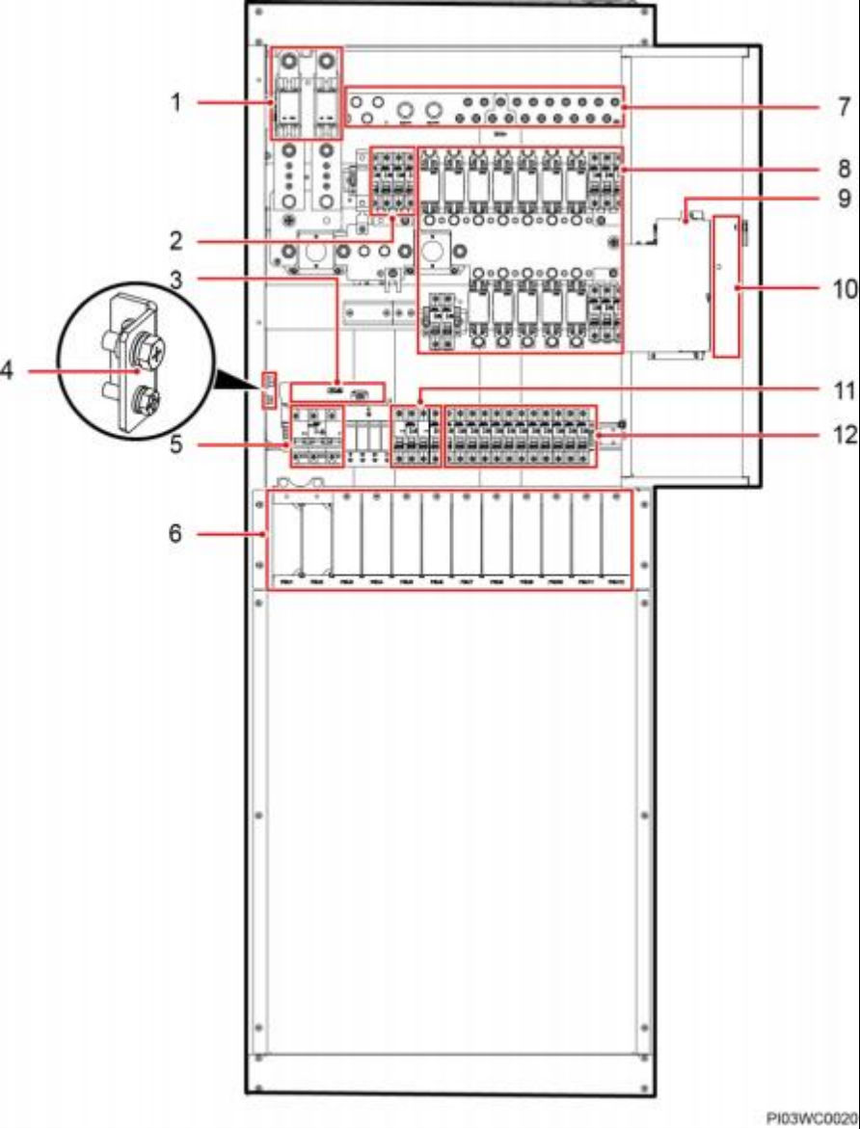

图3-4  TP48600B-N16C1 内部结构（配置二）

（1）电池熔丝          （2）重要负载下电支路空开    （3）N 接线排

（4）机柜接地排        （5）交流输入空开             （6）整流模块安装空间

（7）RTN+母排         （8）次要负载下电支路空开或   （9）监控单元 熔丝                          SMU06C1

（10）SNMP 模块安装空 （11）交流输出空开           （12）整流模块输入空 间                                                   开
