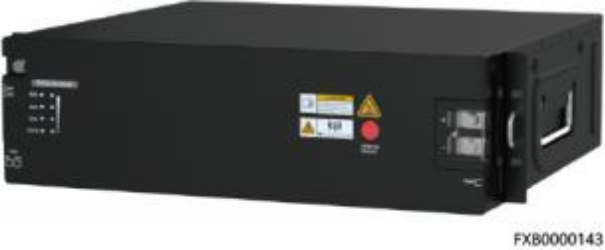

华为ESM-48100A8 锂电池

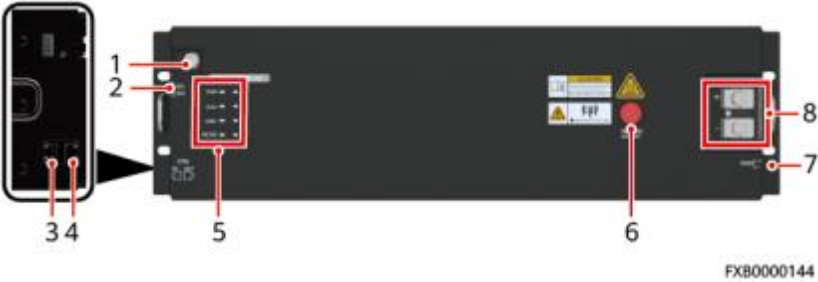

1

GND

保护接地

M6螺丝

2

DO1

ESM干接点输出

告警输出干接点，可配置（默认断开告 警），具体描述参考表2-4。

DO2

3

COM_  IN

通信接口

1.  用于上报信息和通信级联。

2.  采用RJ45端子，具体参考表2-3。

4

COM_ OUT

通信接口

5

RUN

运行指示灯

示意图参考图2-4。

详细功能及作用参考表2-5。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL

ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按钮，具 体功能参考2.4 激活与开机。

7

PWR

ESMU外部供电接口

PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.4 激活与开机。

8

+

ESM正极端子

ESM的正极、负极接口。采用M6螺丝固  定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。

-

ESM负极端子

1

RS485+

RS485数据正极

●  2线RS485通

信，满足

Modbus协议和 电总协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485 -

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485 -

RS485数据负极

6

NC

空引脚

7

CANH

CAN通信正

用于监控单元对外 的告警接口及并联 时的组间数据通    信。

8

CANL

CAN通信负

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，直通短路故障，直通断路故障，电芯 故障，反接保护，模块内部温度保护，电芯温度采样异    常，放电过流锁死告警，被盗告警，充电低温保护，充电 高温保护，充电过流保护，放电低温保护，放电高温保    护，放电过流保护，序列号冲突

可配置（默 认断开告    警）

DO2

重载预警、过放 保护

当ESM出现以下告警时，干接点会输出告警信号：

电池组放电欠压保护，单电芯放电欠压保护，电池组放电 欠压告警，电芯放电欠压告警，放电过流预警
