华为TP482000B 机房电源 TP482000B-L20B5

l

-         50A 模块输入电压工作范围：85VAC～300VAC（相电压，176VAC 以下降 额输出）

-         100A 模块输入电压工作范围：260VAC～530VAC（线电压，304VAC 以下 降额输出）

完善的蓄电池管理

可对铅酸、富液等蓄电池进行有效管理，延长蓄电池寿命。

l

高密度

-         50A 整流模块密度高达 42.7W/inch3

-         100A 整流模块密度高达 25.4W/inch3

-         TP482000B 单柜容量可达 120kW，最大支持并机到 600kW

-         TP481200B 单柜容量可达 72kW，最大支持并机到 360kW

l

高效率

整流模块效率高达 96%，功率因数值达 0.99。

l

自主均流

整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动

l

均流，均流不平衡度小于±5%。

智能休眠

系统电源可根据负载功率大小等条件，自动休眠整流模块，节能减排、提高可靠 性。

l

实时监控

监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。

l

灵活接入网管

可通过 SNMP、HTTPS 、电总等多种协议，与动环网管、NetEco 网管或其他各种 网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态，

及时处理故障告警，无需人员值守。

l

易操作

本地 LCD 显示，并提供 5 个按键操作，支持快速查看系统信息。

l

故障隔离

整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工

l

作。

易维护

l

整流模块支持热插拔，简化安装操作，减少维护的时间，节省 OPEX。 高防护

-         内置直流防雷保护单元，防雷规格为差模 10kA/共模 20kA ，8/20us

-         内置交流防雷保护单元，防雷规格为 20kA 标称雷击放电电流，40kA 最大雷 击放电电流，8/20us

-         整流模块内置 5kA 防护能力、6kV 防护能力

-         信号端口满足对地差模 0.5kV/共模 1kV 要求

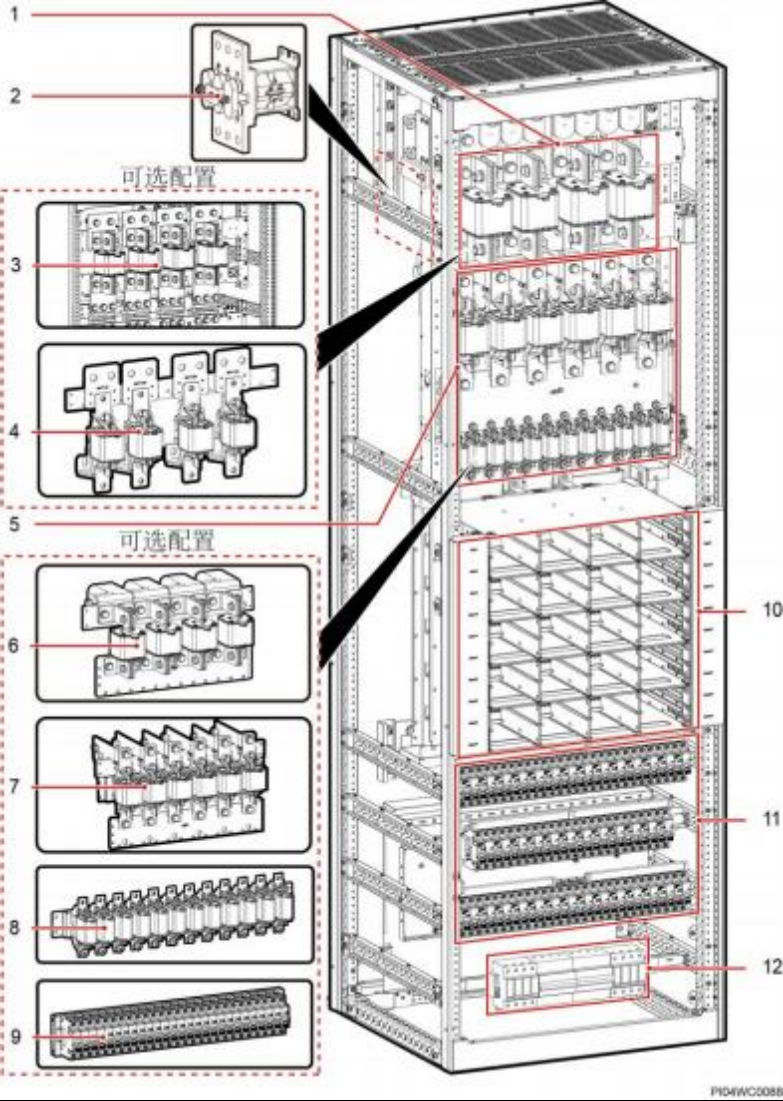

1

电池熔丝

单层：（NT4×2）×2 路

典型配置

2

接触器

3000A

可选配置

3

电池熔丝

单层：NT4×4 路

可选配置

4

电池熔丝

单层：NT3×4 路

可选配置

5

负载熔丝

l 单层：NT3×6 路

l 单层：NT00×12 路

典型配置

6

负载熔丝

单层：NT4×4 路

可选配置 说明

7

负载熔丝

单层：NT3×6 路

单层：NT2×6 路

负载支路只能配置 1 层 NT4 熔丝，或者最多可 以配置 2 层 NT3/2/1/00  熔丝或空开。

单层：NT1×6 路

8

负载熔丝

单层：NT00×12 路

9

负载空开

单层：63A 空开×27 路

单层：125A 空开×18 路

10

整流模块

50A 模块×40PCS

典型配置

11

整流模块输入空开

32A/2P 空开×40 路

典型配置

12

交流防雷器和交流防 雷空开

l 防雷器：20kA/40kA×2 路

l 防雷空开：32A/4P×2 路

典型配置
