ETP48600-C5A6, ETP48600-C5A7 嵌入式电源

暂无价格
  • 产品说明

ETP48600-C5A6, ETP48600-C5A7 嵌入式电源

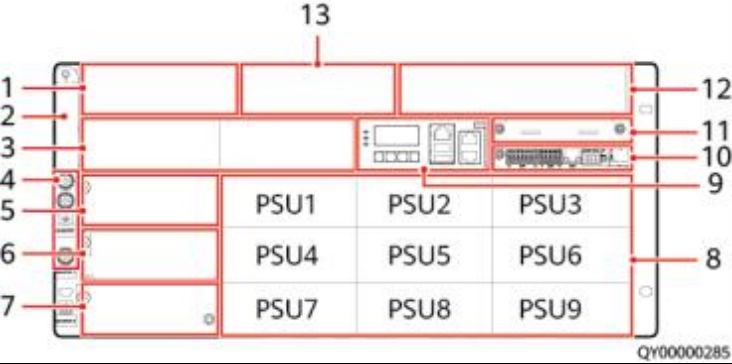

图 2-1 ETP48600-C5A6/ETP48600-C5A7



（ 1 ）LLVD空开安装位置           （2）配电指示标签                    （3）iDCDU100D1安装位置

（4）接地螺钉                          （5）交流输出模块安装位置      （6）交流输入模块1安装位置

（ 7 ）交流输入模块2安装位置    （8）整流模块R4850G2/                 （9）监控模块SMU02C

R4850G5/R4875G5安装位置和

顺序

（ 10）用户接口模块UIM05B1     （ 11 ）通信扩展模块NIM01C3/    （ 12）电池空开安装位置 CIM02C安装空间

（ 13）BLVD空开安装位置



C口 说明

●   整流模块槽位也支持安装iDCDU100D1。

●   iDCDU100D1安装在iDCDU100D1安装空间时，每个iDCDU100D1模块最大直流输出总电流 为100A。

●   iDCDU100D1安装在整流模块安装空间时，每个iDCDU100D1模块最大直流输出总电流为 80A。



表 2-1 系统配置



项目

ETP48600-C5A6

ETP48600-C5A7

交流输入路 数

支持两路输入（手动切换，机械互锁）， 对应的整流模块为PSU1 ～PSU9

支持两路同时输入

●  交流输入1对应的整流模块为PSU1 ~ PSU6

●  交流输入2对应的整流模块为PSU7 ~ PSU9

交流输入模 块

如表2-2。

交流输出模 块

如表2-3。

直流输出支

路（支持选 配）

配置示意：

●   LLVD配电：2×125A/1P ，3×63A/1P

●   BLVD配电：2×63A/1P ，2×32A/1P ，2×16A/1P

电池支路

6×125A/1P

防雷

●  交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次

●  直流防雷：差模10kA，共模20kA ，8/20µs
