华为嵌入式电源ETP4830-A1

华为嵌入式电源ETP4830-A1

图2-1 交直流配电插框

特性

l 前进线，前出线。

l 具有易维护和操作特性。

l 支持带部件运输，方便搬运。

2.2 整流模块

外观

整流模块将输入的 AC 转换成稳定的-48V DC。

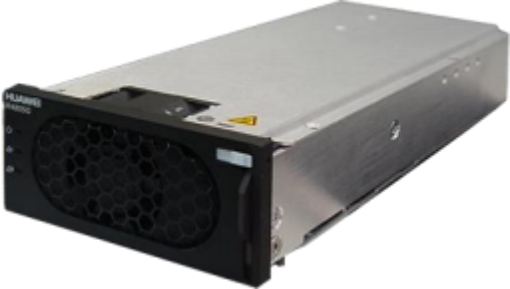

图2-2 整流模块外观如图 2-2所示。

面板说明

整流模块面板包含电源指示灯、告警指示灯和故障指示灯。整流模块面板如图 2-3所示。指示灯说明如表 2-1所示。

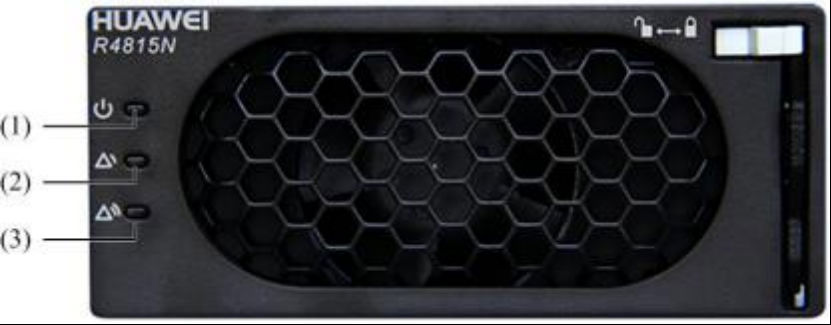

图2-3 面板示意图

(1) 电源指示灯 (2) 告警指示灯 (3) 故障指示灯

表2-1 整流模块指示灯说明

指示灯	颜色	状态	状态说明	处理建议
电源指示灯	绿色	常亮	整流模块有交流输入	正常状态，无需处理
		常灭	无交流输入	检查交流输入是否正常；如交流输入正常，更换整流模块
		常灭	整流模块内部损坏	更换整流模块
		0.5Hz 闪烁	人工查询状态	正常状态，无需处理
		4Hz 闪烁	整流模块处于应用程序加载状态	加载完毕自动恢复，无需处理
告警指示灯	黄色	常灭	整流模块无保护告警	正常状态，无需处理
		常亮	环境温度过高引发的整流模块限功率预告警；环境温度过高或过低保护关机告警	检查整流模块通风口有无堵塞和环境温度是否正常
			交流输入过欠压保护	检查电网电压
			整流模块休眠关机	正常状态，无需处理
		0.5Hz 闪烁	整流模块与外部通讯中断	更换整流模块或监控模块
故障指示灯	红色	常灭	整流模块无故障	正常状态，无需处理
		常亮	输出过压锁死	拔出整流模块，等待 1 分钟以上再插入
		常亮	整流模块内部故障引起的无输出	更换整流模块
