华为TP48600B-N20B1 通信电源

暂无价格
  • 产品说明

华为TP48600B-N20B1 通信电源

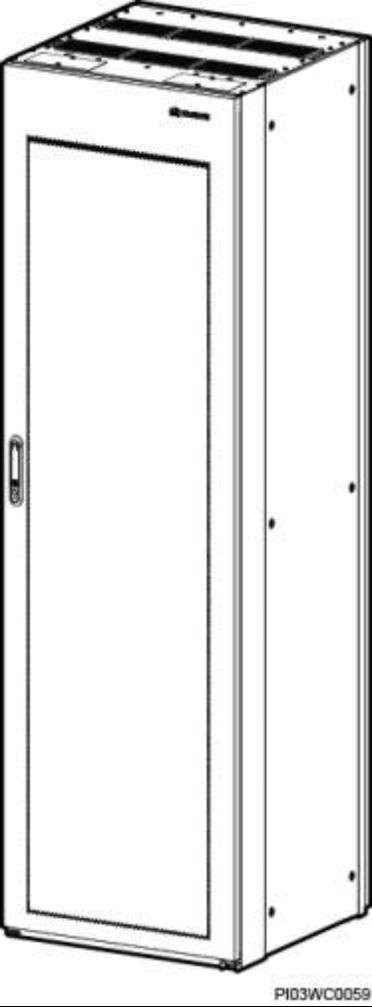

图2-1  机柜外观











2.2 系统特点

l





交流输入电压范围宽至 85VAC～300VAC

l

完善的电池管理功能

l

完善的交、直流防雷设计

l

网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口

l

支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守

l

支持 LCD 界面显示、按键操作

l

支持 WEB 界面操作

l

支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法 语、俄语等

l

支持整流模块、监控模块热插拔



l  整流模块功率因数值达 0.99

l  高效整流模块效率最高达到 96%，标效整流模块效率最高达到 94%





2.3 系统配置

表2-1  系统配置



项目

系统配置

配电单元

l 交流配电：交流输入空开

l 直流配电：重要负载支路空开（BLVD），次要负载支路空开 及熔丝（LLVD），电池熔丝

交流输入制式

220/380V AC 三相四线兼容 220V AC 三相三线

监控单元

SMU02B

用户接口模块

UIM02C

整流模块

最大可配置 12 个 R4850G2 或 R4850N2 整流模块

通信扩展模块

最大可配置 2 个 NIM01C

电池

柜内支持安装 3 组 150AH 蓄电池

交流防雷器

标称雷击放电电流 20kA，最大雷击放电电流 40kA ，8/20µs

直流防雷板

差模 10kA，共模 20kA ，8/20µs

传感器

电池温度传感器 1 路（必配）















3 部件介绍

3.1 内部结构

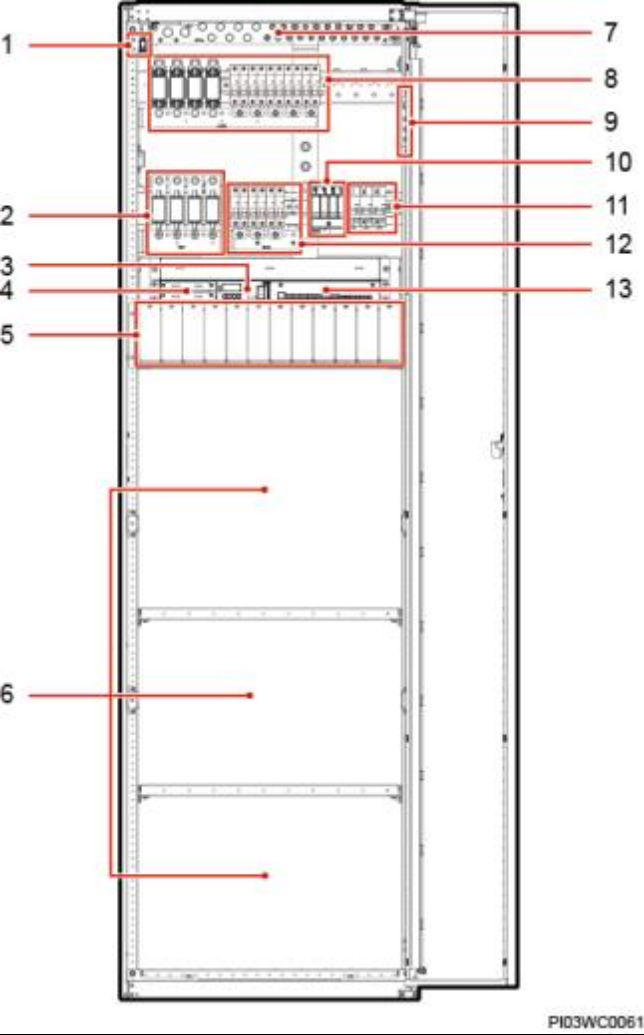

图3-1  机柜内部结构



（1）电池强制上电开关 （2）电池熔丝               （3）监控单元



（4）通信扩展模块安装 （5）整流模块安装空间       （6）电池安装空间 空间

（7）RTN+母排        （8）次要负载空开和熔丝     （9）接地排

（LLVD）

（10）交流防雷器      （11）交流输入空开及端子    （12）重要负载空开 （BLVD）

（13）用户接口模块
