华为TP48300B-N16C1通信电源

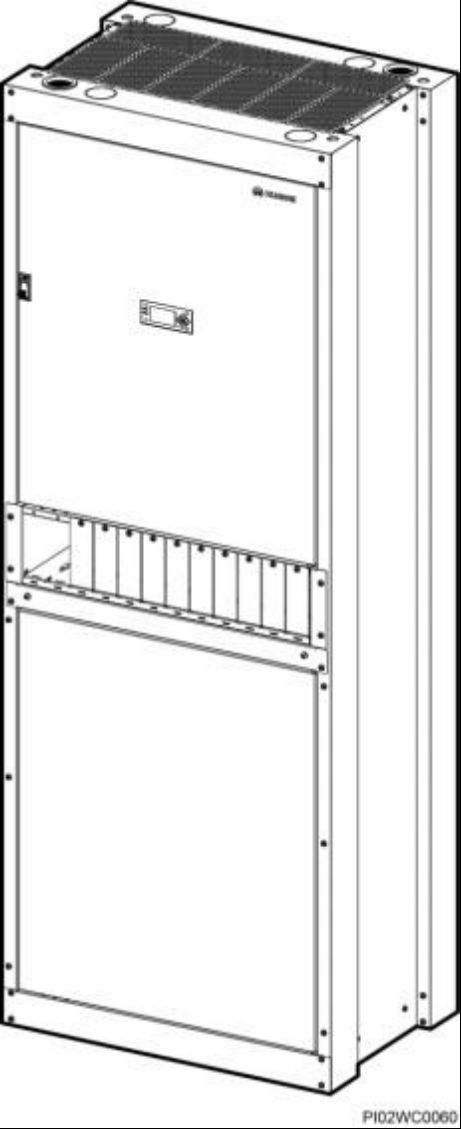

图2-1 TP48300B-N16C1 和 TP48600B-N16C1 的机柜外观

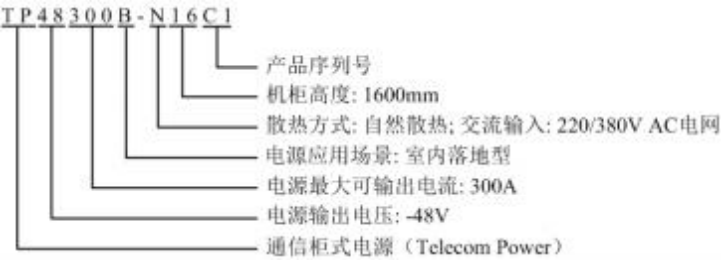

图2-2 TP48300B-N16C1 的型号说明

2.3 系统特点 l	电压范围宽至 85VAC～300VAC
l	完善的电池管理功能
l	完善的交、直流防雷设计
l	提供一路 RS485/RS232 接口
l	支持华为网管协议和电总协议，可与华为 NetEco 网管（V300R006C10 以上版本）、M2000 网管（V200R014C00 以上版本）或第三方网管通信，组网灵活，可实现远程管理，无人值守
l	支持 LCD 界面中英文显示、按键操作
l	支持整流模块热插拔和高效、标效整流模块混插
l	整流模块功率因数值达 0.99
l	高效整流模块效率最高达到 96%，标效整流模块效率最高达到 93%

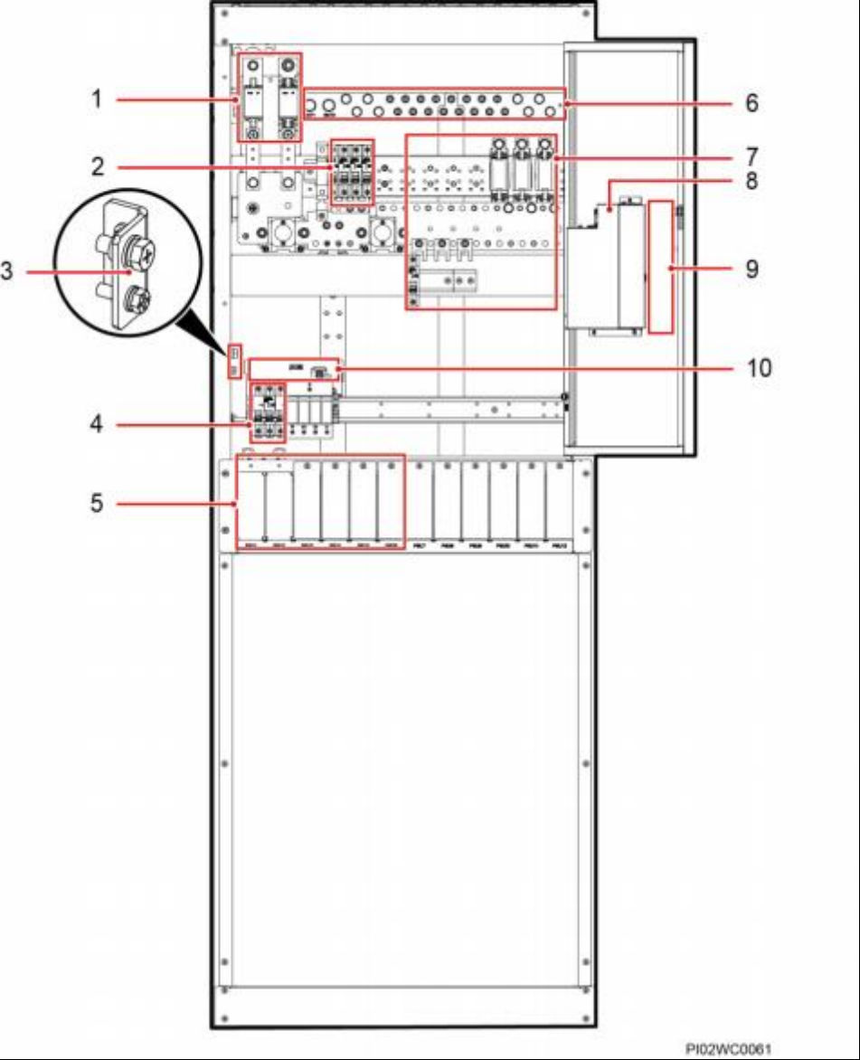

图3-1 TP48300B-N16C1 内部结构（配置一）

（1）电池熔丝（2）重要负载下电支路空（3）机柜接地排开

（4）交流输入空开（5）整流模块安装空间（6）RTN+母排

（7）次要负载下电支路空开或（8）监控单元 SMU06C1 （9）SNMP 模块安装空熔丝间

（10）N 接线排

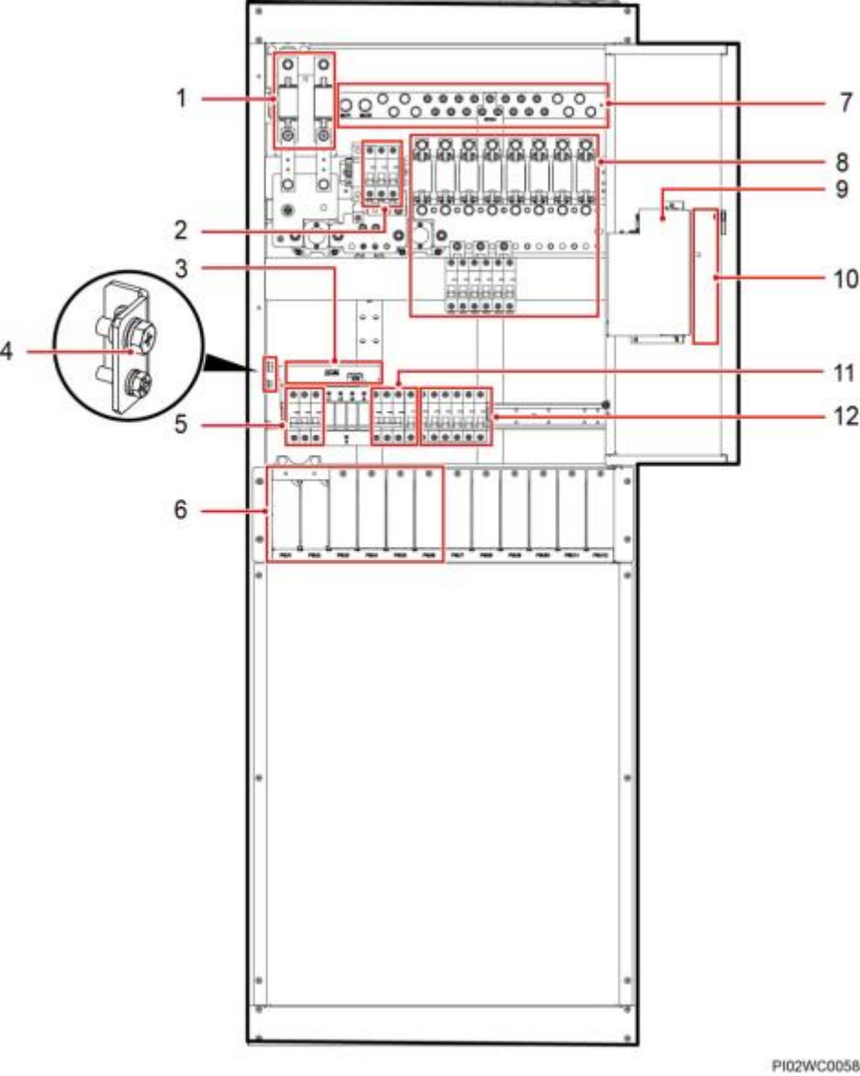

图3-2 TP48300B-N16C1 内部结构（配置二）

（1）电池熔丝（2）重要负载下电支路空开（3）N 接线排

（4）机柜接地排（5）交流输入空开（6）整流模块安装空间

（7）RTN+母排（8）次要负载下电支路空开或（9）监控单元熔丝 SMU06C1

（10）SNMP 模块安装空（11）交流输出空开（12）整流模块输入空间开
