华为TP48200B-N20B3通信电源

华为TP48200B-N20B3通信电源

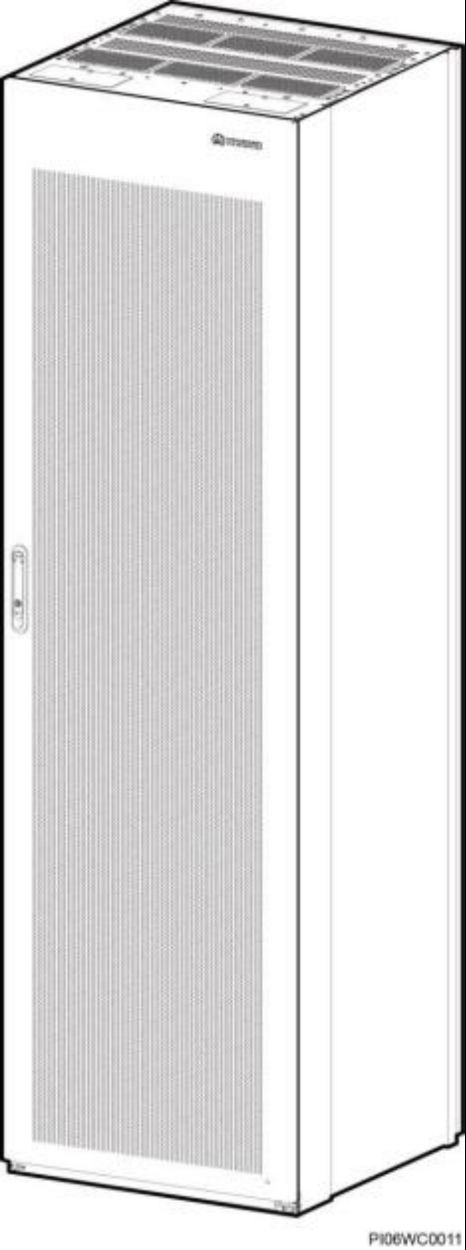

图2-1  机柜外观图

源

用户手册                                                                             2  产品介绍

l 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守

l 支持 LCD 界面显示、按键操作

l  支持 WEB 界面操作

l 支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法 语、俄语等

l 支持整流模块、监控模块、太阳能模块和二次电源模块热插拔

l 整流模块功率因数值达 0.99

l  高效整流模块效率最高达到 96%，标效整流模块效率最高达到 94%

l 太阳能模块效率最高达到 98.5%

l 二次电源模块效率最高达到 92%

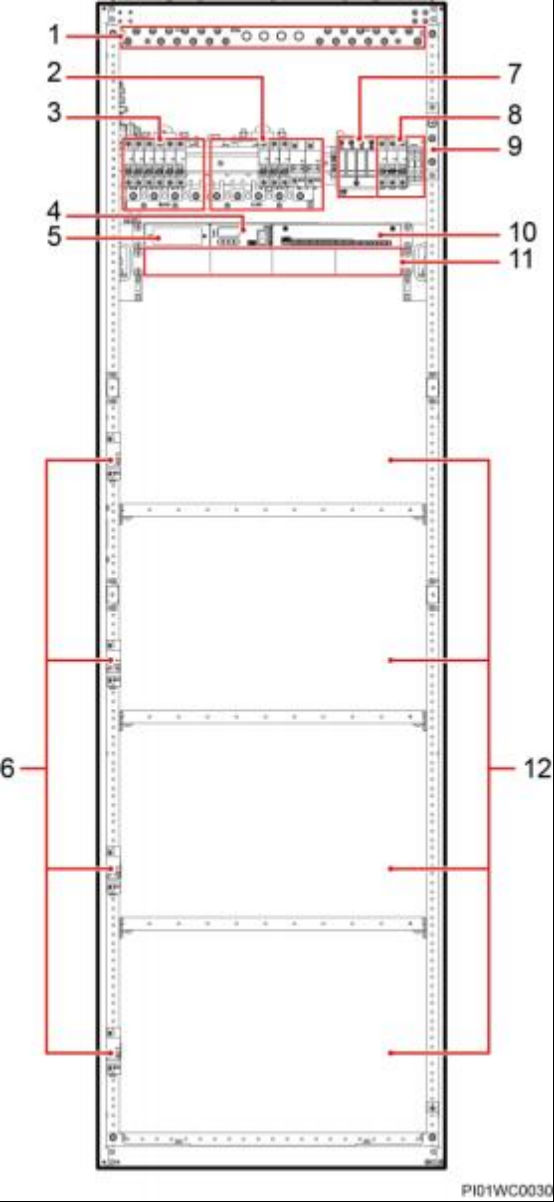

图3-2  TP48200B-N20B3 内部结构

（1）RTN+母排       （2）次要负载下电支路（LLVD） （3）重要负载下电支 路（BLVD）

（4）监控模块        （5）电池强制上电开关（盖板后） （6）电池空开 SMU02B

（7）交流防雷器      （8）交流输入空开及端子         （9）机柜接地排

（10）用户接口模块   （11）整流模块或太阳能模块安装  （12）电池安装空间 UIM02C                             空间
