华为MTS9800B 通信电源 MTS9802B-N20A1

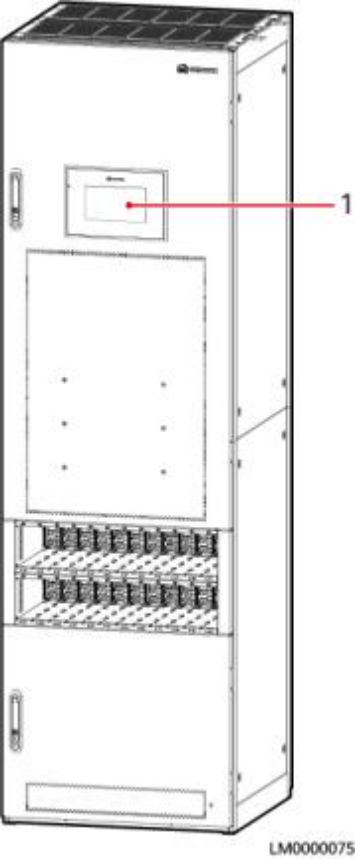

图 3-1 外观（ MTS9802B-N20A1 ）
（ 1 ）MDU显示屏
项目 | MTS9802B-N20A1/MTS9802B-N20A2 |
交流输入制式 | 220/380V AC三相四线；兼容120/208V AC（三火线） |
额定输入电压 | ● 220V AC 相电压/380V AC 线电压 ● 120V AC 相电压/208V AC 线电压 |
交流输入端子 | 2*190A/3P 端子(N线接到铜排) |
整流模块空开 | 63A/2P×12路 |
整流模块 | R4850G5/R4875G5×24PCS |
交流防雷 | ● 防雷器：20kA/40kA×2路 ● 防雷空开：32A/4P×2路 |
电池支路 | NT4（ 1600A）×2路 |
项目 | MTS9802B-N20A1/MTS9802B-N20A2 |
负载支路（柔性配 置） | ● NT4配电框：4路（ 1000A/1250A） ● NT3配电框：6路（630A/500A） ● NT00配电框：12路（ 100A/160A） ● 空开配电框：16路（ 100A/125A） |
电池电流检测 | 分流器1500A/25mV |
负载电流检测 | ● NT4配电框：分流器1500A/25mV ● NT3配电框：分流器1500A/25mV ● NT00配电框：分流器1000A/25mV ● 空开配电框：分流器1000A/25mV |
直流防雷 | 直流防雷板（差模10kA，共模20kA ，8/20µs） |
监控单元 | SMU02C |
逆变器（选配） | ETP23036-C5B1，最大输出36kVA |
