华为ETP48400-C9A2 嵌入式电源

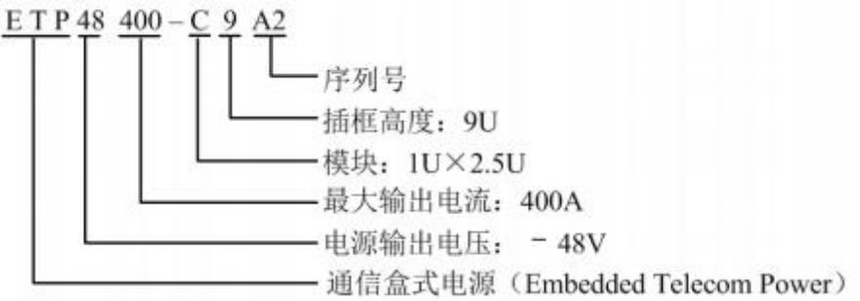

图2-1 型号说明

2.3 系统特点 l	模块电压输入范围宽 85VAC～300VAC
l	完善的电池管理功能
l	网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口
l	支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组网灵活，可实现远程监控，无人值守
l	支持软件远程升级

l 支持 LCD 界面显示、按键操作

l 支持 WEB 界面操作

l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙语、俄语、德语、土耳其语等

l 支持整流模块、监控模块热插拔

l 超高效整流模块效率最高达到 98%，高效整流模块效率最高达到 96%，标效整流模块效率最高达到 94%

l 整流模块功率因数值达 0.99

2.4 系统配置

ETP48400-C9A2 系统配置见表 2-1。

表2-1 系统配置

项目	系统配置
插框	l 3U 直流配电空间 l 1U 监控单元 l 2U 整流模块安装空间 l 3U 交流配电空间
配电单元	l 交流配电：交流输入空开、交流输出空开 l 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
整流模块	最大可配置 8 个 R4850N2 、R4850G2 、R4850S1 或 R4850N6 整流模块
监控模块	SMU02B
用户接口模块	UIM02C
防雷器	交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA ，8/20µs 直流防雷：差模 10kA，共模 20kA ，8/20µs

3.1 电源插框 ETP48400-C9A2

外观介绍

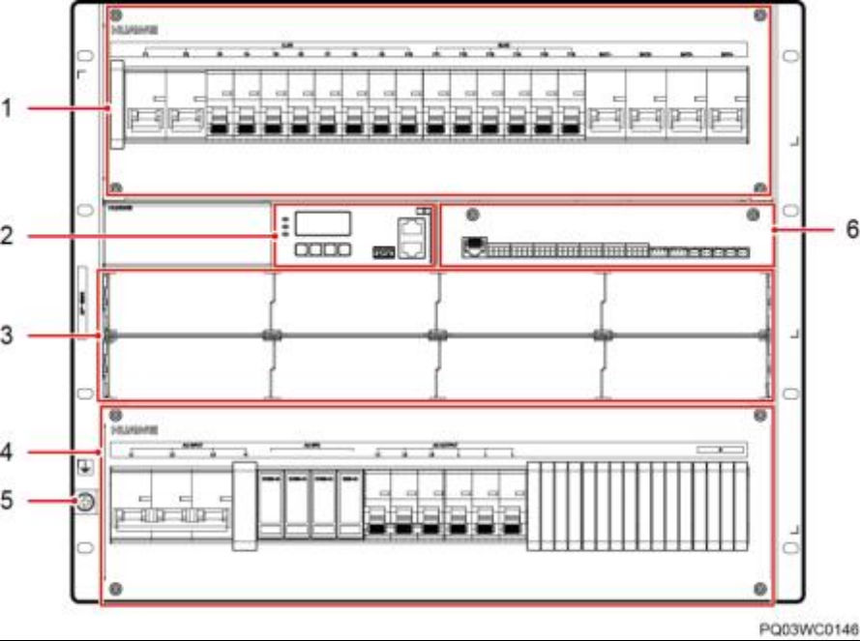

ETP48400-C9A2 外观如图 3-1所示。

图3-1 ETP48400-C9A2 外观介绍

（1）直流配电单元（2）SMU02B （3）整流模块安装空间

（4）交流配电单元（5）接地螺丝（6）UIM02C
