华为嵌入式电源ETP4830-A1

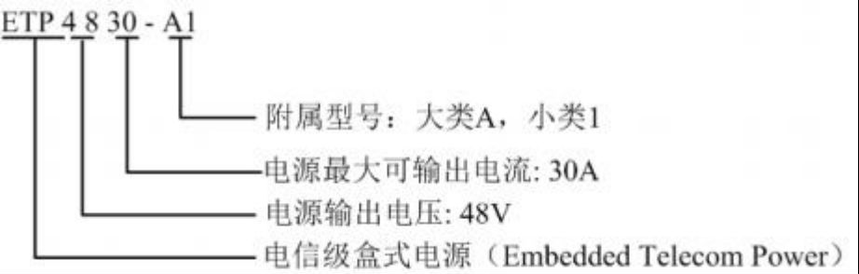

图1-1 型号说明
ETP4830-A1 电源系统由电源配电插框、整流模块和监控模块组成。
表1-1 系统配置
(5)
(1) (2) (3) (4) (6) (1) 交流输入 (2) SMU01B 监控模块 (3) R4815N1 整流模块（2 个） (4) 负载熔丝 (5) 电池熔丝 (6)直流输出

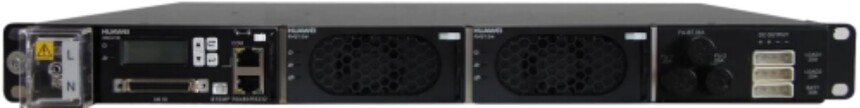

介绍交直流配电插框的外观、特性。 交直流配电插框如图 2-1所示。 图2-1 交直流配电插框
特性 l 前进线，前出线。 l 具有易维护和操作特性。 l 支持带部件运输，方便搬运。
2.2 整流模块 外观

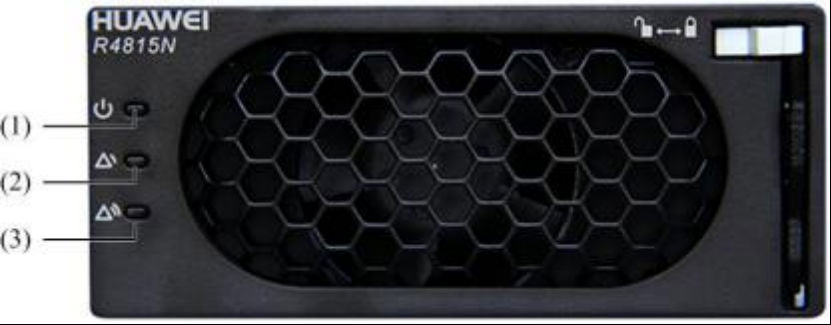

整流模块面板包含电源指示灯、告警指示灯和故障指示灯。 整流模块面板如图 2-3所示。指示灯说明如表 2-1所示。 图2-3 面板示意图
|
