华为TP48600B-N16C2 通信电源

TP48600B-N16C2 是室内通信电源系统，将交流电转换为稳定的直流电，主要为 -48V 系列的通信设备进行供电。TP48600B-N16C2 最大输出电流是 600A，机柜外观如图 2- 1所示。

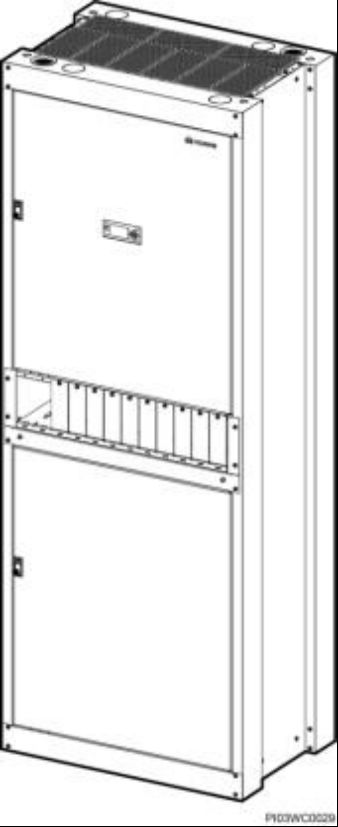

图2-1 TP48600B-N16C2 的机柜外观

2.2 型号说明

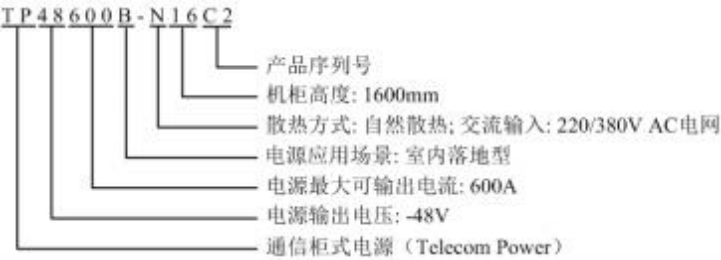

TP48600B-N16C2 的型号说明如图 2-2所示。

图2-2 TP48600B-N16C2 的型号说明

2.3 系统特点 l	电压范围宽至 85VAC～300VAC
l	完善的电池管理功能
l	完善的交、直流防雷设计
l	提供一路 RS485/RS232 接口
l	支持华为网管协议和电总协议，可与华为 NetEco 网管（V300R006C10 以上版本）、M2000 网管（V200R014C00 以上版本）或第三方网管通信，组网灵活，可实现远程管理，无人值守
l	支持 LCD 界面中英文显示、按键操作
l	支持整流模块热插拔和高效、标效整流模块混插
l	整流模块功率因数值达 0.99
l	高效整流模块效率最高达到 96%，标效整流模块效率最高达到 93%

图3-1 内部结构

（1）电池熔丝（2）重要负载下电支路空开（3）整流模块安装空

间

（4）N 接线排（5）交流输入空开（6）机柜接地排

（7）RTN+母排（8）次要负载下电支路空开或熔（9）监控单元丝 SMU06C

（10）SNMP 模块安装空间
