效率 | 最高点≥96%; ≥95% (230V AC ，45%～80%负载） |
高×宽×深 | 40.8mm × 105.0mm×281mm |
重量 | <1.8kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
产品概述

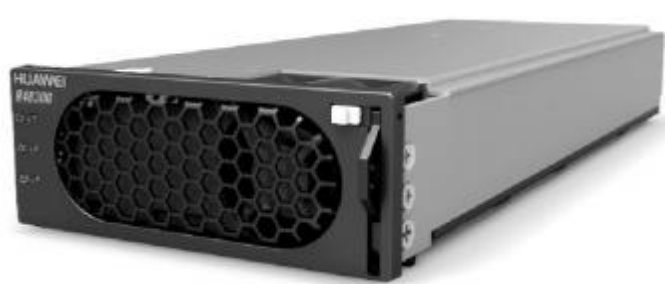

R4830G2是一款高效率、高功率密度的数字化整 流模块，实现80V AC～300V AC输入，53.5V DC 默认输出的转换。具有软启动功能、完善的保护功 能、低噪音、可并联使用等优点。采用最新电源监 控技术，实现整流模块状态及负载的实时监控，实 现输出电压通过后台调节功能。
关键特征
•电网电压范围（85VAC～300V AC）
•工作温度范围（－40℃~+75℃)
•总谐波失真（THD） ≤5%
•全数字化控制
•支持热插拔功能
•支持智能电表
•支持CAN总线通信功能
•支持LED显示告警
•支持调压、调流、均流功能
•满足Rohs要求
•通过TUV 、CE 、UL认证,获得CB证书
•支持350V AC离线功能
使用环境
项目 | 指标范围 |
工作温度 | -40℃~+75℃（参考图3） |
存储温度 | -40℃~+70℃（无包装） |
相对湿度 | 5％～95％（无冷凝） |
海拔高度 | ≤4000m |
注：2000m～4000m，海拔每升高200m，温度降低1℃ 。
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC～300V AC； |
频率 | 45Hz～66Hz； 额定值为50Hz/60Hz |
最大输入电流 | ≤15A |
功率因数 | ≥0.99 （负载100%） |
THD | ≤5％（负载≥50%） |
输出特性 |
输出电压 | 42V DC～58V DC； 额定值为53.5V DC |
输出功率 | 2000W（176VAC～300V AC）; 840W（85VAC～175V AC线性降额） |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p（带宽≤20MHz） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ±5% −恢复时间： <200us (±0.6%） • 10%~90%跳变： −超调： ±5% −恢复时间： <1ms (±1%） |
待机功耗 | ≤5W |
开机启动时间 | 3s～8s |
输出保持时间 | ≥10 ms |
电话衡重杂音 电压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz～150kHz） ≤20mV（0.15MHz～30MHz） |
1 版权所有 © 华为技术有限公司2016。保留一切权利。
其他特性
项目 | 指标 |
保护特性 |
输入过压 保护 | 保护点： ＞300VAC |
恢复范围： 290VAC～300V AC |
输入欠压 保护 | 保护点： ＜80VAC |
恢复范围： 80VAC～90V AC |
输出过压 保护 | 范围为56V DC～60V DC； (可通过监控设置） 1. 内部故障过压时，模块锁死。 2. 外部电压大于63V DC，且持续500ms以 上，模块锁死。 |
输出限流 保护 | 见图1 |
输出短路 保护 | 可长期短路，短路消失后可自动恢复。 |
过温保护 | 具有过温保护功能。 |
安规/EMC/防雷特性 |
安规 认证 | 通过TUV 、CE 、UL认证，获得CB证书； 符合UL60950-1； IEC60950-1； CAN/CSA C22.2 No. 60950 -1； EN60950-1； |
EMC | EN55022 Class B； EN55024； EN61000-3-2； EN61000-3-3； ETSI EN300 386； ETSI EN301489； ITU-T K.20； |
防雷 | ±5kA |
可靠性特性 |
MTBF | >50万小时 |
音响噪声 |
指标 | ≤55dB（40℃,满载） |
输出特性图
图1 输出外特性曲线图
输出电压 (A) | 65 60 55 50 45 40 35 30 25 20 15 10 5 0 |
|
0 5 10 15 20 25 30 35 40 45 输出电流 (A) |
图2 输出效率曲线图（典型）
(Vin=230V AC，Ta: 25℃ , Vout=53.5 V)
效率 | 96% 94% 92% 90% 88% |
3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 |
输出电流 (A) |

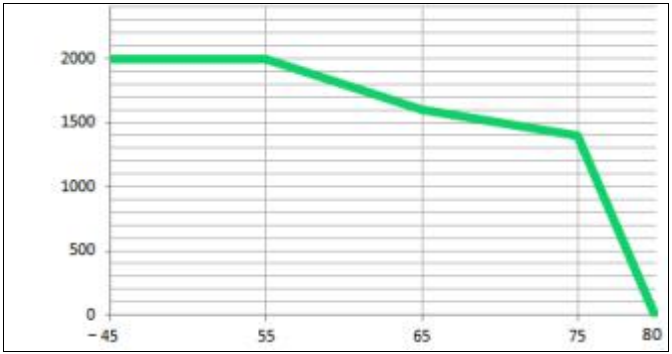

图3 R4830G2功率降额曲线
环境温度 (ºC)
