华为MTS9600B 通信电源

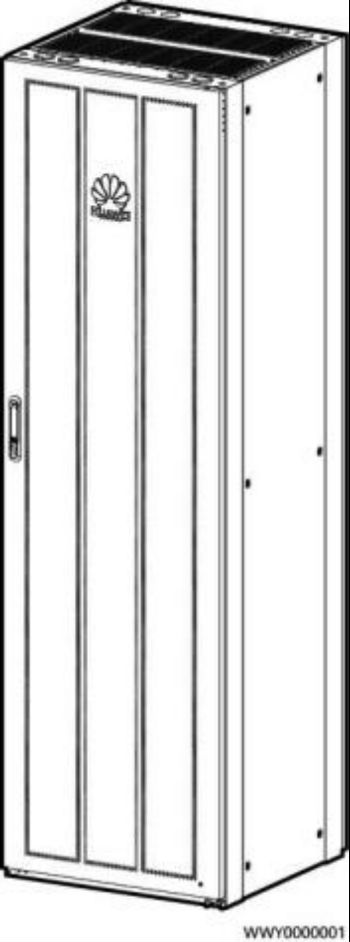

图 3-1 外观华为MTS9600B 通信电源

表 3-1 机柜指标华为MTS9600B 通信电源

项目	说明
机柜外尺寸（高×宽× 深）	● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9600B-N20C1/MTS9600B-D20C1/ESC200-N3 ：2000mm× 600mm×600mm ● MTS9604B-N18B1 ：1800mm×600mm×600mm
机柜重量	● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9604B-N18B1 ：≤150kg（不包含PSU模块和电池） ● ESC200-N3：96kg（不包含锂电池） ● MTS9600B-N20C1/MTS9600B-D20C1 ：≤120kg
走线方式	上进上出线
防护等级	IP20
安装方式	水泥地板（默认）/防静电地板安装（需要选配防静电支架）
维护方式	● MTS9606B-N20C1/MTS9606B-N20C2/MTS9606B-L20C1/ MTS9604B-N18B1：前操作，前维护；支持靠墙安装（离墙壁距离 ≥ 100mm) ● ESC200-N3：前操作，前后维护；支持靠墙安装（离墙壁距离 ≥ 100mm） ● MTS9600B-N20C1/MTS9600B-D20C1：前操作，前后维护；不支持靠墙安装（离墙壁距离 ≥ 800mm）
应用环境	B类环境

3.2 内部结构

3.2.1 MTS9606B-N20C1（01075337-002）

图 3-2 内部结构

（ 1 ）走线空间（2）接地排（3）ETP48600-C5A3 （01075357-003）

（4）用户设备安装空间（5）电池安装空间
