华为ETP48200-C5B6 嵌入式电源

ETP48200-C5B6 是盒式电源系统，给-48V DC 系列的通信设备供电，最大输出电流为

200A。

2.2 型号说明 华为ETP48200-C5B6 嵌入式电源

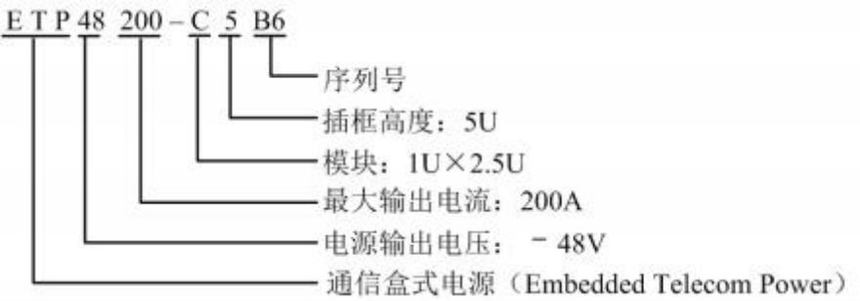

ETP48200-C5B6 的型号说明如图 2-1所示。

图2-1  型号说明

l  整流模块功率因数值达 0.99

2.4 工作原理

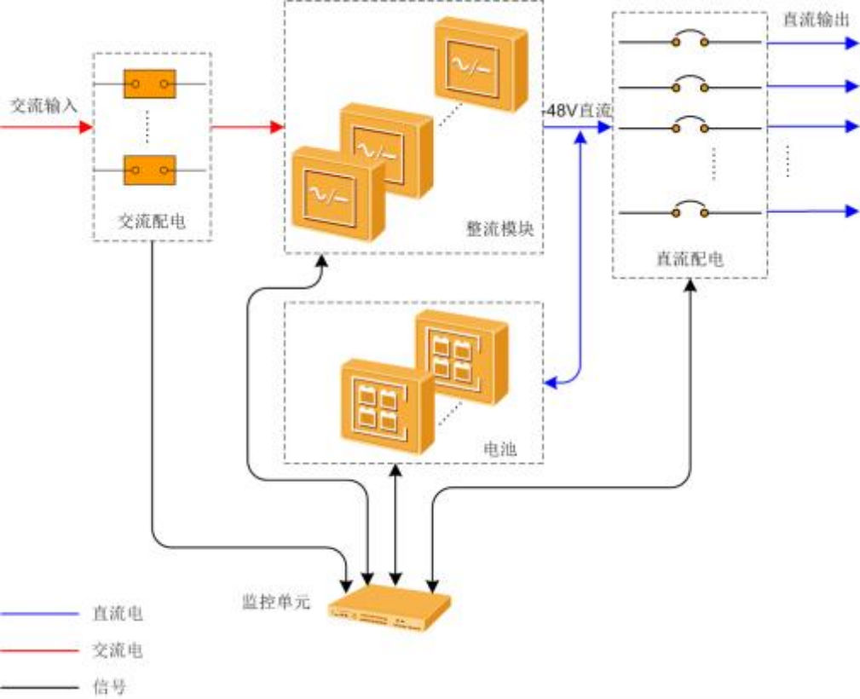

电源系统工作原理示意图如图 2-2所示，交流电通过交流配电单元进入整流模块，整 流模块将交流电转成-48V 直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电  流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常， 及时上报告警信号。

图2-2  电源系统工作原理示意图

2.5 系统配置

ETP48200-C5B6 系统配置见表 2-1。

表2-1 ETP48200-C5B6 系统配置

3 部件介绍

3.1 内部结构

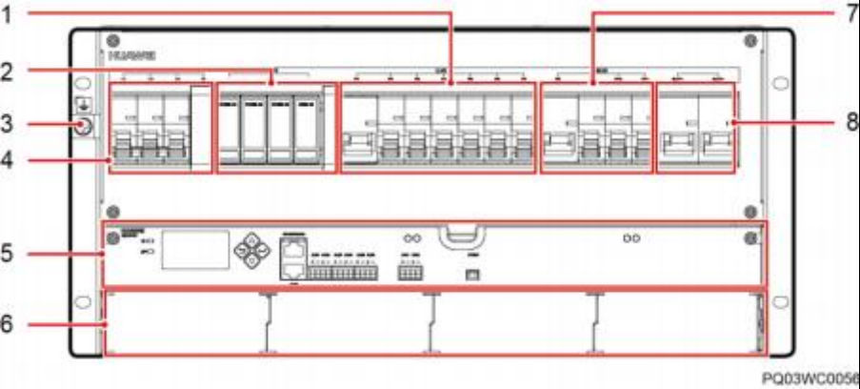

ETP48200-C5B6 的内部结构如图 3-1所示。

图3-1  ETP48200-C5B6 内部结构图

（1）LLVD 空开              （2）交流防雷器    （3）接地螺丝

（4）交流输入空开和端子      （5）SMU06C1            （6）整流模块安装空间

（7）BLVD 空开              （8）电池空开

插框出厂时，RTN+母排已默认与插框 PE 短接。
