华为ETP48600-C5A3, ETP48600-C5A5 嵌入式电源

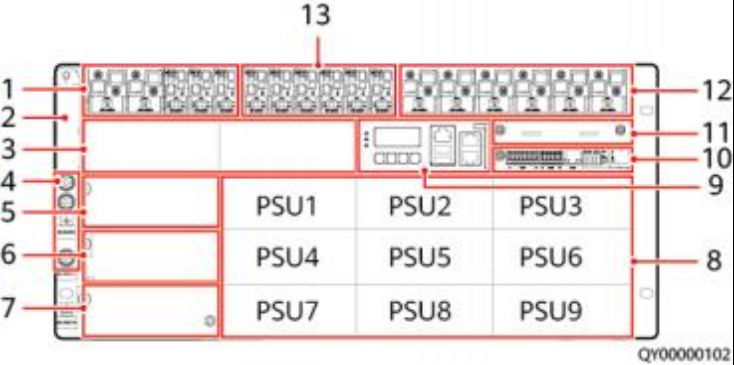

图 2-1 华为ETP48600-C5A3, ETP48600-C5A5 嵌入式电源

（ 1 ）LLVD空开（2）配电指示标签（3）iDCDU100D1安装空间

（4）接地螺钉（5）交流输出模块安装空间（6）交流输入模块1安装空间

（ 7 ）交流输入模块2安装空间（8）整流模块R4850G2/ （9）监控模块SMU02C R4875G1安装空间

（ 10）用户接口模块UIM05B1 （ 11 ）通信扩展模块NIM01C3/ （ 12）电池空开 CIM02C安装空间

（ 13）BLVD空开

C口说明

● 整流模块槽位也支持安装iDCDU100D1。

● iDCDU100D1安装在iDCDU100D1安装空间时，每个iDCDU100D1模块最大直流输出总电流为100A。

● iDCDU100D1安装在整流模块安装空间时，每个iDCDU100D1模块最大直流输出总电流为 80A。

表 2-1 系统配置

项目	ETP48600-C5A3（01075357）	ETP48600-C5A5（01075358）
交流输入制式	220/380V AC三相四线	220/380V AC三相四线 110V AC双火线兼容220V AC单相
交流输入路数	支持两路输入（手动切换，机械互锁），对应的整流模块为PSU1 ～PSU9	支持两路同时输入 ● 交流输入1对应的整流模块为 PSU1 ～PSU6 ● 交流输入2对应的整流模块为 PSU7 ～PSU9
交流输入模块	如表2-2。
交流输出模块	如表2-3。
直流配电	● LLVD配电：2×125A/1P ，3×63A/1P ● BLVD配电：2×63A/1P ，2×32A/1P ，2×16A/1P
电池支路	6×125A/1P
防雷	● 交流防雷：标称雷击放电电流30kA ，8/20µs，正负各5次 ● 直流防雷：差模10kA，共模20kA ，8/20µs
