华为ETP48400-C4A1 嵌入式电源

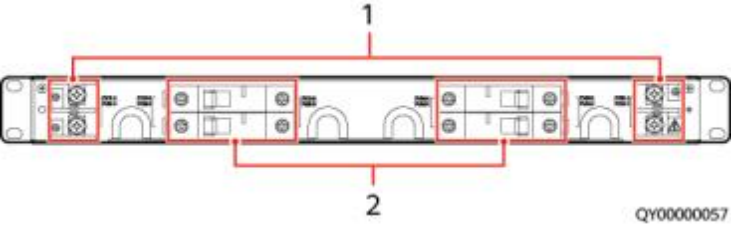

图 3-1 太阳能配电单元的内部介绍 华为ETP48400-C4A1 嵌入式电源

（ 1 ）PV–输入接线端子                                      （2）PV+输入空开

技术指标

表 3-1 太阳能配电单元的技术指标 华为ETP48400-C4A1 嵌入式电源

3.2 智能配电单元 DCDB48-200-16B（可选）

外观 华为ETP48400-C4A1 嵌入式电源

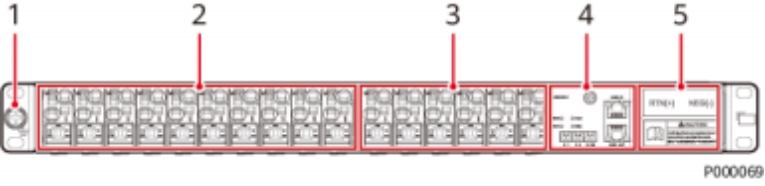

图 3-2 智能配电单元 DCDB48-200-16B 外观（配电监控单元 03026BRP）

（ 1 ）接地螺丝                          （2）次要负载配电                    （3）重要负载配电

（4）配电监控单元DMU02C1      （5）直流输入接口 （03026BRP）

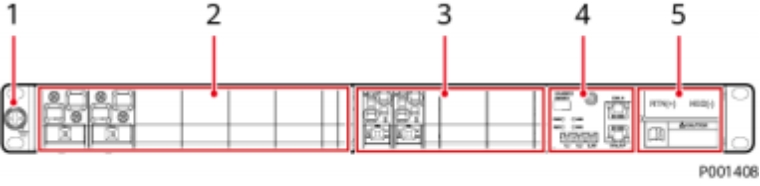

图 3-3 智能配电单元 DCDB48-200-16B-006 外观（配电监控单元 03026BRP）

（ 1 ）接地螺钉                          （2）LLVD空开安装槽位            （3）BLVD空开及其安装槽位

（4）配电监控单元DMU02C1      （5）直流输入端口 （03026BRP）

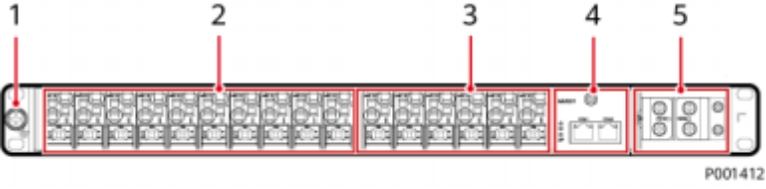

图 3-4 智能配电单元 DCDB48-200-16B 外观（配电监控单元 02313LNP）

（ 1 ）接地螺丝                           （2）次要负载配电 (LLVD)        （3）重要负载配电 (BLVD)

（4）配电监控单元DMU02C1    （5）直流输入接口 （02313LNP）

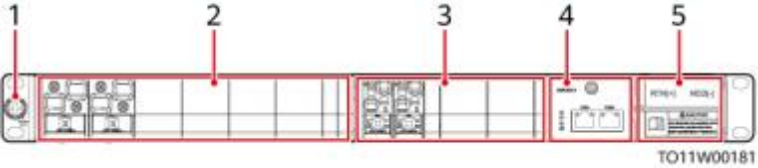

图 3-5 智能配电单元 DCDB48-200-16B-006 外观（配电监控单元 02313LNP）

（ 1 ）接地螺钉                           （2）LLVD空开安装槽位            （3）BLVD空开及其安装槽位

（4）配电监控单元DMU02C1    （5）直流输入端口 （02313LNP）
