华为PDC-0063A 电池开关盒

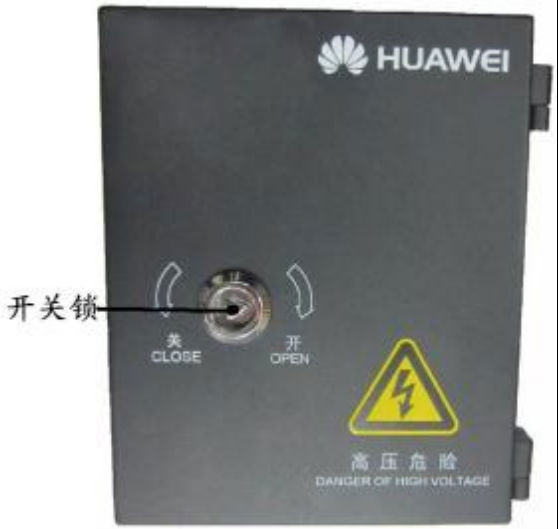

图2-1  PDC-0063DC0440BBB 外观

2.2.2 PDC-0125DC0440BBB & PDC-0250DC0440BBB 外观

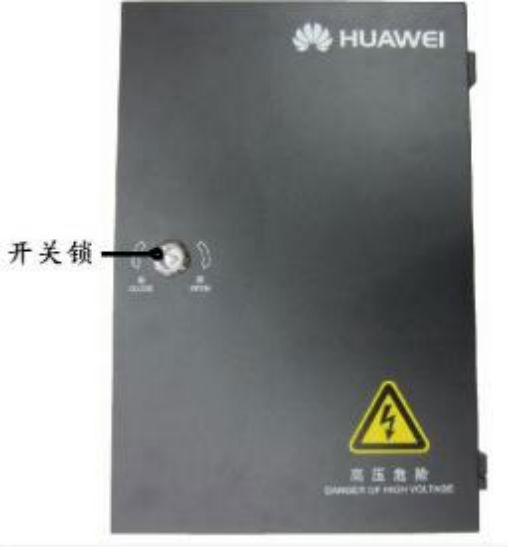

PDC-0125DC0440BBB & PDC-0250DC0440BBB 的外观如图 2-2所示。

图2-2  PDC-0125DC0440BBB & PDC-0250DC0440BBB 外观

2.3 内部结构

2.3.1 PDC-0063DC0440BBB 内部结构

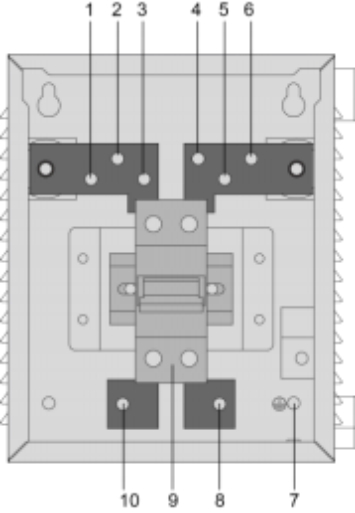

PDC-0063DC0440BBB 内部结构如图 2-3所示。

图2-3  PDC-0063DC0440BBB 内部结构

UPS 正极输入       1、2、3

UPS 负极输入       4、5、6

PE 接线端          7

电池负极输入       8

空气开关           9

电池正极输入       10

2.3.2 PDC-0125DC0440BBB & PDC-0250DC0440BBB 内部结构

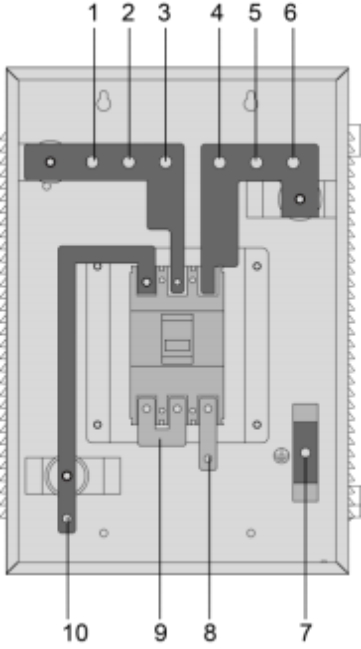

PDC-0125DC0440BBB & PDC-0250DC0440BBB 内部结构如图 2-4所示。

图2-4  PDC-0125DC0440BBB & PDC-0250DC0440BBB 内部结构

UPS 正极输入          1、2、3

UPS 负极输入          4、5、6

PE 接线端             7

电池负极输入         8

空气开关             9

电池正极输入          10
