华为UPS电源UPS5000-S-1600kVA

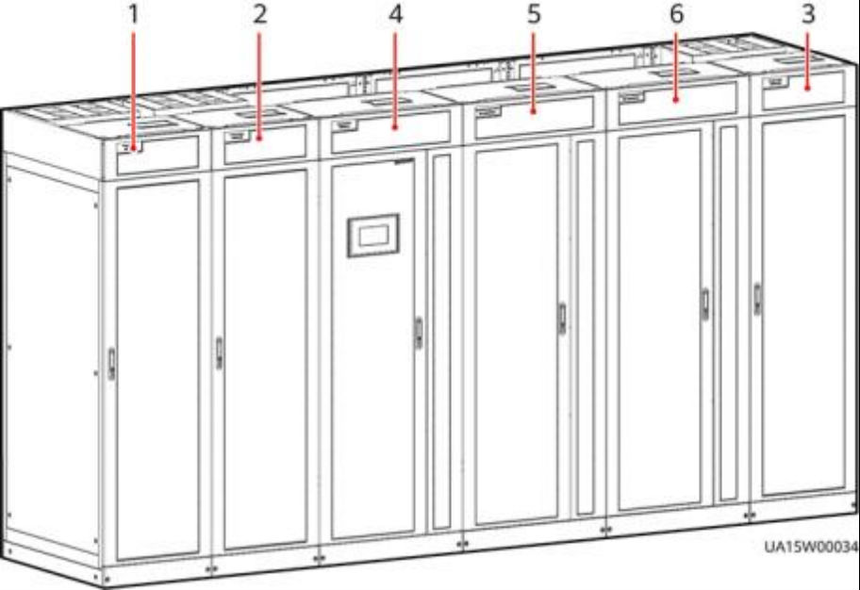

图 2-8 UPS

（ 1 ）功率单元1                                    （2）功率单元2                                    （3）功率单元3

（4）旁路单元                          （5）输入输出单元1                          （6）输入输出单元2

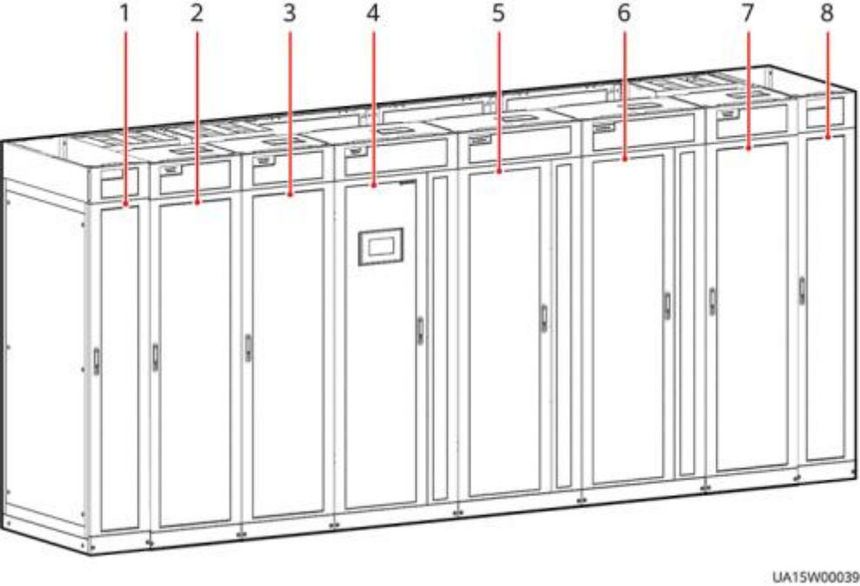

图 2-9 UPS+风扇单元

（ 1 ）风扇单元-左（选 配件）

（2）功率单元1                  （3）功率单元2                  （4）旁路单元

（5）输入输出单元1        （6）输入输出单元2        （ 7 ）功率单元3                  （8）风扇单元-右（选 配件）

2.3.2 产品结构

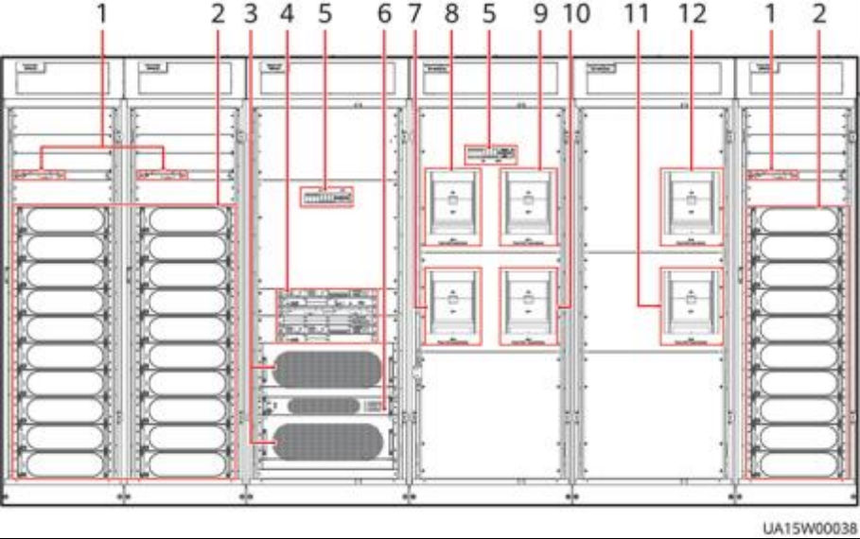

图 2-10 开门结构

（ 1 ）防雷盒                 （2）功率模块              （3）旁路模块               （4）监控模块

（5）防雷器和防雷开关 （6）旁路控制模块       （ 7 ）功率单元2输出空 开（Q5-2）

（8）功率单元2输入空 开（Q1-2）

（9）功率单元1输入空 开（ Q1-1 ）

（ 10）功率单元1输出空 （ 11 ）功率单元3输出空 （ 12）功率单元3输入空

开（ Q5-1 ）                  开（Q5-3）                  开（Q1-3）

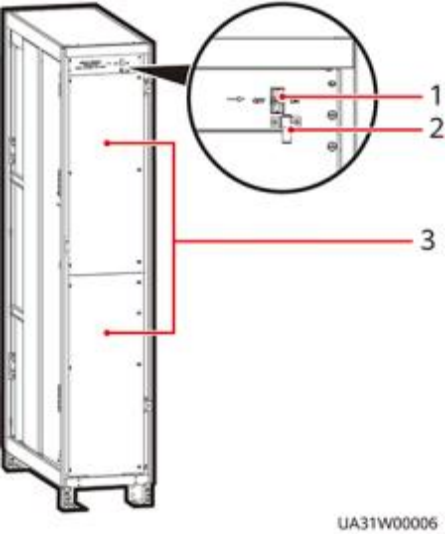

图 2-11 风扇单元（选配件）

（ 1 ）风扇电源开关                    （2）盖板限位片                       （3）盖板
