华为UPS电源UPS2000-A-10kVA-RTL
6kVA、10kVA 前视图如图 2-3所示。

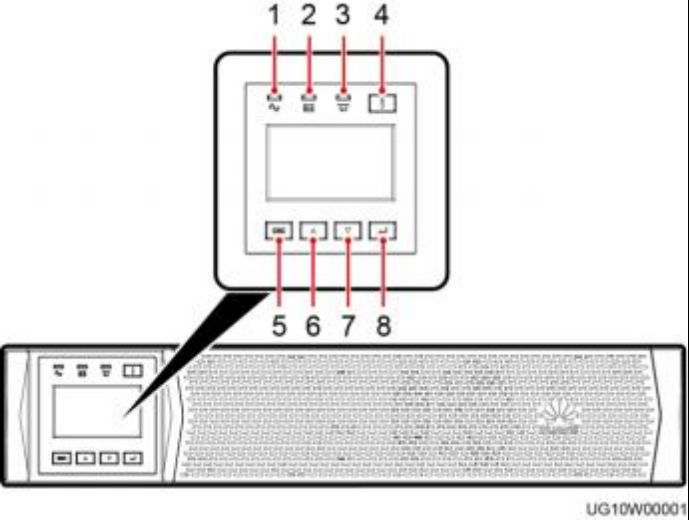

图2-3 6kVA 、10kVA 前视图
（1）市电指示灯 （2）电池指示灯 （3）旁路指示灯 （4）故障指示灯 （5）返回/关机键 （6）向上翻页键 （7）向下翻页键 （8）确认/开机键
6kVA、10kVA 后视图如图 2-4所示。

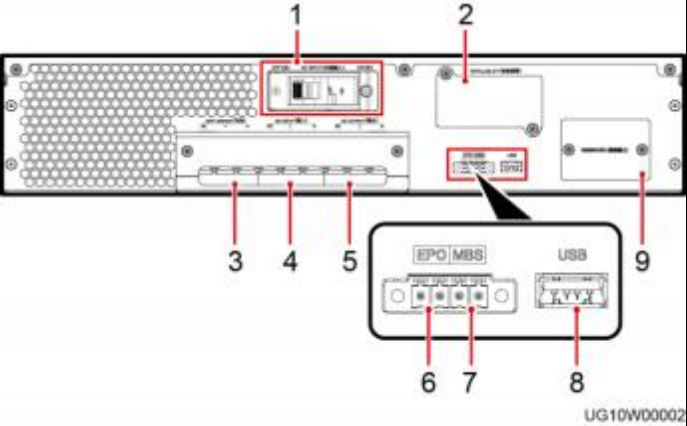

图2-4 6kVA 、10kVA 后视图
（4）交流输入端子（盖板 （5）交流输出端子（盖板下 （6）EPO 接口 下方） 方） （7）维修旁路状态接口 （8）USB 接口 a（支持安全 （9）预留 （MBS） 保护机制）
a：USB 接口支持标准 Modbus 协议，通过 USB 线连接 PC 机，可以接入网管、配置参数、导出 数据和升级软件等。
表2-2 接口定义
|
