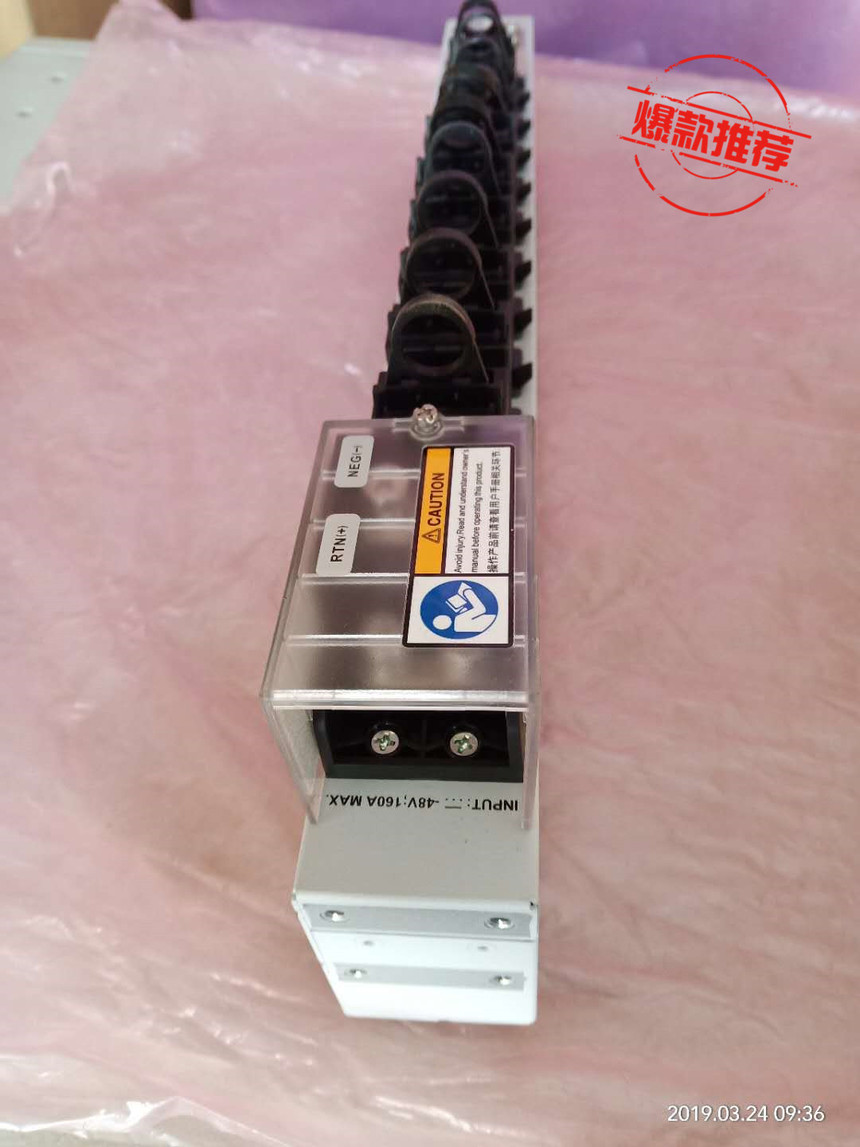

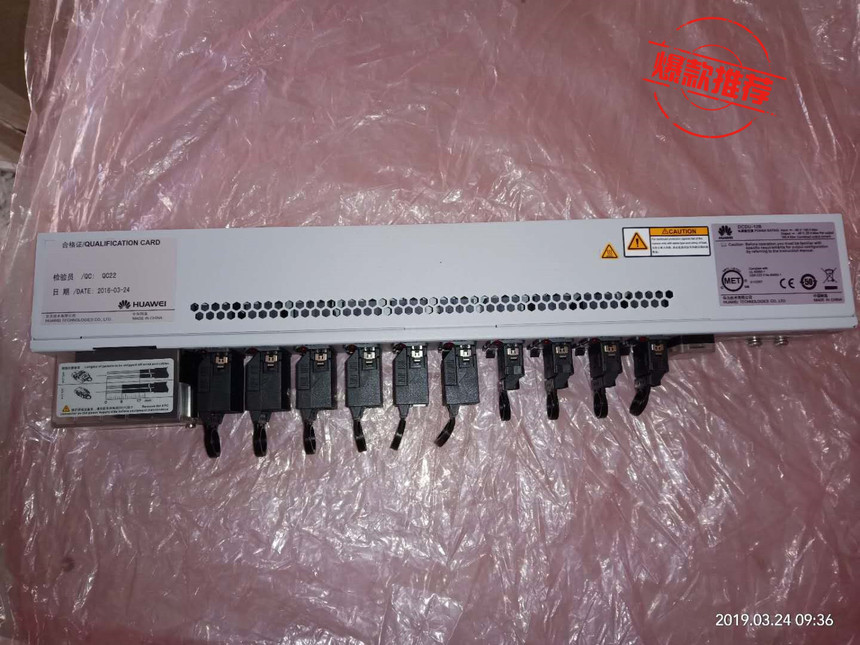

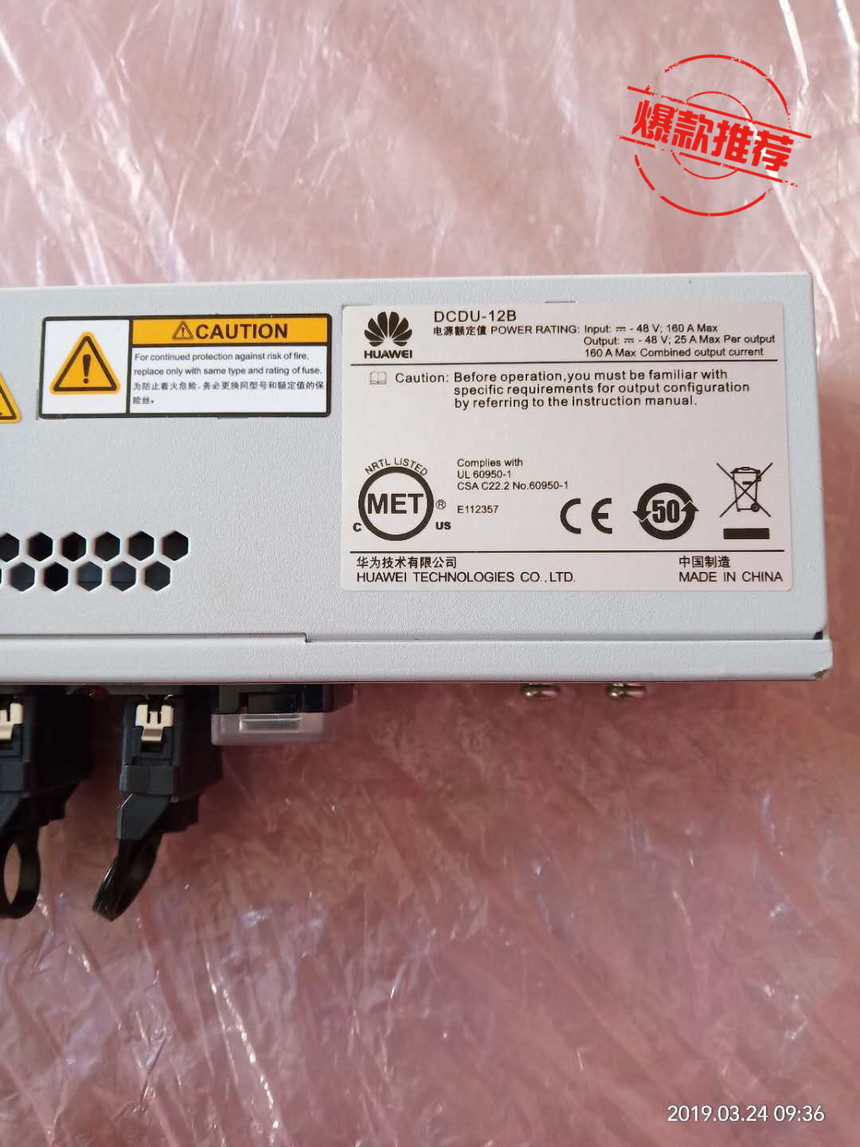

华为DCDU-12B，直流分配单元，配电单元

暂无价格
  • 产品说明
  • 产品参数

                                                                华为DCDU-12B，直流分配单元，配电单元

参数

指标

功能

实现一路-48V  DC输入，10路-48V DC输出，给BBU、RRU等设备供电。

输入电流

1. 输入能力1*80A或2*80A。

2. 1*80A输入电源线线径为1路16mm^2电源线。

3. 2*80A输入电源线线径为2路16mm^2电源线。

配电规格

10*30A（6个大快插端子+4个小快插端子）

尺寸（宽*高*深）

442mm*42mm*65mm

防雷

差模/共模：10KA/20KA

重量

1.65kg

典型使用场景


华为DCDU-12B，直流分配单元，配电单元

                                                                    华为DCDU-12B，直流分配单元，配电单元

参数

指标

功能

实现一路-48V  DC输入，10路-48V DC输出，给BBU、RRU等设备供电。

输入电流

1. 输入能力1*80A或2*80A。

2. 1*80A输入电源线线径为1路16mm^2电源线。

3. 2*80A输入电源线线径为2路16mm^2电源线。

配电规格

10*30A（6个大快插端子+4个小快插端子）

尺寸（宽*高*深）

442mm*42mm*65mm

防雷

差模/共模：10KA/20KA

重量

1.65kg

典型使用场景



BBU室内放置，直流供电场景。DCDU-12B可给BBU、RRU集中供电。

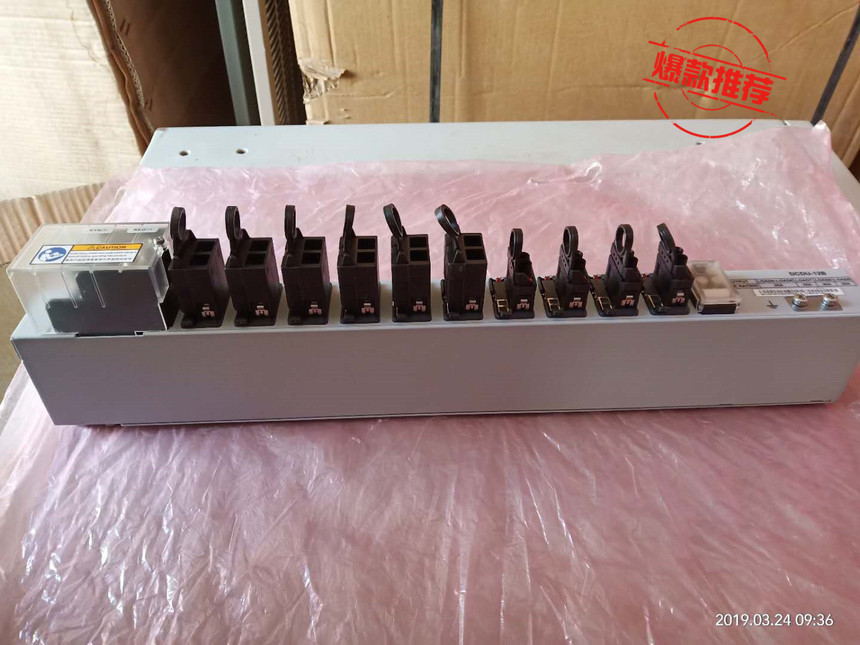

DCDU-12B 提供10路空开，使用10个快插端子，可支持现场做线。6个大快插端子支持2.5~10方电源线，4个小快插端子支持2.5~4方电源线。


DCDU-12B支持1*BBU+6*RRU+1*FAN或4BBU+1*FAN供电，超过3个RRU需要2路16方输入，具体参见附录1。


华为DCDU-12B，直流分配单元，配电单元

对于两路空开并联为同一个DCDU-12B供电的情况，需要注意以下几点：

  - 两路空开必须是由同一个电源系统输出。

-两路空开的规格必须完全一致（包括空开大小、型号等）。


 -两路输入电源线的规格必须完全一致（包括电源线长度、线径等）。
