产品概述

多功能通信系统 MTS（multiple telecommunication system）为无线通信站点提供户外物

理工作环境、安全系统和监控组网的整体解决方案，集成了户外机柜、温控设备、通

信电源、监控、网管系统、交直流配电、防雷等功能，并为用户预留足够的安装空

间。配合华为锂电 2.0 产品支持 57V 恒压输出，支持温控扩容，支持叠加 5G 室内刀

片。MTS 是是一系列高效、智能、一体化站点、5G 拉远供电解决方案。

产品特点如下：

l● 高效站点

− 电池休眠

− 温控节能

− 高密度热交换

− 高效整流模块

l● 智能化站点

− IP、GPRS、带内组网

− 智能温控管理

− 手机 APP 近端接入电源，方便开站

● 一体化站点

− 配电模块化配置

机柜外尺寸（高× 宽×深）

柜体：2000mm×750mm×750mm（含底座，不包括门外 凸部分）

底座：150mm×750mm×750mm

电池安装空间（高 ×宽×深）

单层净空间：330mmx620mmx600mm

用户空间 19U 机柜重量 ≤200kg（不含整流模块和电池）

温控方式 直流空调 PC3000D-1

散热能力 2800W （L35/L35）

走线方式 下进下出线

防护等级 设备舱 IP55
电池舱 IP55
安装方式 落地安装/楼顶安装

选配部件

传感器：烟雾传感器、数字温湿度传感器、水浸传感器

照明灯

底座封板

锂电池支架

直流输出盒

监控 SMU02C

应用环境 可用于 C 类环境，不可用于 D 类环境

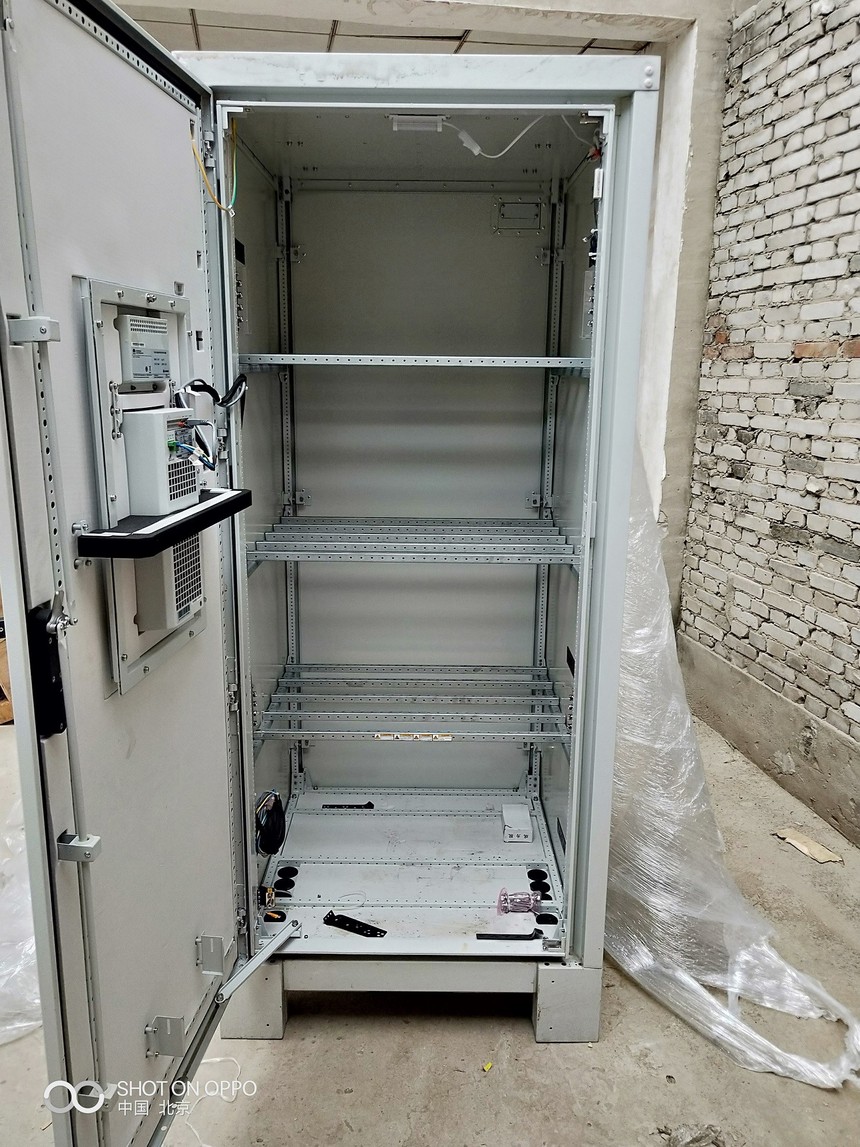

（1）电源插框 （2）交流输出盒 （3）接地排

（4）直流空调 （5）直流空调 PC3000D-1 或 PC1500D-1 安装 位置

（6）门磁传感器 （7）电池配电 盒 （8）BBU 及传输设备安装空间
（9）电池安装空间

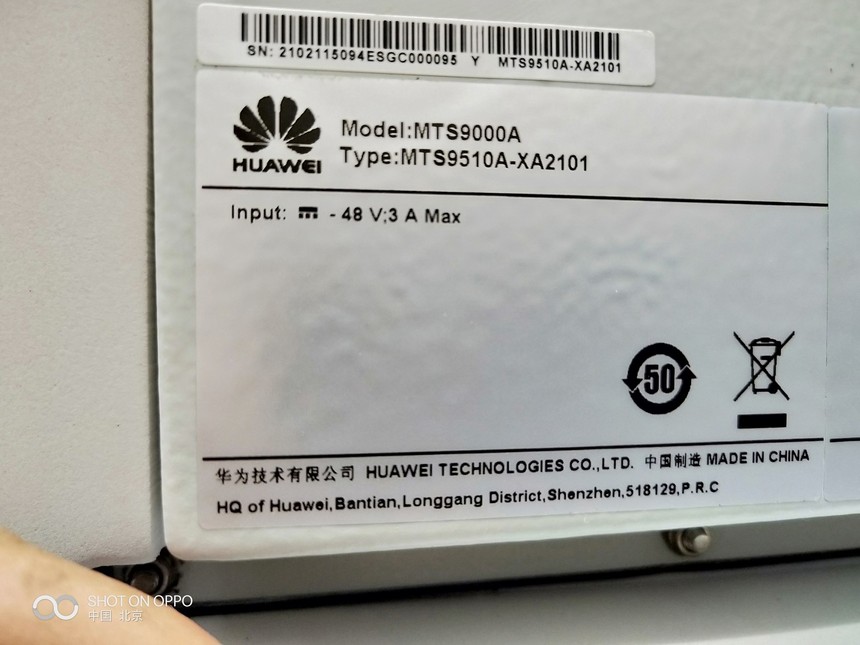

MTS9510A-AX2102

（1）直流空调 （2）接地排 （3）直流空调 PC3000D-1 或 PC1500D-1 安 装位置

（4）门磁传感器 （5）用户设备安装空间
配电单元

（1）接地螺丝 （2）交流输入模块 （3）LLVD 配电 （4）监控模块

SMU02C （5）BLVD 配电 （6）电池接线端口 （7）预留通信扩展模

块 CIM02C/通信扩展 模块 NIM01C3 安装 槽位 （8）用户接口模块UIM05B1 （9）整流模块安装空间
B

BLVD Battery low voltagedisconnection 重要负载/二次下电负载/电 池保护支路

E

EMC Electromagneticcompatibility 电磁兼容性

EMI Electromagneticinterference 电磁干扰

EMS Electromagneticsusceptibility 电磁敏感度

H

HTTPS Hypertext Transfer ProtocolSecure 超文本传输安全协议

L

LLVD Load low voltagedisconnection 次要负载/一次下电负载/负载下电支路

I

IEC InternationalElectrotechnical Commission 电工技术委员会

M
MTBF Mean time between failures 平均无故障时间

S

SMU Site monitoring unit 监控单元

SNMP Simple NetworkManagement Protocol 简单网管协议

SPD Surge protection device 防雷器

U

UIM User interface module 用户接口模块

"华为MTS9000A系列通信电源柜华为MTS9510A-AX2102
